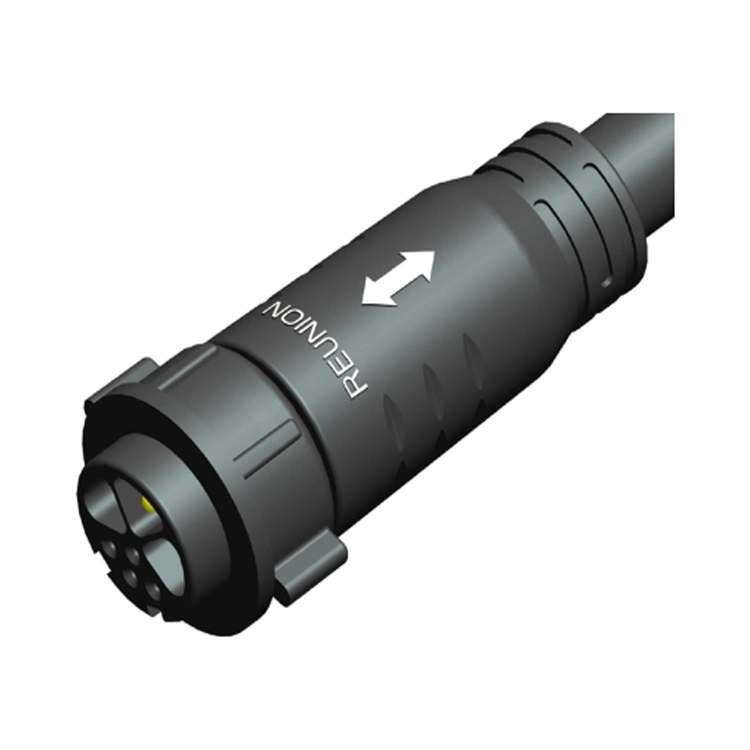

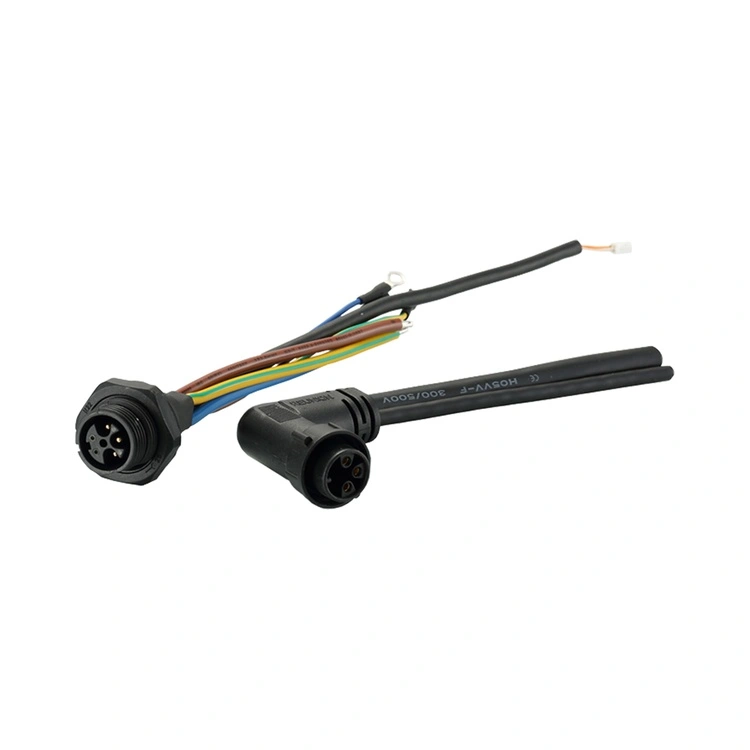

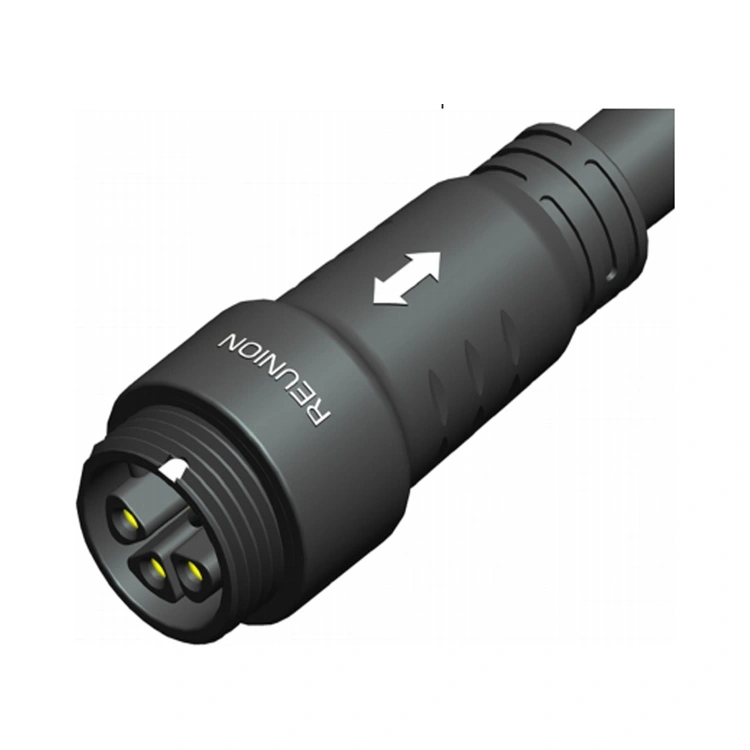

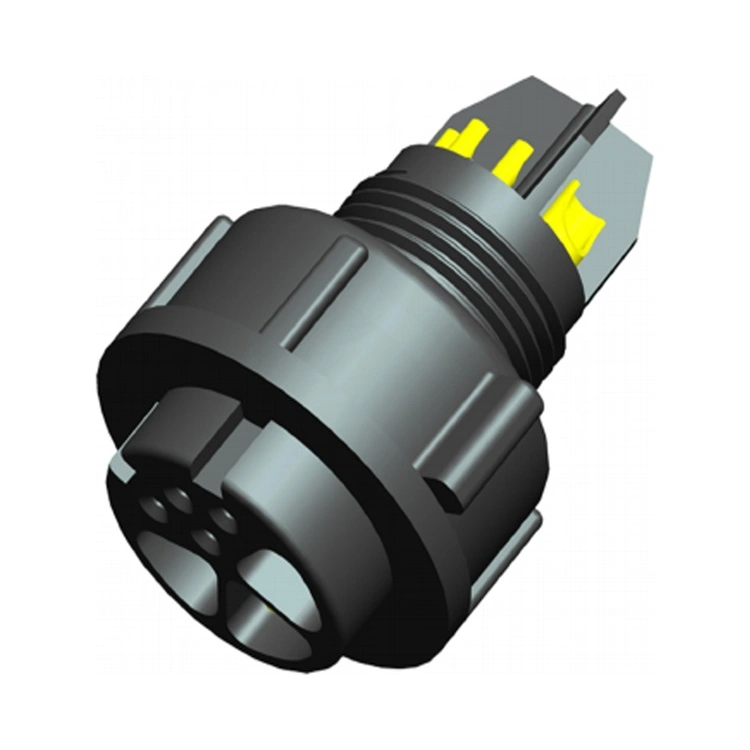

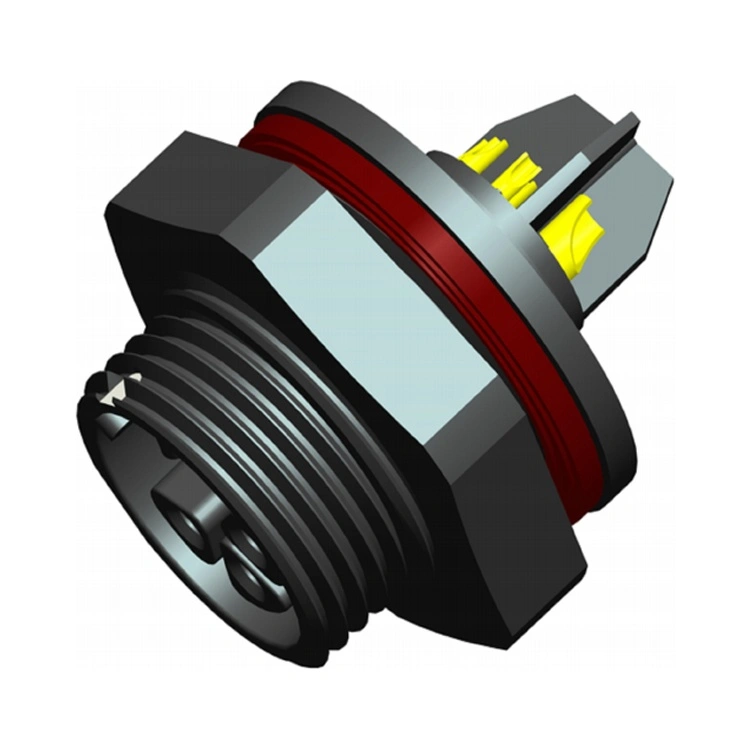

Le connecteur hybride d'alimentation et de signal série M est la solution d'interconnexion intégrée de La Réunion pour les applications nécessitant à la fois une transmission d'alimentation et de données dans un boîtier unique et compact. Ce connecteur combine l'étanchéité environnementale robuste et le mécanisme de verrouillage fileté de la série M avec des configurations hybrides de contacts de signal d'alimentation, éliminant ainsi le besoin de câbles d'alimentation et de signal séparés.
Les contacts de puissance sont conçus pour des connexions sécurisées à faible résistance avec des calibres de fil allant jusqu'à 14 AWG, tandis que les contacts de signal sont blindés et positionnés pour minimiser la diaphonie. La Réunion fabrique la série M selon un processus intégré verticalement : de l'usinage de précision à l'assemblage automatisé et aux tests 100 % électriques. Pour les ingénieurs qui conçoivent des équipements industriels compacts, des robots ou des systèmes automatisés, ce connecteur constitue une solution fiable et efficace qui réduit la complexité du câblage et l'espace requis sur le panneau.
| Fonctionnalité | Avantage |
| Alimentation et signal dans un seul connecteur | Combine l'alimentation électrique (jusqu'à 22 A) et la transmission du signal dans une seule interface : réduit l'espace sur le panneau, le nombre de câbles et le temps d'installation. |
| Étanchéité environnementale IP67 | Étanche à la poussière et protégé contre l'immersion temporaire, fiable pour les environnements industriels, lavables et extérieurs. |
| Mécanisme de verrouillage fileté | Accouplement résistant aux vibrations : empêche toute déconnexion accidentelle dans les applications à fortes vibrations. |
| Configurations multiples de signaux d'alimentation | Série 1M 2+4 broches, 7 broches et 9 broches Série 2M 3+2, 3+4 broches et 9 broches : s'adapte aux différentes exigences en matière de puissance et de signal. |
| Contacts plaqués or | Faible résistance de contact et protection contre la corrosion : maintient les performances sur des centaines de cycles d'accouplement. |
| -40°C à +105°C Fonctionnement | Une large plage de températures couvre des conditions industrielles et extérieures extrêmes. |
| Options de résiliation flexibles | Soudure, soudure par immersion et PCB : s'adaptent à différentes méthodes d'assemblage. |
| Paramètre | série 1M | série 2M |
| Configuration des contacts | 2+4 broches, 7 broches, 8 broches | 3+2 broches, 3+4 broches, 9 broches |
| Courant de puissance | 12A | 22A |
| Tension d'alimentation | 250V | 800V |
| Courant de signal | 6A | 9A |
| Tension du signal | Jusqu'à 50 V CA/CC | |
| Résistance d'isolation | ≥2000MΩ | ≥2000MΩ |
| Cycles d'accouplement | ≥1000 fois | ≥1000 fois |
| Température de fonctionnement | -40°C ~ +105°C | -40°C ~ +105°C |
| Indice de protection | IP67 (état accouplé) | IP67 (état accouplé) |
| Matériau du boîtier | PA6 | PA6 |
| Matériel de contact | Alliage de cuivre plaqué or | Alliage de cuivre plaqué or |
Le connecteur hybride d'alimentation et de signal de la série M est déployé dans tous les secteurs où la connectivité combinée du signal d'alimentation simplifie la conception des équipements et réduit la complexité de l'installation.
Robotique – Puissance du moteur + retour de l'encodeur, puissance de l'outillage en bout de bras + signaux du capteur.
Automatisation industrielle – Puissance de l'actionneur + retour de position, contrôle des vannes + surveillance de l'état.
Dispositifs médicaux – Puissance de la pompe + signaux du capteur de débit, puissance de l'équipement de diagnostic + données.
Éclairage LED – Pilotes LED haute puissance + signaux de commande DALI/DMX.
Capteurs industriels – Puissance du capteur + communication IO-Link.
Fabrication automobile – Alimentation des équipements de chaîne de montage + signaux de commande.
Énergie renouvelable – Alimentation du tracker solaire + retour de position.
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité : conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale : réduction vérifiée des déchets et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux : applicable à la série M utilisée dans les équipements de diagnostic ou de surveillance. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés nord-américains. |
| RoHS | Restriction des substances dangereuses – conformité à la directive européenne. |
La ligne de production de la série M de La Réunion fonctionne sous des contrôles de processus stricts. L'étanchéité IP67 est vérifiée sur chaque lot de production grâce à des tests d'immersion réels. Les enregistrements de tests, les certificats de matériaux et les rapports d'inspection sont conservés pour chaque lot.

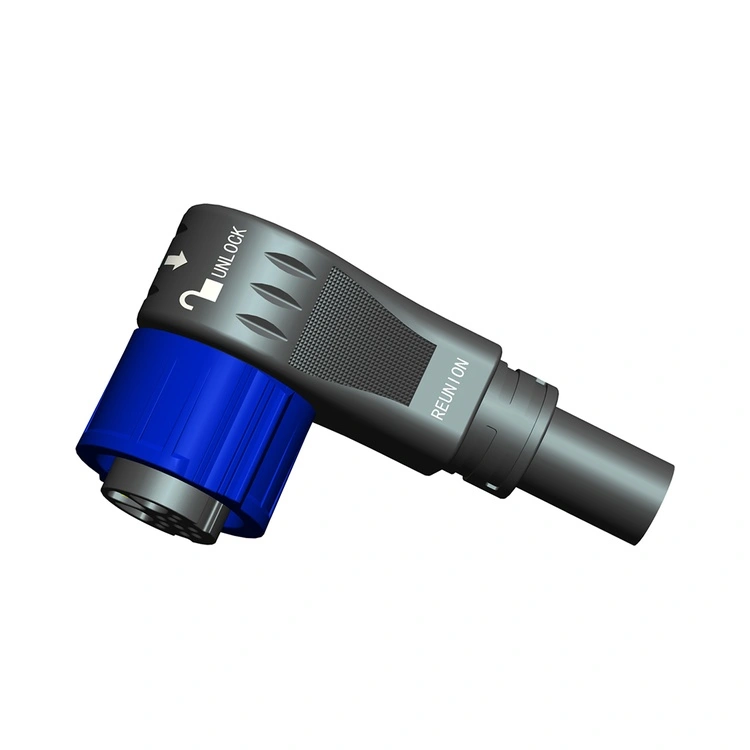

Les deux connecteurs combinent l’alimentation et le signal dans une seule interface, mais ils répondent à des besoins d’application différents :
| Aspect | Hybride série M | Série X hybride |
| Mécanisme de verrouillage | Système de verrouillage fileté | Système de verrouillage à rotation rapide |
| Scellage | IP67 (norme) | IP67 (norme) |
| Puissance nominale | Jusqu'à 22A | Jusqu'à 30A |
| Taille de la coque | Séries 1M, 2M | Série 1X, 3X |
| Demande principale | Industriel, robotique, éclairage LED, | Équipement de test, robotique, batterie, énergie, affichage LED |
