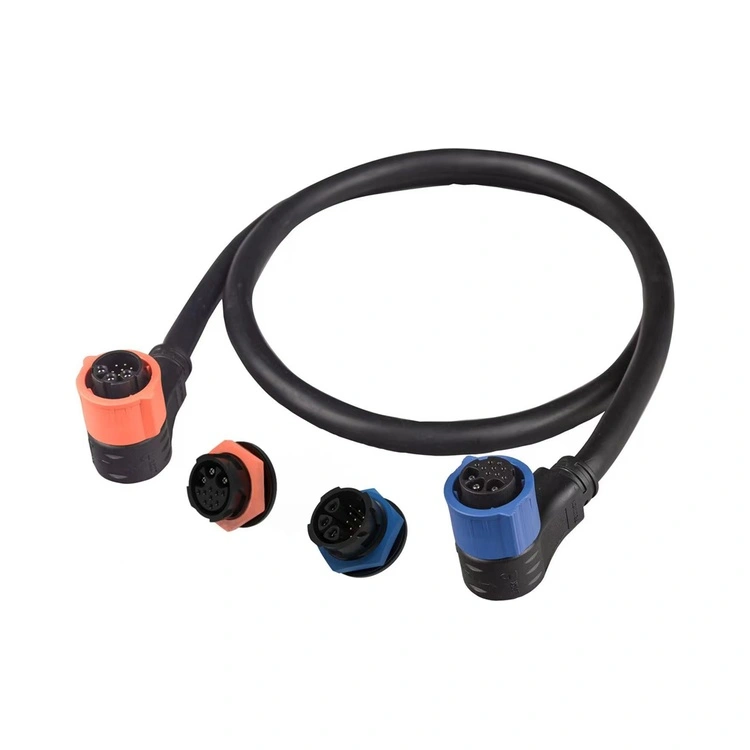

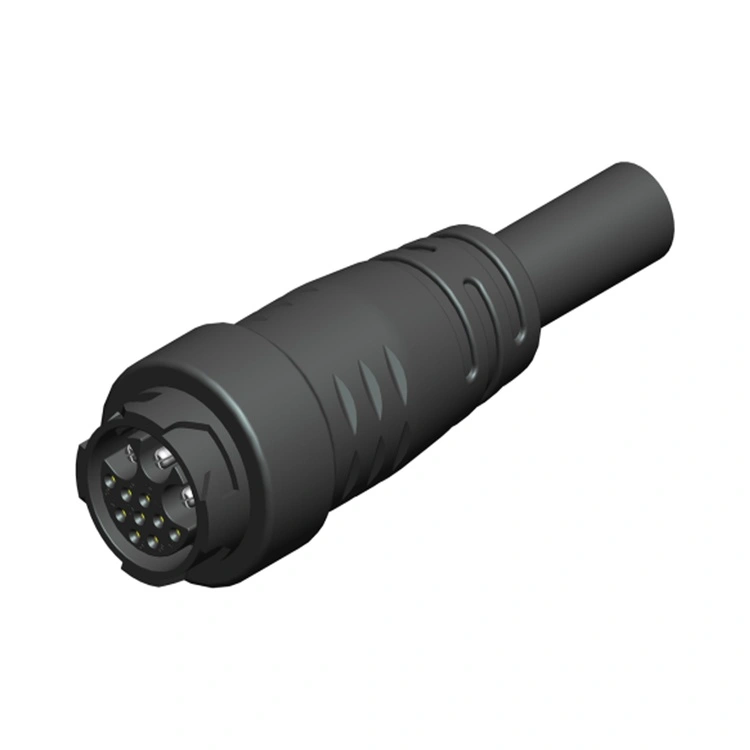

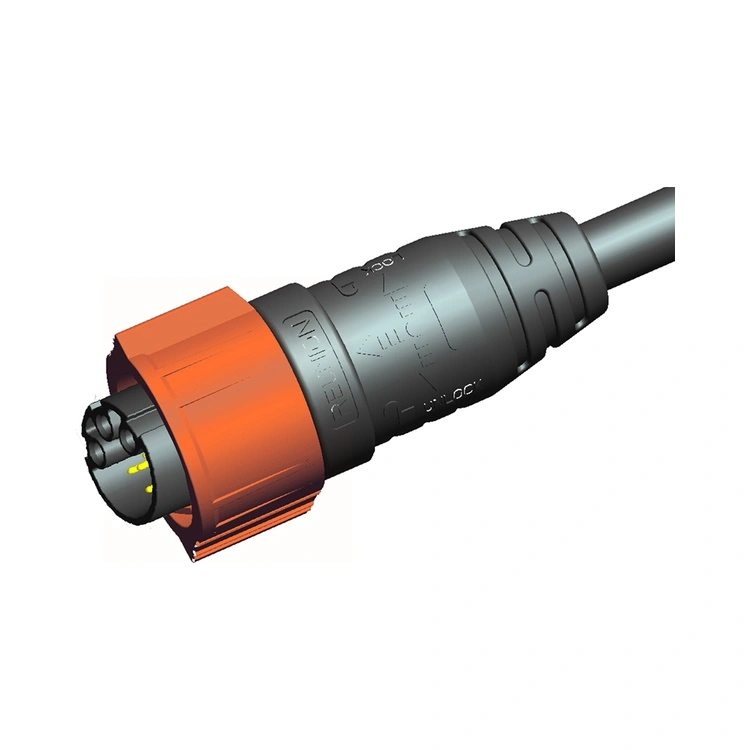

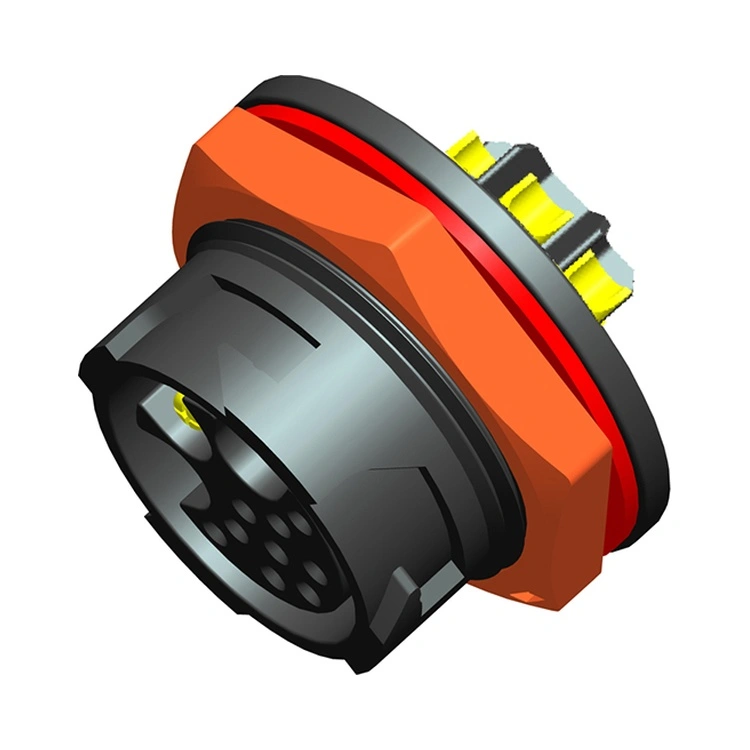

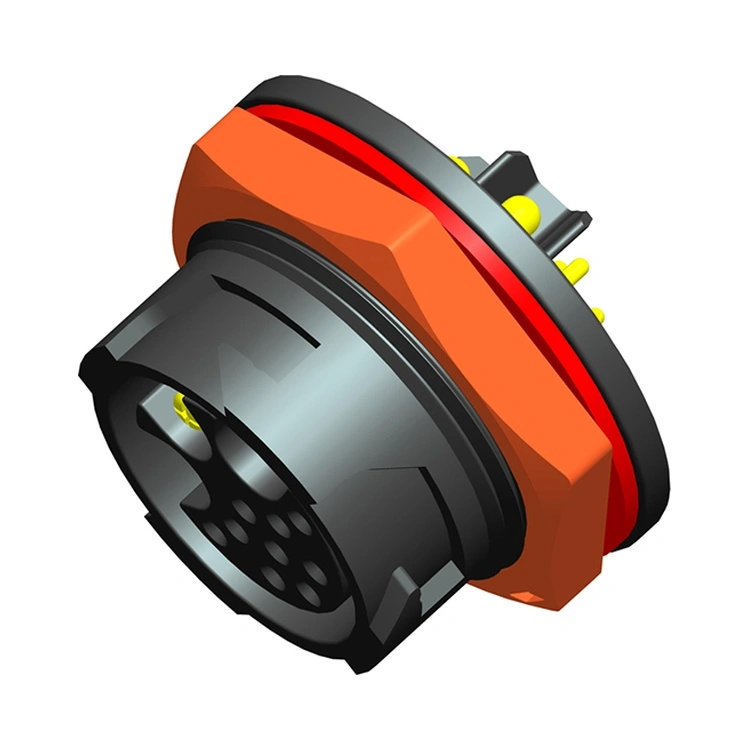

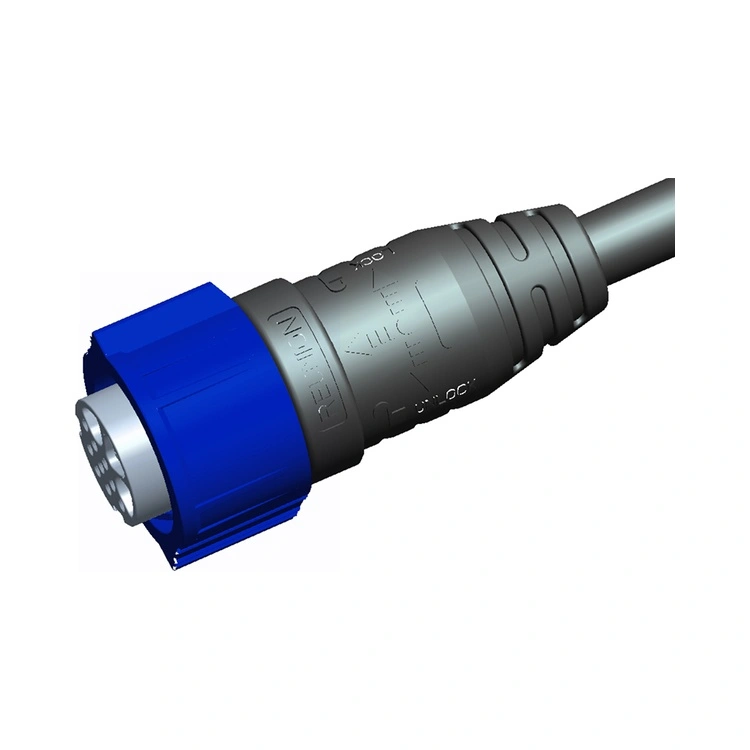

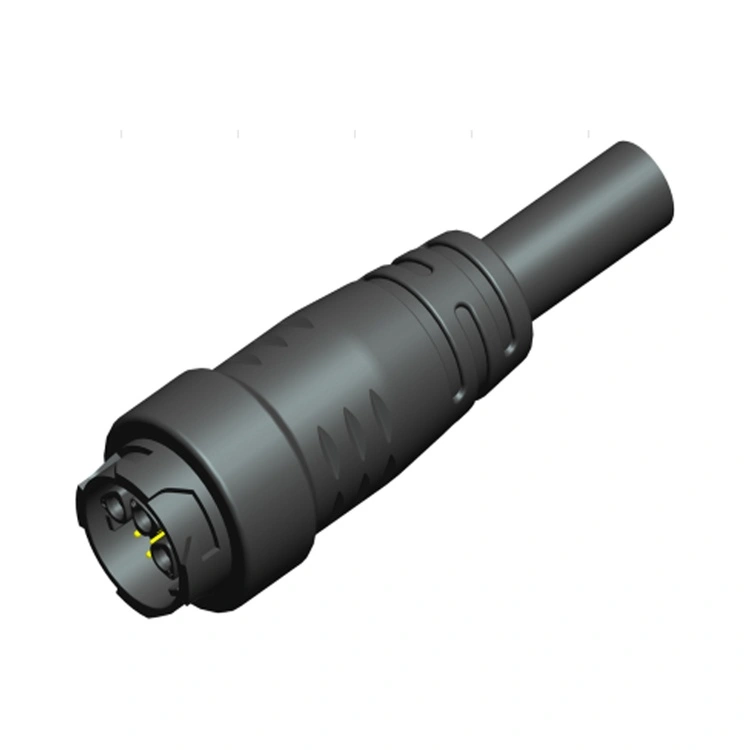

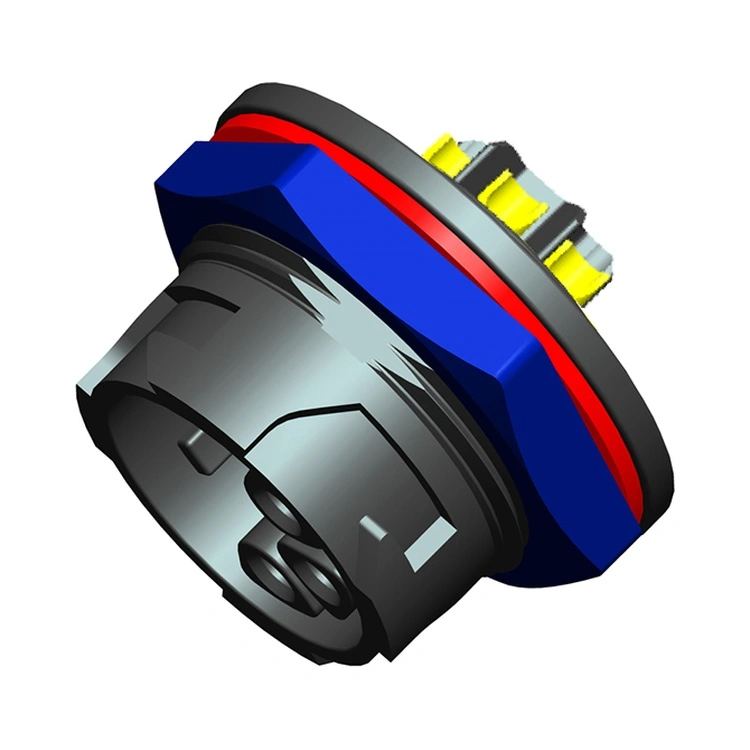

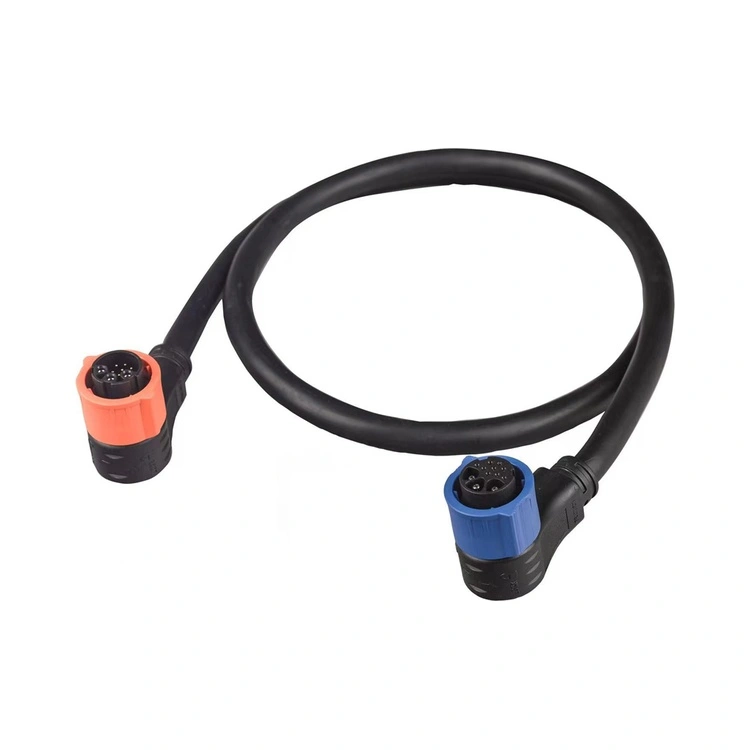

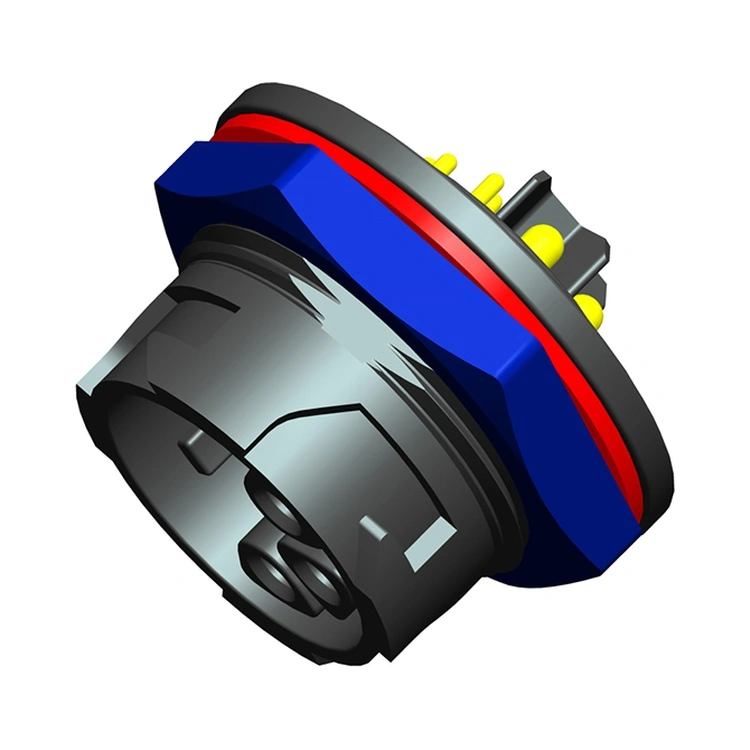

Le connecteur hybride d'alimentation et de signal série X est la solution d'interconnexion innovante de La Réunion qui combine l'alimentation électrique et la transmission du signal dans un boîtier unique peu encombrant. Ce connecteur répond à la demande croissante des fabricants d'équipements visant à réduire l'espace sur le panneau, le nombre de câbles et la complexité de l'installation en intégrant plusieurs types de connexion dans une seule interface.
Les contacts de puissance sont conçus pour des connexions sécurisées à faible résistance, tandis que les contacts de signal sont blindés et positionnés pour minimiser la diaphonie. La Réunion fabrique la série X selon un processus intégré verticalement : de l'usinage de précision et du moulage par injection à l'assemblage automatisé et aux tests 100 % électriques. Pour les ingénieurs qui conçoivent des équipements industriels avancés, des batteries, de l'énergie, des vélos électriques, des LED ou de la robotique, ce connecteur fournit une solution fiable et efficace qui simplifie le câblage et réduit l'empreinte globale du système.
| Fonctionnalité | Avantage |
| Alimentation et signal dans un seul connecteur | Combine l'alimentation électrique (jusqu'à 30 A) et la transmission du signal dans une seule interface : réduit l'espace sur le panneau et le nombre de câbles. |
| Système de verrouillage à rotation rapide | Accouplement rapide d'une seule main avec confirmation sonore du verrouillage : réduit le temps d'installation et de maintenance. |
| Étanchéité environnementale IP67 | Étanche à la poussière et protégé contre l'immersion temporaire, fiable pour les applications industrielles et extérieures. |

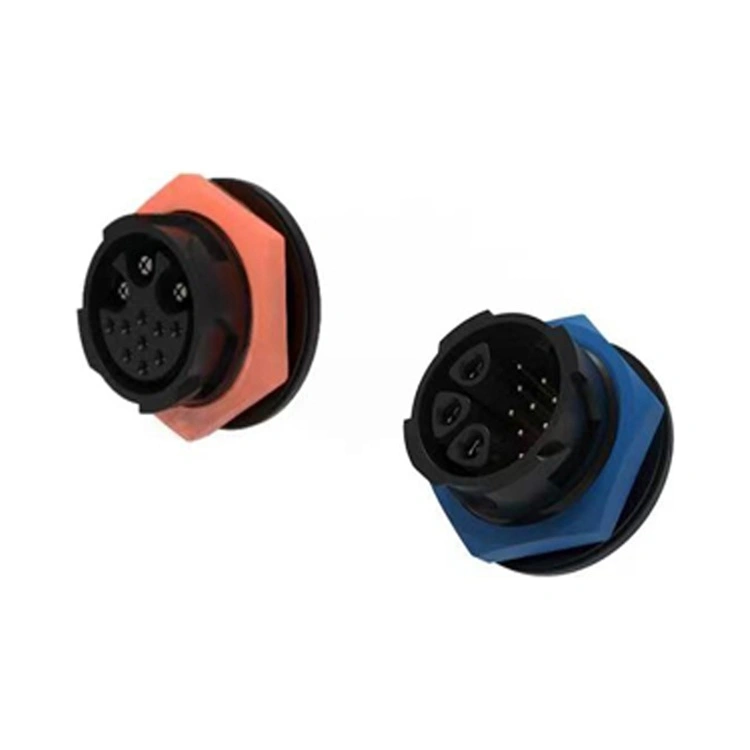

| Configurations multiples de signaux d'alimentation | Série 1X : 2+4 broches Série 3X : 3+9 broches - s'adapte aux différentes exigences de puissance et de signal. |
| Boîtier en plastique | Matériau en nylon : UL94-V0, résistant à la corrosion et à l'usure |
| Contacts plaqués or | Faible résistance de contact et protection contre la corrosion : maintient les performances sur des centaines de cycles d'accouplement. |
| -40°C à +105°C Fonctionnement | Une large plage de températures couvre des conditions industrielles et extérieures extrêmes. |
| Paramètre | Spécification |
| Configuration des contacts | 3 puissances + 9 signaux |
| Courant de contact de puissance | Jusqu'à 30A par contact |
| Tension d'alimentation | Jusqu'à 300 V CA/CC |
| Courant de contact de signal | Jusqu'à 5A par contact |
| Tension du signal | Jusqu'à 30 V CC |
| Résistance des contacts | ≤5mΩ |
| Résistance d'isolation | ≥2000MΩ |
| Tenue diélectrique | 1 500 V CA pendant 1 minute |
| Cycles d'accouplement | ≥1 000 fois |
| Température de fonctionnement | -40°C ~ +105°C |
| Indice de protection | IP67 (état accouplé) |
| Matériau du boîtier | PA6+GF couleur noir |
| Matériel de contact | C54400 & C3602 plaqué or et placage nel |

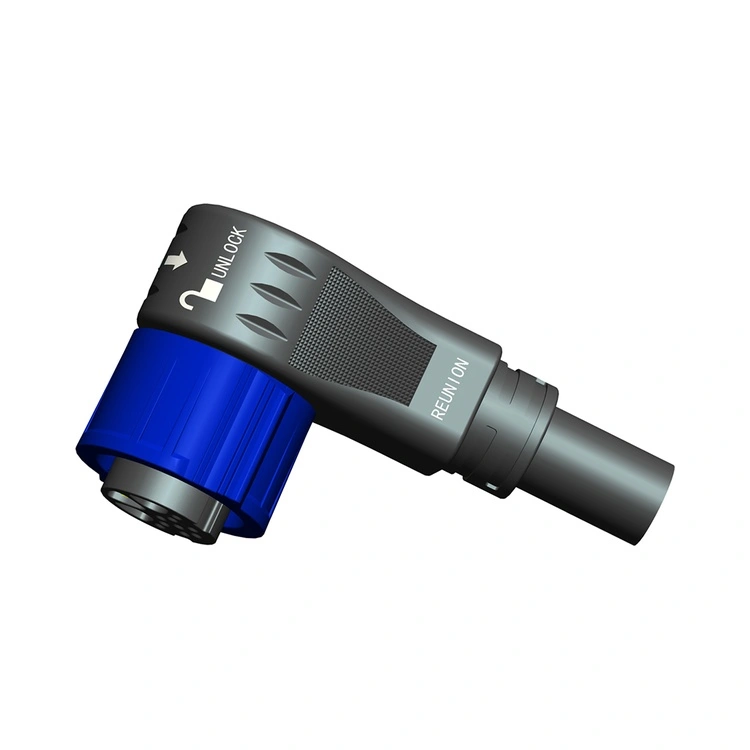

| Sortie de câble | Droit ou à angle droit |
| Aspect | Réunion hybride série X | Connecteurs d'alimentation et de signal séparés | Marques européennes de connecteurs hybrides haut de gamme |
| Espace du panneau | Une découpe de panneau requise | Deux découpes de panneaux requises | Découpe d'un panneau |
| Nombre de câbles | Un câble requis | Deux câbles requis | Un câble |
| Prix | Tarification adaptée au volume | Coût des composants inférieur, coût d'installation plus élevé | 3-4× plus élevé |
| Temps d'installation | Réduit (un connecteur) | Étendu (deux connecteurs) | Réduit |
| Étanchéité IP67 | Standard | Variable | Standard |
| Configuration des contacts | Plusieurs options – complètes | Personnalisable | Portée limitée |
| Puissance nominale | Jusqu'à 30A | Similaire | Similaire |
| Tests 100 % électriques | Chaque unité | Basé sur des échantillons | Basé sur des échantillons |
| Traçabilité | ERP traçable | Variable | Oui |
| Délai de mise en œuvre | 12-15 jours | 4-8 semaines | 4-8 semaines |
| Personnalisation | Faible quantité de commande | Variable | Quantité minimale de commande élevée |
L'atout Réunion : Vous bénéficiez d'une connectivité de signal d'alimentation intégrée, d'un espace réduit sur le panneau et d'une gestion simplifiée des câbles, le tout à un prix rentable, sans le coût élevé des marques européennes.
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité : conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale : réduction vérifiée des déchets et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux : applicable à la série X utilisée dans les équipements de diagnostic ou de surveillance. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés nord-américains. |
| RoHS | Restriction des substances dangereuses – conformité à la directive européenne. |
La ligne de production de la série X de La Réunion fonctionne sous des contrôles de processus stricts. L'étanchéité IP67 est vérifiée sur chaque lot de production grâce à des tests d'immersion réels. Les enregistrements de tests, les certificats de matériaux et les rapports d'inspection sont conservés pour chaque lot.
Le principal avantage estefficacité de l'espace et des câbles. Un connecteur hybride :
Réduit les découpes des panneaux– Un connecteur contre deux ou trois connecteurs séparés.
Réduit le nombre de câbles– Un assemblage de câbles ou plusieurs câbles.
Simplifie l'installation– Une opération d’accouplement versus plusieurs opérations.
Réduit les points de défaillance potentiels– Moins de connexions signifie moins de points de défaillance.
Améliore la gestion des câbles– Un câble est plus facile à acheminer et à sécuriser.
Pour les équipements disposant d'un espace de panneau limité, tels que les dispositifs médicaux, la robotique ou les commandes industrielles compactes, le connecteur hybride est souvent essentiel.
La Réunion recommande les pratiques d'installation suivantes :
Accouplement– Appuyez fermement jusqu'à ce qu'un clic audible confirme le verrouillage.
Inspection du joint torique– Remplacez le joint torique si une déformation, une fissuration ou un durcissement est visible.
Rayon de courbure du câble– Maintenir un minimum5× diamètre du câble à l'entrée du connecteur.
Orientation– Orientez la sortie du câble vers le bas pour les installations extérieures/à lavage.
