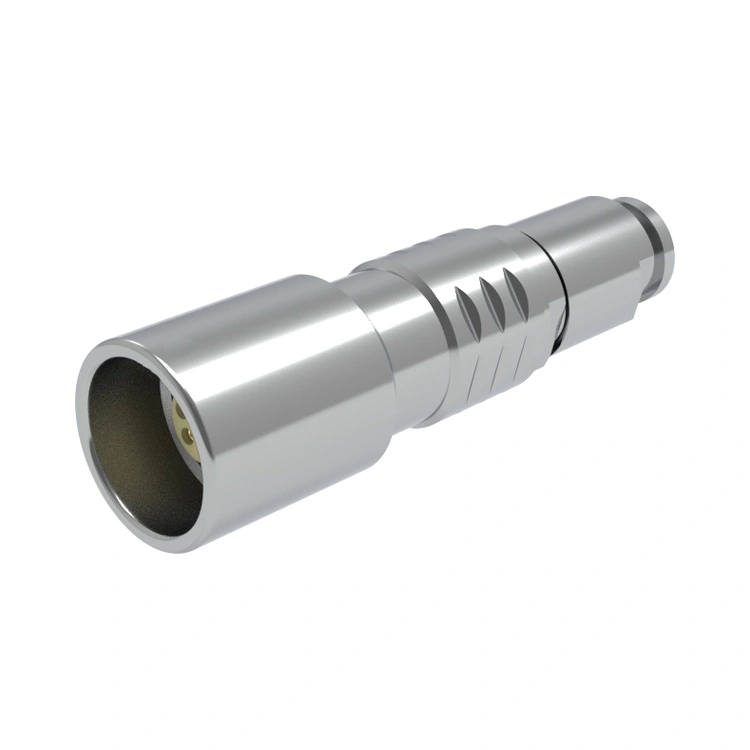

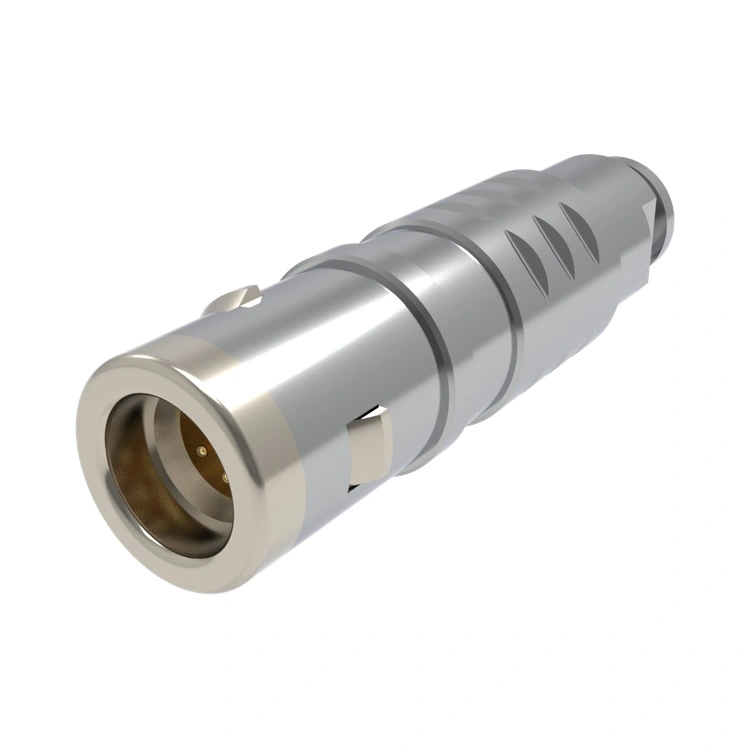

Le connecteur push-pull métallique de la série E représente l'approche stratégique de La Réunion en matière d'interconnexion professionnelle pour les équipes d'ingénierie soucieuses des coûts. Supprimez les fioritures non essentielles tout en conservant les principales caractéristiques de qualité : verrouillage automatique fiable avec retour sonore, construction entièrement métallique pour un blindage EMI fondamental et systèmes de contact évalués pour plus de 5 000 cycles d'accouplement. Sa plage de température standard de -45°C à +125°C couvre la grande majorité des applications en environnement contrôlé, l'étanchéité IP67 est adaptée à une utilisation en extérieur. La fabrication verticalement intégrée de La Réunion – de l’usinage CNC de précision en interne aux tests électriques automatisés – réduit les coûts de production sans compromettre la qualité. Pour les OEM produisant des moniteurs patient, des instruments de laboratoire ou des contrôles industriels en grand volume, le connecteur push-pull métallique de la série E offre les performances essentielles dont vous avez besoin tout en préservant votre structure de marge. Chaque unité bénéficie d'une garantie de 12 mois et d'une traçabilité ERP complète, garantissant une intégration sans risque dans votre chaîne d'approvisionnement.
La série E se concentre sur la fourniture des fonctions de connecteur les plus critiques au prix le plus compétitif, avec une fiabilité documentée et une transparence de la chaîne d'approvisionnement.
| Fonctionnalité | Avantage |
| Conception à valeur ajoutée | Conserve toutes les fonctions push-pull essentielles tout en éliminant les spécifications excessives coûteuses – idéal pour les achats OEM en grand volume. |
| Verrouillage push-pull fiable | Accouplement rapide d'une seule main avec confirmation de verrouillage tactile et sonore, réduisant le temps d'installation et les erreurs des utilisateurs sur les chaînes d'assemblage. |
| Construction entièrement métallique | Fournit un blindage EMI fondamental et une durabilité mécanique à une fraction du coût des conceptions spécialisées. |
| Résiliation flexible | Les contacts à souder et PCB s'adaptent à différentes méthodes d'assemblage et types de câbles — échantillons disponibles avec un délai de livraison de 5 à 7 jours. |
| Tolérance environnementale standard | La plage de fonctionnement de -45°C à +125°C couvre la plupart des environnements intérieurs industriels, commerciaux et médicaux. |
| Durabilité éprouvée | > 5 000 cycles d'accouplement avec une résistance de contact constante (≤ 5 mΩ initiale) — fiable pour les équipements longue durée. |
| Aucune option inutile | Une gamme de produits rationalisée signifie une livraison plus rapide (15 à 20 jours pour les commandes de production) et des coûts de stockage réduits. |
Le connecteur push-pull en métal de la série E est la réponse définitive de La Réunion au besoin du marché d'un connecteur circulaire « sans fioritures et toutes performances » qui rend l'interconnexion de qualité abordable pour les applications quotidiennes – désormais avec des conditions de garantie transparentes et une politique de retour inconditionnelle pour les acheteurs OEM qualifiés.
Le connecteur push-pull métallique de la série E est spécialement conçu pour les applications où l'optimisation des coûts est un objectif de conception principal, mais où la fiabilité de la connexion ne peut être compromise.
Équipement médical - Surveillance diagnostique, système chirurgical
Contrôles industriels – Modules d'E/S API, panneaux de commande et capteurs du système de convoyeur.
Instruments de laboratoire – Spectrophotomètres, centrifugeuses et chambres d'essai de température.
Équipement de communication – Commutateurs réseau, interconnexions de rack de stations de base et routeurs audio de diffusion.
Systèmes de sécurité – Interconnexions de caméras de surveillance, panneaux de contrôle d'accès et modules de système d'alarme.
| Paramètre | Spécification |
| Matériau de la coque | Laiton nickelé (standard); |
| Tailles de coque | 0, 1 |
| Contacts | 2 à 6 broches |
| Cycles d'accouplement | >5 000 opérations |
| Plage de température | -45°C ~ +125°C |
| Blindage EMI | Le boîtier entièrement métallique fournit un blindage de base |
| Protection contre la pénétration | IP67l |
| Résistance au brouillard salin | >48 heures |
| Vibration | 10-2 000 Hz, 10 g |
| Choc mécanique | 100g, 6ms |
| Résistance des contacts | ≤5 mΩ (initiale) |
| Résistance d'isolation | ≥5 000 MΩ (à 500 V CC) |
| Styles de terminaison | Soudure et PCB (droit ou angle droit) |
Tous les connecteurs de la série E sont conformes à la directive RoHS et subissent des tests électriques à 100 % (continuité, isolation, rigidité diélectrique) avant expédition. Le contrôle statistique des processus (SPC) de la Réunion garantit la cohérence dimensionnelle sur les séries à grand volume. Des fiches techniques de test complètes et des modèles STEP 3D sont disponibles, permettant à votre équipe d'ingénierie de valider l'ajustement mécanique sans attendre les échantillons physiques.
| Article | Détail |
| Emballage standard | Sacs antistatiques avec protection individuelle des cavités ; cartons ondulés renforcés. |
| Emballage en vrac | Disponible pour les commandes à volume élevé (plus de 500 pièces) – emballage en barquettes ou en bobines pour prendre en charge l’assemblage automatisé par prélèvement et placement. |
| Étiquetage | Numéro de pièce standard et étiquetage du code de lot ; étiquetage personnalisé disponible sur demande. |
| Délai de mise en œuvre | Échantillons : 7 à 107 jours ; Commandes de production : 15 à 20 jours (une gamme de produits rationalisée permet un délai d'exécution plus rapide). |
| Méthodes d'expédition | Vrac : fret maritime ou aérien ; Échantillons : express (DHL, FedEx, TNT, UPS, EMS). |
| Conditions de livraison | EXW, FCA, FOB, CIF, CPT — s'adaptent à vos préférences d'approvisionnement. |
| Garantie | Garantie standard de 12 mois contre les défauts de fabrication ; Couverture étendue facultative disponible pour les partenariats de fabrication sous contrat. |
| Aspect | Série F de la Réunion | Série comparable européenne/américaine typique | Alternatives typiques à faible coût |
| Prix | ~1/3 des marques premium | Coût de la prime | Variable, souvent incohérent |
| Qualité | Production cohérente et certifiée ISO 13485:2016 | Haut | Variation non certifiée d'un lot à l'autre |
| Compatibilité | Interchangeable avec les principaux systèmes (alternatives LEMO/ODU) | Propriétaire | Dimensions souvent non standards |
| Quantité minimale de commande | Aucun MOQ pour les articles standard ; faible MOQ pour la personnalisation | MOQ élevé (500+) | Faible MOQ mais mauvais support |
| Délai de mise en œuvre | 15 à 20 jours typiques | 4 à 8 semaines | Variable, peu fiable |
| Traçabilité | Traçabilité ERP complète, du lingot au produit fini | Oui | Aucun ou limité |
| Expérience en usine | 15 ans de fabrication en interne dans une usine de 3 000㎡ à Dongguan | Souvent externalisé | Petits ateliers |
| Assurance qualité | 100 % testé, documenté, avec rapports téléchargeables | Oui | Tests aléatoires ou inexistants |
| Protection de l'acheteur | Garantie 24 mois + politique de retour | Varie | Aucune garantie ou conditions peu claires |
La série E occupe une position unique : elle offre une cohérence de fabrication de qualité supérieure et une compatibilité documentée à un prix plus proche des alternatives budgétaires. Vous ne sacrifiez pas la qualité au profit du coût : vous éliminez simplement les fonctionnalités dont vous n’avez pas besoin, appuyées par une garantie qui protège votre ligne de production.
Usinage CNC – Les tours automatiques à grande vitesse produisent des coques avec une tolérance de ± 0,02 mm.
Placage – Placage en coque et placage à l'or sélectif par contact dans des lignes automatisées avec surveillance de la concentration du bain.
Moulage par injection – Isolateurs moulés à partir de plastiques techniques.
Assemblage – Lignes semi-automatiques avec inspection visuelle pour l'alignement des contacts et la force d'insertion.
Test – Vérification électrique à 100 % (continuité, isolation, rigidité diélectrique) avec enregistrement des données pour chaque lot.
Emballage – Sacs sous vide antistatiques avec déshydratant ; emballage en vrac pour les lignes d’assemblage automatisées à grand volume.
R : Oui – dans la plupart des configurations standard, le connecteur push-pull métallique de la série E est conçu mécaniquement et électriquement dans un souci d'interchangeabilité pour les facteurs de forme de connecteur circulaire les plus courants. La Réunion maintient une documentation de références croisées pour les principales séries européennes et américaines. Cependant, étant donné que les marques haut de gamme utilisent parfois un espacement des contacts ou des positions de clé exclusifs, nous vous recommandons toujours d'envoyer le dessin de votre connecteur existant ou le numéro de pièce pour vérification. Notre équipe d'ingénierie confirmera la compatibilité et, si nécessaire, effectuera des ajustements pour garantir un véritable remplacement instantané sans modifications du PCB ou du panneau. Nous avons fourni avec succès des alternatives de la série F à plus de 300 OEM avec des rapports de validation documentés disponibles sur demande.
R : Absolument pas. La série E atteint la rentabilité grâce à la simplification de la conception et à la sélection des matériaux, et non à la réduction de la qualité. Nous utilisons le même système de gestion de la qualité ISO 13485:2016 pour toutes les gammes de produits. Chaque connecteur de la série E est soumis à des tests électriques à 100 % (résistance de contact, isolation, tenue diélectrique) et à des tests mécaniques sur échantillons (force d'accouplement, rétention). Les économies de matériaux proviennent de l'utilisation du laiton au lieu d'alliages plus coûteux, de la sélection d'épaisseurs de placage standard plutôt que celles sur-spécifiées et de la réduction des étapes de finition esthétique, le tout sans affecter les performances fonctionnelles ou la durabilité. Notre système ERP offre une traçabilité complète depuis la matière première jusqu'aux produits finis, comme pour nos séries premium. Vous pouvez télécharger nos derniers rapports de tests, certificats de matériaux et modèles 3D directement depuis notre bibliothèque technique.
