Réuniondéveloppe des solutions de connecteurs pour les applications qui nécessitent des connexions électriques fiables, un fonctionnement pratique et une intégration compacte. LeConnecteur push-pull en métal série Best un connecteur circulaire conçu autour d'un mécanisme autobloquant push-pull, aidant les fabricants d'équipements à établir des connexions sécurisées tout en simplifiant l'accouplement et la déconnexion de routine dans les applications industrielles, d'instrumentation, médicales et autres applications électroniques.

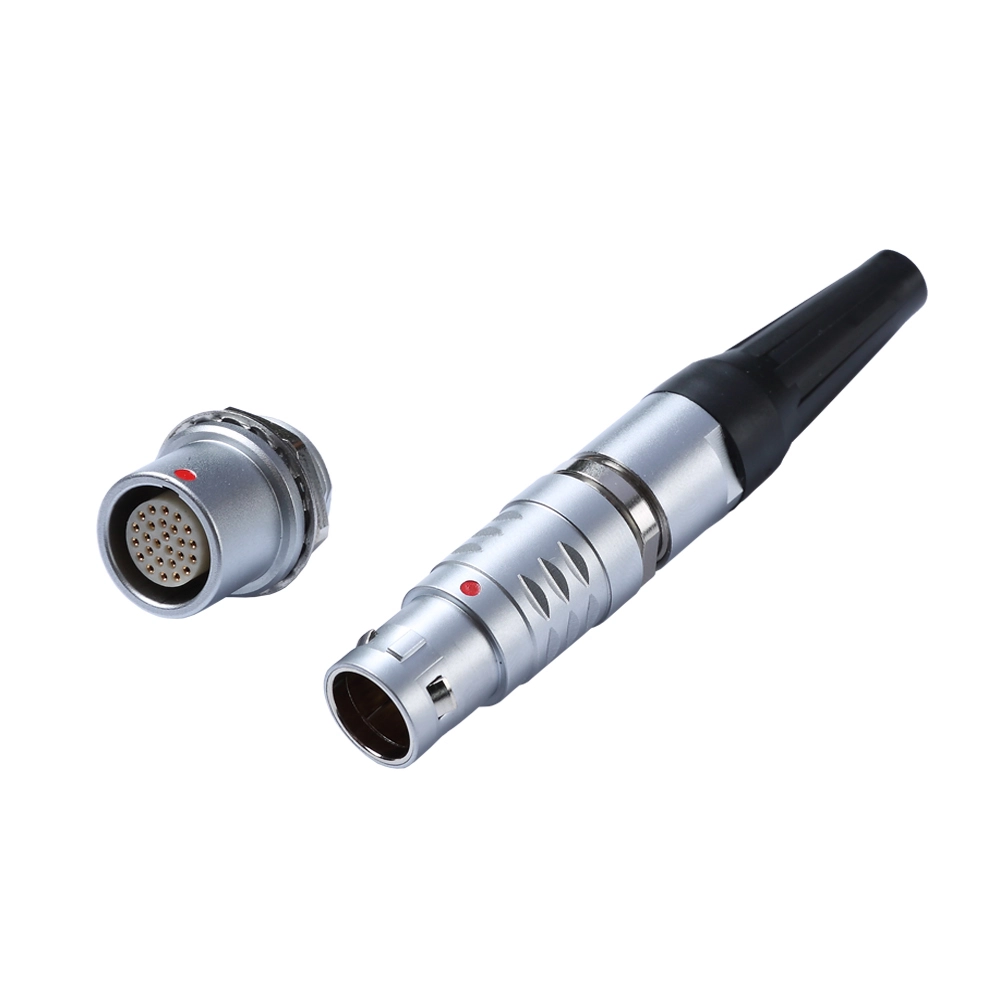

Un connecteur push-pull métallique de la série B combine un boîtier circulaire métallique avec un mécanisme de verrouillage push-pull pour prendre en charge des connexions électriques rapides et sécurisées. En fonction de la configuration sélectionnée, cette famille de connecteurs peut prendre en charge plusieurs dispositions de contacts, différents styles de montage et options de terminaison à souder, à sertir ou sur PCB. Ces caractéristiques valent la peine d'être envisagées pour les équipements nécessitant des connexions répétées, une installation peu encombrante et une transmission fiable du signal ou de la puissance. Cet article explique le fonctionnement du connecteur, ses principaux avantages de conception, les scénarios d'application, les critères de sélection et les considérations de qualité. Il décrit également les informations techniques que les acheteurs doivent confirmer auprès de La Réunion avant de spécifier un connecteur pour une nouvelle conception ou un projet de remplacement.
Un connecteur push-pull métallique de la série B est un connecteur électrique circulaire qui utilise un mécanisme d'auto-verrouillage push-pull pour connecter et déconnecter les composants correspondants. Contrairement aux connecteurs filetés conventionnels, qui nécessitent généralement un serrage par rotation, une conception push-pull permet aux utilisateurs d'établir une connexion en insérant la fiche dans sa prise compatible. Le mécanisme de verrouillage s'enclenche lorsque le connecteur est correctement accouplé et se libère par l'action de traction désignée.
Le boîtier métallique offre une interface mécanique robuste et peut contribuer à la compatibilité électromagnétique lorsque la structure de blindage du connecteur est correctement intégrée à l'équipement. Selon la configuration, le connecteur peut prendre en charge la transmission de signaux électriques, la fourniture d'énergie ou une combinaison d'exigences de circuit.
Les informations sur les produits de la série B de Reunion couvrent plusieurs tailles et configurations de connecteurs. Les options disponibles peuvent inclure des constructions droites ou angulaires, différentes dispositions de contact et des méthodes de terminaison alternatives. Les acheteurs doivent consulter le dessin et les spécifications du produit applicables pour vérifier les caractéristiques exactes d'un modèle sélectionné.
Pour des informations détaillées sur le produit, visitez la page des connecteurs push-pull métalliques Reunion série B.
Le mécanisme push-pull est conçu pour simplifier les opérations de connexion électrique sans sacrifier la sécurité de l'interface d'accouplement. Son fonctionnement peut être compris en trois étapes.
Ce principe de fonctionnement est particulièrement utile dans les équipements nécessitant des changements de connexion fréquents, un accès pour la maintenance ou un fonctionnement dans des espaces confinés. Il peut réduire le temps consacré à la manipulation répétitive des connecteurs par rapport aux systèmes de connexion qui nécessitent plusieurs étapes de serrage.
Toutefois, le mécanisme de verrouillage ne doit pas être considéré comme un substitut à une installation correcte. La tension du câble, le désalignement des connecteurs, les pièces d'accouplement incompatibles et une mauvaise manipulation peuvent toujours compromettre les performances de connexion. Les utilisateurs doivent suivre les instructions du fabricant concernant l'accouplement, le dégagement et la gestion des câbles.
La conception à verrouillage automatique permet un accouplement rapide et une libération intentionnelle. Il est utile lorsque les opérateurs doivent connecter ou déconnecter régulièrement des circuits électriques sans tourner plusieurs fois un écrou de couplage.
La coque métallique fournit une structure de connecteur durable et peut assurer la continuité du blindage dans des systèmes conçus de manière appropriée. Une protection efficace contre les interférences électromagnétiques dépend de la connexion complète, y compris le contact de la coque, le blindage du câble, la mise à la terre et la qualité de l'installation.
Différentes conceptions d'équipement nécessitent un nombre différent de circuits électriques. La famille B Series comprend plusieurs configurations de contacts, permettant aux ingénieurs d'évaluer les options en fonction du nombre de signaux, des exigences d'alimentation, de l'espace disponible et de l'architecture de câblage. Le nombre exact de contacts et leurs caractéristiques électriques doivent être vérifiés pour le modèle sélectionné.
Selon la configuration du produit, les choix de terminaison peuvent inclure :
Le style de contact, la taille du conducteur, l'outillage d'assemblage et l'espace d'installation doivent être évalués ensemble avant de spécifier le connecteur.
Les fonctions de détrompage aident à guider la fiche dans la bonne orientation d'accouplement. Cela peut réduire le risque d'alignement incorrect et améliorer la cohérence de l'assemblage, en particulier lorsque l'équipement contient plusieurs connecteurs similaires.
Le connecteur push-pull métallique de la série B peut être envisagé pour les équipements bénéficiant d'une interface circulaire compacte et d'une manipulation pratique des connexions. L'adéquation réelle dépend des caractéristiques électriques, mécaniques et environnementales du modèle sélectionné.
Pour les applications médicales, critiques pour la sécurité ou autres applications réglementées, le connecteur doit répondre aux exigences de la conception complète de l'équipement. La description générale du produit d'un connecteur n'établit pas de manière indépendante la conformité à chaque norme spécifique à une application.
Le choix d'un connecteur basé uniquement sur son apparence ou la taille de sa coque peut entraîner des problèmes de compatibilité. Les ingénieurs et les équipes d'achat doivent évaluer toutes les exigences électriques et mécaniques avant de passer une commande.
Identifiez le nombre de circuits d’alimentation et de signal dont l’équipement a besoin. Tenez compte de l'architecture de câblage prévue et confirmez si l'insert sélectionné prend en charge la disposition de contact requise. Ne présumez pas que les connecteurs ayant des dimensions externes similaires ont des dispositions internes identiques.
Vérifiez le courant nominal et la tension de fonctionnement pour connaître la configuration exacte du connecteur. Ces valeurs peuvent varier en fonction du diamètre du contact, du nombre de contacts, de la taille du conducteur, de la température et des conditions de fonctionnement. La note maximale d’un modèle ne doit jamais être appliquée automatiquement à l’ensemble de la série.
Choisissez une terminaison à souder, à sertir ou PCB en fonction de la conception de l'équipement et du processus de fabrication. Confirmez l'outillage requis, les spécifications des câbles, la disposition du PCB et l'espace d'assemblage disponible.
Vérifiez les références des fiches et des prises, les dimensions du boîtier, la découpe du panneau, la disposition de montage et la plage de diamètres de câble. Pour les projets de remplacement, comparez les dessins du connecteur existant et la disposition des contacts plutôt que de vous fier uniquement au nom du produit.
Examinez la température de fonctionnement, l’humidité, les vibrations, les chocs mécaniques, l’exposition à la corrosion et la protection contre la pénétration. Sélectionnez un niveau de protection approprié à l'environnement prévu et assurez-vous que la connexion assemblée complète répond aux exigences.
Le tableau suivant résume les principaux facteurs à prendre en compte lors de l'évaluation d'un connecteur série B pour une nouvelle conception d'équipement.
| Facteur de sélection | Que vérifier | Pourquoi c'est important |
|---|---|---|
| Nombre de contacts | Nombre et disposition des contacts électriques | Garantit que le connecteur prend en charge les circuits requis |
| Caractéristiques électriques | Courant nominal, tension de fonctionnement et spécifications des contacts | Aide à prévenir les contraintes électriques excessives et les conditions de fonctionnement inappropriées |
| Type de terminaison | Configuration à souder, à sertir ou à PCB | Détermine les exigences en matière de méthode de câblage, d'outillage et d'assemblage |
| Orientation du connecteur | Construction droite ou angulaire, si disponible | Aide à accueillir le routage des câbles et l'espace d'installation |
| Verrouillage et alignement | Pièces d'accouplement et disposition des clés compatibles | Réduit les risques d’accouplement incorrect et de déconnexion involontaire |
| Protection de l'environnement | Indice de protection IP, conditions de température, d'humidité, de vibration et de corrosion | Prend en charge un fonctionnement fiable dans l’environnement prévu |
| Exigences du service | Fréquence d'accouplement prévue et accès pour la maintenance | Aide à déterminer si le connecteur convient au flux de travail d'exploitation |
Ce tableau est une liste de contrôle de sélection et ne remplace pas la fiche technique officielle du produit. Confirmez chaque valeur critique par rapport à la documentation technique actuelle pour le numéro de pièce exact.
Une installation correcte permet de préserver les performances du connecteur tout au long de la durée de vie de l'équipement. Même un connecteur bien conçu peut tomber en panne prématurément s'il est mal assemblé ou exposé à des conditions en dehors de ses limites nominales.
Les méthodes de nettoyage et les lubrifiants, le cas échéant, doivent suivre les instructions du fabricant. Les produits chimiques ou les outils abrasifs non approuvés peuvent endommager les composants de placage de contact, d'isolation ou d'étanchéité.
Pour les projets OEM et les commandes de production répétées, la qualité des connecteurs doit être évaluée au moyen d'exigences documentées plutôt que de seules allégations générales. Une évaluation structurée peut aider les équipes d'achat à comparer les fournisseurs et à réduire les risques d'intégration.
Avant d'approuver un connecteur, tenez compte des points suivants :
La page produit de la série B de la Réunion fournit un point de départ pour l'évaluation des produits. Pour les décisions de conception critiques, les acheteurs doivent obtenir les spécifications spécifiques au modèle actuel et confirmer que la configuration proposée répond à leurs exigences.
Son principal avantage réside dans la combinaison d’un fonctionnement autobloquant push-pull et d’une structure de connecteur circulaire métallique. Cette conception peut simplifier les accouplements et déconnexions répétés tout en prenant en charge des connexions sécurisées dans les équipements compatibles.
Selon le modèle sélectionné, les options peuvent inclure des contacts à souder, à sertir et PCB. Les acheteurs doivent confirmer le style de terminaison disponible et les exigences d'assemblage pour le numéro de pièce exact.
Il peut convenir à des équipements médicaux et de diagnostic compatibles lorsque ses exigences électriques, mécaniques, de nettoyage et environnementales correspondent à l'application. Le fabricant de l'appareil complet doit vérifier toutes les exigences réglementaires et de sécurité pertinentes avant utilisation.
Non. La protection de l’environnement varie selon la conception et la configuration du connecteur. Les acheteurs doivent vérifier l'indice IP indiqué et s'il s'applique à l'assemblage accouplé, au connecteur non accouplé ou à une autre condition spécifiée. Ne présumez pas qu’un boîtier métallique offre à lui seul une protection étanche.
Fournissez le nombre de contacts requis, les caractéristiques électriques, les types de fiches et de prises, la méthode de terminaison, les dimensions des câbles, les exigences de montage, l'environnement d'exploitation et la quantité de commande estimée. Un numéro de pièce, un dessin ou un échantillon existant peut également aider le fournisseur à évaluer la compatibilité.
Un connecteur push-pull métallique de la série B peut constituer un choix pratique pour les équipements nécessitant une manipulation de connexion pratique, un verrouillage automatique sécurisé et une interface électrique circulaire compacte. La bonne configuration dépend du nombre de contacts, des valeurs nominales de courant et de tension, de la méthode de terminaison, de la compatibilité mécanique et des exigences environnementales. En vérifiant les spécifications détaillées et en validant le connecteur au sein de l'équipement prévu, les ingénieurs et les équipes d'achat peuvent prendre des décisions d'approvisionnement plus sûres. Explorez le connecteur push-pull métallique série B de la Réunion pour consulter les informations disponibles sur le produit. Si vous envisagez une nouvelle conception, remplacez un connecteur existant ou recherchez des composants pour une production en série,Contactez-nouspour discuter de vos exigences techniques, confirmer les configurations compatibles et demander des détails sur le produit pour votre application.
