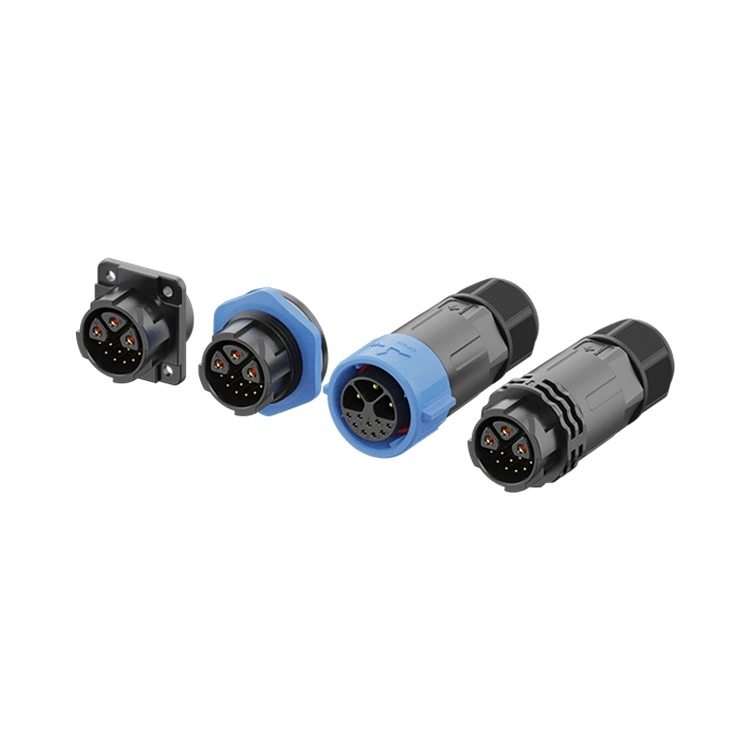

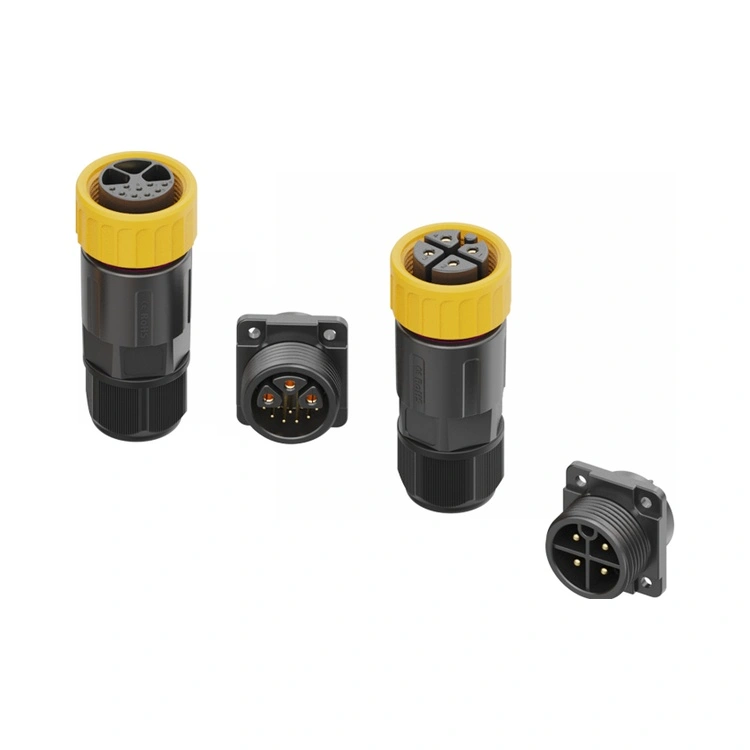

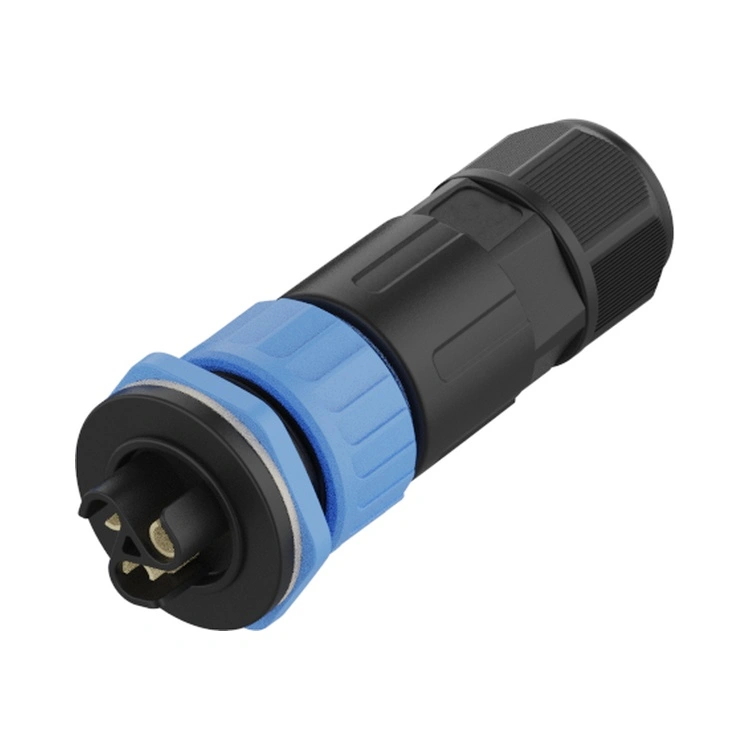

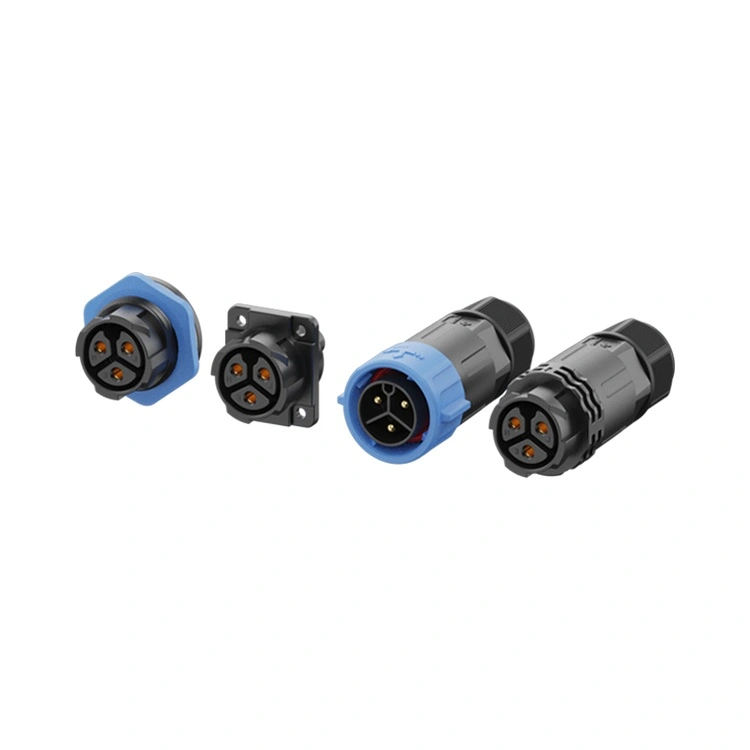

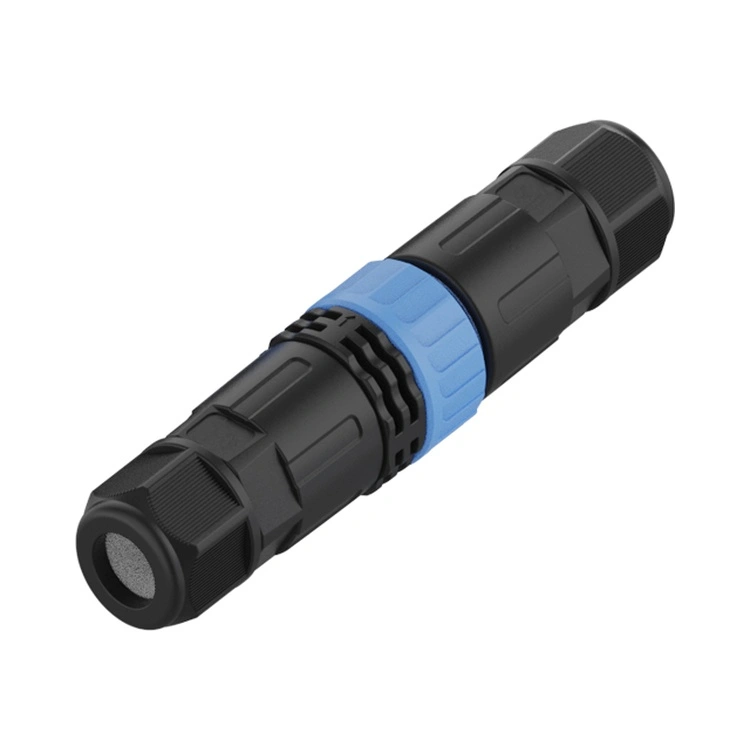

Le connecteur d'éclairage LED de la série Reunion M25 est spécialement conçu pour les luminaires de plus de 1 000 W où les cycles thermiques (ΔT jusqu'à 145 °C) et les chocs mécaniques dégradent généralement les solutions M20 standard. Contrairement aux copies génériques, cette série soumet chaque lot de production à :
1)Tests de résistance hipot et de contact à 100 %
2) Test d'étanchéité IP67 – 1 m de profondeur, 30 minutes, documenté avec des enregistrements vidéo
3) Validation des chocs thermiques – 500 cycles de -40°C à +105°C sans relâchement du joint
Ce protocole de test aborde directement le mode de défaillance n°1 dans les systèmes LED extérieurs : la corrosion de contact par micro-mouvement causée par le balancement des câbles induit par le vent. Le mécanisme de verrouillage fileté (couple recommandé 1,2 à 1,5 Nm) maintient la pression d'interface au-dessus de 80 N, garantissant un contact stable même lorsqu'il est monté sur des mâts de stade de 50 m de haut.
| Critère de sélection | Connecteur d'éclairage LED série M25 de la Réunion | Série M20 (capacité inférieure) | Sosies M25 sans marque |
| Courant continu maximum | 30 A (par broche d'alimentation) | 30A (mais déclassé à 22A à 85°C) | Réclamation 30A, mais échoue à 25A (pas de rapport d'image thermique) |
| Options de broches hybrides | 3+2 / 3+5 /3+9 broches | 2+2 uniquement (MOQ personnalisé 500+) | Aucun – coques à puissance uniquement |
| IP67 étanche | Chaque lot – testé par immersion, photos conservées | Basé sur un échantillon (1 pour 1 000) | Non documenté |
| Hébergement du câble OD | 6–12 mm (moletage adapté aux gants) | 4 à 8 mm | 5–10 mm (mauvais soulagement de traction) |
| Délai (1 000 pièces) | 15 à 20 jours | 4 à 6 semaines | Imprévisible (souvent livré en dropshipping) |
| Traçabilité | Code de lot ERP → certificats de matières premières | Au niveau du lot | Aucun |
Recommandation : Spécifiez le connecteur d'éclairage LED de la série Reunion M25 pour tout projet où le retour sur investissement > 3 ans et les coûts d'arrêt imprévus dépassent 2 000 $/heure (par exemple, aires de trafic d'aéroport, éclairage de sortie de tunnel).
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 3+2 broches | 3+5 broches | 3+9 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Note actuelle | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Section de fil | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |

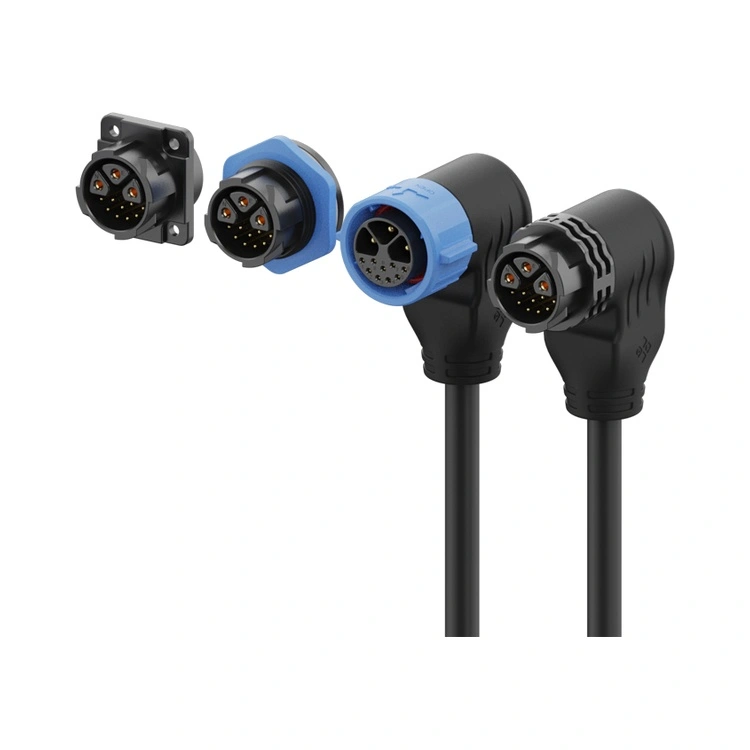

Les 5 broches de signal dans la configuration 3+5 sont blindées indépendamment avec un pas de 2,54 mm, offrant une atténuation de diaphonie >40 dB à 250 kHz – critique pour la communication bidirectionnelle DMX512 RDM. Pour les applications DALI-2, la variante 3+2 broches (2 fils de signal) prend en charge l'adressage jusqu'à 64 luminaires par boucle tout en conservant le rail d'alimentation 30 A. Guide de câblage pratique pour les prescripteurs :
3+5 broches : broches 1 à 3 = L1/L2/L3 (triphasées, 20 A chacune) ; Broches 4 à 5 = DALI +/- ; Broches 6 à 7 = données DMX+ / données- ; Broche 8 = commun DMX (référence du blindage).
3+2 broches : Broches 1 à 3 = L/N/PE (monophasé 30 A ou triphasé 20 A) ; Broches 4 à 5 = gradation 0-10 V ou DALI.
Cette architecture hybride réduit le travail sur le terrain en éliminant 40 % des épissures de borniers
R : L'isolant thermoplastique haute température (UL 94 V-0) conserve une résistance aux chocs >6 kJ/m² à -40 °C (testé selon la norme ISO 179). Le joint torique en silicone maintient la compression résiduelle <20 % après 500 cycles de démarrage à froid.
Pour les projets standard contrôlés par DALI, nous recommandons la configuration 3+2 :
3 broches d'alimentation (20 A chacune) pour l'entrée du pilote LED.
2 broches de signal (10 A chacune) pour les données DALI.
Cela fournit une puissance suffisante pour les luminaires à haute puissance et prend en charge la communication DALI sur des distances allant jusqu'à 300 mètres. Pour un contrôle des couleurs multicanal ou un retour de capteur intégré, choisissez les variantes 3+5 ou 3+9. Toutes les configurations maintiennent l'intégrité du signal pour les protocoles DALI, DMX, 0-10 V et RS-485.
