Résumé de l'article :Alors que les réseaux Ethernet industriels deviennent de plus en plus importants dans l'automatisation, la vision industrielle, la surveillance, les systèmes LED et les équipements intelligents, la fiabilité des connecteurs affecte directement l'intégrité des données et la disponibilité du système.Réunionc'estConnecteur de signaux RJ45combine l'interface RJ45 familière avec une protection mécanique de qualité industrielle, des configurations de montage flexibles et des performances électriques fiables. Prenant en charge des débits de données allant jusqu'à 10 Gbit/s, des câbles CAT5e à CAT7, des options de protection IP50/IP67 et au moins 2 000 cycles de raccordement, il est conçu pour les applications dans lesquelles les connecteurs RJ45 commerciaux ordinaires peuvent ne pas offrir une durabilité environnementale ou une stabilité à long terme suffisante.

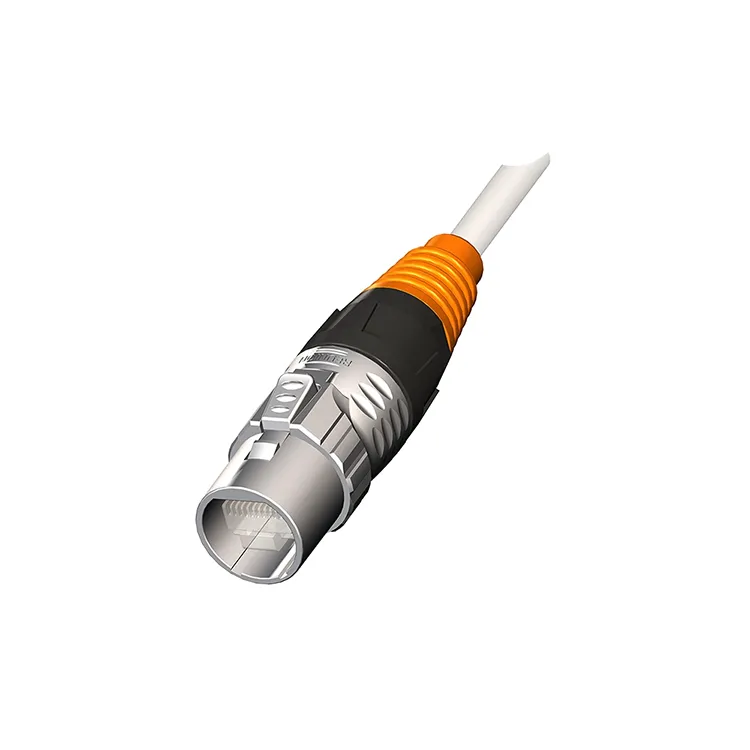

UnConnecteur de signaux RJ45est un composant d'interconnexion Ethernet conçu pour établir une connexion physique fiable entre les équipements réseau, les câbles, les systèmes de contrôle et les appareils industriels. Alors que les connecteurs RJ45 conventionnels sont largement utilisés dans les bureaux et les réseaux commerciaux, les applications industrielles exposent souvent les connecteurs aux vibrations, à l'humidité, à la poussière, aux changements de température, aux accouplements répétés et aux contraintes mécaniques.
Pour cette raison, les conceptions industrielles RJ45 mettent généralement davantage l'accent sur la protection mécanique, les mécanismes de verrouillage, l'étanchéité, la sélection des matériaux et la stabilité électrique à long terme. La solution de Reunion combine l'interface RJ45 standard avec une construction à vocation industrielle pour des applications telles que l'automatisation d'usine, la vision industrielle, la surveillance extérieure, les écrans LED et les systèmes de communication industriels.
Le connecteur prend en charge la communication Ethernet sur des réseaux tels que PROFINET, EtherNet/IP, EtherCAT et TCP/IP standard. Selon la configuration, il peut également être fourni avec des options d'installation à montage sur câble, sur panneau ou sur circuit imprimé, ce qui permet aux ingénieurs d'intégrer plus facilement le connecteur dans différentes structures d'équipement.
Les réseaux Ethernet utilisés dans les environnements industriels ont des exigences différentes de celles des réseaux de bureau classiques. Un connecteur installé à l’intérieur d’une salle informatique contrôlée peut rarement rencontrer de l’eau, de l’huile, des vibrations, de la poussière ou des mouvements mécaniques répétés. En revanche, une interface de communication industrielle peut être installée à l’intérieur d’armoires de commande, de cellules robotiques, de machines de production, d’équipements extérieurs ou de systèmes d’inspection.
Un connecteur industriel fiable doit donc répondre à plusieurs préoccupations pratiques :
Ces facteurs deviennent particulièrement importants lorsqu'une liaison Ethernet est responsable du contrôle de la machine, de l'échange de données en temps réel, de la communication des caméras ou de la surveillance des équipements à distance.
Un connecteur industriel bien conçu doit équilibrer les performances électriques, la durabilité mécanique et la commodité d'installation. Le connecteur de signal RJ45 de Reunion intègre plusieurs fonctionnalités destinées aux applications Ethernet exigeantes.
| Fonctionnalité | Connecteur de signal Réunion RJ45 | Avantage d'ingénierie |
|---|---|---|
| Débit de données | Jusqu'à 10 Gbit/s | Prend en charge la communication Ethernet haut débit |
| Logement | Alliage de zinc, PA6 en option | Fournit une protection mécanique et une flexibilité de configuration |
| Protection | IP50 / IP67 une fois accouplé | Convient à différentes conditions environnementales |
| Cycles d'accouplement | ≥2 000 | Prend en charge la maintenance répétée et l’entretien des équipements |
| Température de fonctionnement | -40°C à +85°C | Convient à de larges conditions de température industrielle |
| Sortie de câble | 180° droit / 90° angle droit | Améliore la flexibilité d’installation dans les équipements compacts |
| Terminaison | Coupelle à souder ou IDC | Prend en charge différentes exigences de terrain et d'assemblage |
Une caractéristique de conception notable est le système de verrouillage à rotation rapide. Par rapport à une simple interface à ajustement par friction, un mécanisme de verrouillage dédié peut fournir une sécurité de connexion supplémentaire là où des vibrations ou des mouvements répétés sont attendus.
Le choix d'un connecteur Ethernet doit commencer par les exigences électriques et environnementales du réseau plutôt que par son seul aspect. Les ingénieurs doivent évaluer le taux de transmission, l'impédance, la résistance de contact, la température de fonctionnement, le niveau de protection, la compatibilité des câbles et la configuration mécanique.
| Spécification | Valeur typique de la Réunion | Pourquoi c'est important |
|---|---|---|
| Impédance caractéristique | 100 Ω ± 5% | Aide à maintenir un comportement de signal différentiel approprié |
| Note actuelle | 1,5 A par contact | Définit la capacité de courant de contact continu |
| Tension nominale | 50 V | Définit la tension de fonctionnement spécifiée |
| Résistance des contacts | ≤10 mΩ initiale | Une résistance inférieure permet un contact électrique stable |
| Résistance d'isolation | ≥500 MΩ à 500 VCC | Indique les performances d'isolation |
| Compatibilité des câbles | CAT5e / CAT6 / CAT6a / CAT7 | Offre de la flexibilité pour la conception de systèmes Ethernet |
| Température de fonctionnement | -40°C à +85°C | Prend en charge les environnements de température exigeants |
Pour les systèmes à grande vitesse, les ingénieurs doivent également prendre en compte la perte d'insertion, la perte de réflexion, la construction du câble, la stratégie de blindage, la mise à la terre et le canal de transmission complet. Les performances du connecteur ne peuvent pas être évaluées indépendamment du câble, de la méthode de terminaison et de l'architecture du réseau.
Réunion spécifie la prise en charge des câbles CAT5e, CAT6, CAT6a et CAT7, y compris les conducteurs toronnés ou solides dans la gamme AWG 26-22 indiquée. Cela permet au connecteur d'être envisagé à la fois pour l'infrastructure Ethernet standard et pour les systèmes de communication industriels plus performants.
La polyvalence d'Ethernet rend les interfaces RJ45 pertinentes dans de nombreux systèmes industriels et commerciaux. Une version robuste devient particulièrement utile lorsque le connecteur doit résister à des contraintes environnementales ou mécaniques.
Les lignes de production automatisées dépendent de la communication entre les automates, les contrôleurs, les capteurs, les lecteurs, les ordinateurs industriels et autres équipements en réseau. Une interface Ethernet durable peut aider à maintenir des connexions stables pendant un fonctionnement continu.
Les caméras industrielles peuvent générer des quantités importantes de données d'image. La connectivité Ethernet haut débit est donc importante pour transférer les informations d'inspection entre les caméras, les ordinateurs industriels et les systèmes de contrôle.
Les équipements de surveillance extérieurs peuvent subir de la pluie, de la poussière, des variations de température et une exposition physique. Un connecteur IP approprié peut fournir une protection supplémentaire au niveau de l'interface Ethernet.
Les grands écrans LED et les équipements d'éclairage professionnels nécessitent souvent un contrôle et une communication de données fiables. Un connecteur avec des sorties de câble flexibles et un verrouillage sécurisé peut simplifier l'installation dans un équipement avec un espace restreint.
Les armoires de commande peuvent contenir plusieurs interfaces de communication dans une zone limitée. Les configurations à montage sur panneau et sur circuit imprimé offrent des options d'intégration supplémentaires aux fabricants d'équipements et aux intégrateurs de systèmes.
Lors de l'achat d'un connecteur Ethernet industriel, les acheteurs doivent définir l'application avant de comparer les produits individuels. La liste de contrôle suivante peut vous aider à affiner la sélection :
Pour les projets personnalisés, les acheteurs doivent également fournir les quantités de commande attendues, la longueur du câble, l'orientation du connecteur, les exigences de marquage, les préférences en matière de matériaux de boîtier et les contraintes d'installation. Ces détails permettent au fournisseur de recommander une configuration plutôt que de simplement proposer une pièce catalogue standard.
Réunion est un fabricant de connecteurs basé en Chine avec une expérience dans les produits d'alimentation, de signal, d'automatisation industrielle, de connecteurs étanches et d'assemblage de câbles. Ses capacités de fabrication comprennent la conception de connecteurs, le moulage par injection, le soudage, la coupe et le dénudage de fils, l'assemblage et l'assemblage de câbles.
Pour la gamme de produits RJ45, La Réunion précise que chaque unité subit des tests électriques avant expédition. La société propose également des configurations de montage sur câble, sur panneau et sur circuit imprimé, ainsi que des sorties de câble droites et à angle droit. Ces options peuvent être utiles aux OEM et aux intégrateurs de systèmes développant des équipements avec différentes configurations mécaniques.
L'activité manufacturière plus vaste de La Réunion comprend une installation de production d'environ 4 000 mètres carrés, environ 150 employés et 10 lignes de production. Son équipe R&D comprend plus de 10 ingénieurs expérimentés, tandis que l'entreprise réalise plus de 30 projets personnalisés par an. La société déclare également que son système qualité comprend les certifications ISO 9001, ISO 14001 et ISO 13485, avec des documents de conformité supplémentaires tels que RoHS et REACH disponibles pour les produits applicables.
Pour les acheteurs évaluant un fournisseur de connecteurs de signaux, ces capacités de fabrication et d'ingénierie peuvent être prises en compte parallèlement aux spécifications du produit, aux procédures de test, aux exigences de personnalisation et aux attentes en matière de livraison.
Le connecteur de signal Reunion RJ45 est spécifié pour la transmission de données jusqu'à 10 Gbit/s lorsqu'il est utilisé avec un câblage CAT6a ou CAT7 approprié et un équipement réseau compatible. Les performances réelles du système dépendent de l'ensemble du canal Ethernet, y compris le câble, la terminaison et les périphériques actifs.
Les configurations sélectionnées offrent une protection IP67 une fois accouplées, ce qui les rend adaptées aux applications où une protection contre l'exposition à la poussière et à l'eau est requise. L'installation complète doit toujours être évaluée pour l'entrée des câbles, les conditions de raccordement, la conception du boîtier et l'exposition environnementale.
La compatibilité spécifiée inclut les câbles CAT5e, CAT6, CAT6a et CAT7, prenant en charge les conducteurs toronnés ou solides dans la plage AWG 26-22 indiquée.
Le connecteur de signal industriel RJ45 est spécifié pour au moins 2 000 cycles d'accouplement. Ceci est particulièrement pertinent pour les équipements qui nécessitent un entretien, un remplacement, une inspection ou un entretien périodique sur le terrain.
Oui. En fonction des exigences du projet, la personnalisation peut inclure la configuration, la longueur du câble, le marquage, les options de boîtier et d'autres détails mécaniques. Les acheteurs doivent fournir l'environnement d'application, les spécifications du câble, la méthode d'installation, la quantité et le calendrier de livraison requis lorsqu'ils demandent un devis.
Une connexion Ethernet fiable commence par la sélection d'un connecteur qui correspond aux exigences électriques, mécaniques et environnementales de l'ensemble du système. Pour l'automatisation industrielle, la vision industrielle, la surveillance, les équipements LED et autres appareils en réseau, une interface RJ45 de qualité industrielle peut fournir la durabilité et la flexibilité d'installation nécessaires au-delà du matériel réseau de bureau conventionnel.
Réunion combine la compatibilité RJ45 avec des options de protection IP, de performances en température industrielle, de configurations de montage multiples, de verrouillage sécurisé et de transmission Ethernet haut débit. Si vous recherchez unConnecteur de signaux RJ45pour la production OEM, l'intégration de systèmes ou l'achat en gros, examinez d'abord vos exigences en matière de câbles et d'environnement, puis discutez de la configuration requise avec l'équipe d'ingénierie.
