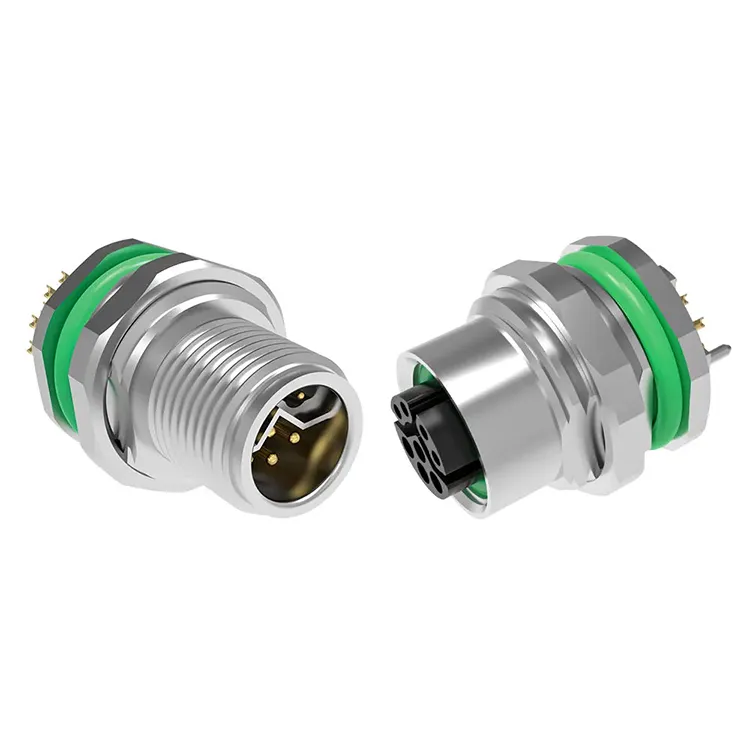

Réunionfournit leConnecteur industriel série M12comme solution d'interconnexion polyvalente pour l'automatisation industrielle, les capteurs, les actionneurs, les systèmes de bus de terrain, l'Ethernet industriel et la distribution d'énergie. Avec des configurations de 2 à 17 broches, de multiples options de codage, une protection IP67 et des options de blindage et d'assemblages de câbles, la famille de connecteurs est conçue pour les environnements industriels exigeants où des connexions électriques et mécaniques stables sont essentielles.
Un connecteur M12 est plus qu'un connecteur circulaire compact. Son interface filetée standardisée, son système de codage, son étanchéité environnementale et ses larges configurations électriques en font une technologie de connexion importante pour les équipements d'automatisation modernes. La série M12 peut prendre en charge des applications allant des capteurs et dispositifs IO-Link à PROFIBUS, DeviceNet, CANopen, Ethernet industriel, systèmes d'asservissement et distribution d'alimentation CC. Ce guide explique les spécifications clés, les options de codage, les scénarios d'application, les facteurs de sélection et les considérations de qualité que les ingénieurs et les équipes d'achat doivent évaluer lors du choix d'un connecteur industriel M12.
Table des matières
Pourquoi le connecteur M12 est-il largement utilisé dans l'automatisation industrielle ?
Quelles sont les principales spécifications d’un connecteur industriel M12 ?
En quoi les options de codage M12 diffèrent-elles ?
Où les connecteurs industriels M12 sont-ils couramment utilisés ?
Comment sélectionner le bon connecteur M12 ?
Quels facteurs de qualité les acheteurs doivent-ils vérifier ?
Foire aux questions sur les connecteurs industriels M12
Pourquoi le connecteur M12 est-il largement utilisé dans l'automatisation industrielle ?
Les équipements industriels ont besoin de connexions qui restent stables malgré les vibrations, l’humidité, les changements de température, la poussière et un entretien fréquent. Le format M12 répond à ces exigences avec une conception circulaire compacte et un mécanisme de couplage fileté.
Pour les ingénieurs automation, l’un de ses principaux avantages est la flexibilité. Différentes configurations de codage M12 sont conçues pour différentes fonctions électriques et de communication, aidant ainsi à éviter les connexions incompatibles. Le connecteur peut donc être intégré dans des capteurs, actionneurs, armoires de commande, appareils de terrain, moteurs, réseaux Ethernet et autres équipements industriels.
Les spécifications des produits de Reunion indiquent que sa série M12 est conçue conformément aux normes DIN EN 61076-2-101/109/111 pertinentes et peut atteindre une protection IP67 une fois accouplée. La gamme de produits comprend également des configurations blindées et non blindées, offrant des options pour les applications avec différentes exigences de compatibilité électromagnétique.
Pour les utilisateurs industriels, cette combinaison de dimensions standardisées, de choix de codage, de protection de l'environnement et de flexibilité d'application peut simplifier la conception et la maintenance du câblage.
Quelles sont les principales spécifications d’un connecteur industriel M12 ?
Choisir un connecteur en fonction uniquement de sa taille physique peut entraîner une connexion inappropriée. Les caractéristiques électriques, le codage, le nombre de broches, le blindage, la protection de l'environnement et la méthode de terminaison doivent tous être pris en compte avant l'achat.
| Paramètre | Gamme/caractéristique typique de la série M12 | Considération de la candidature |
|---|---|---|
| Nombre de broches | 2 à 17 broches selon le code | Choisissez en fonction des exigences de puissance et de signal |
| Note actuelle | Environ 0,5 à 16 A selon le code | Important pour les capteurs, les actionneurs, les moteurs et les circuits de puissance |
| Tension nominale | Environ 30 à 630 V selon la configuration | Doit correspondre à la tension de fonctionnement de l'équipement |
| Indice de protection | IP67 une fois accouplé | Convient à de nombreux environnements poussiéreux, humides et soumis à des lavages |
| Matériel de contact | Laiton plaqué or | Prend en charge un contact électrique stable et une résistance à la corrosion |
| Isolant | PA66 | Fournit une isolation électrique à l'intérieur du connecteur |
| Résistance des contacts | ≤3mΩ pour la plage spécifiée | Une résistance plus faible aide à maintenir l’efficacité électrique |
| Plage de température | -25°C à +85°C | Vérifier par rapport à l’environnement d’exploitation réel |
| Blindage | Versions blindées et non blindées | Le blindage peut être important dans les environnements électriquement bruyants |
| Conformité environnementale | Matériaux conformes RoHS | Utile pour les projets avec des exigences de conformité environnementale |
La valeur exacte dépend toujours du codage et de la configuration sélectionnés. Par exemple, les spécifications publiées par le fabricant répertorient des capacités de courant plus élevées pour les versions code S et code L que pour plusieurs configurations orientées signal. Par conséquent, le code du connecteur doit être sélectionné en même temps que les exigences électriques plutôt que traité comme un détail secondaire.
En quoi les options de codage M12 diffèrent-elles ?
Le codage M12 est l'un des facteurs les plus importants lors de la sélection d'un connecteur industriel. Différents agencements de touches sont destinés à différentes fonctions électriques ou de communication.
- Code A :Couramment utilisé pour les capteurs, les actionneurs, les dispositifs IO-Link et les applications de signaux CC. Les configurations peuvent aller de 2 à 17 broches.
- Code B :Couramment associé à PROFIBUS, DeviceNet et à d'autres applications de bus de terrain.
- Code C :Conçu pour les applications d'alimentation CA et disponible dans des configurations à plusieurs broches.
- Code D :Utilisé pour les applications Ethernet industrielles telles que les connexions réseau 100 Mbps.
- Code X :Conçu pour les applications Ethernet à haut débit et utilise généralement une configuration à 8 broches.
- Code S :Destiné aux applications d'alimentation CA à courant plus élevé et aux servomoteurs.
- Code L :Conçu pour la distribution d'énergie CC et les exigences de courant plus élevé.
Le système de codage contribue à réduire la possibilité de connecter des circuits incompatibles. Les ingénieurs doivent confirmer le code du connecteur, la disposition des broches, la tension, le courant et l'interface de raccordement spécifiés par le fabricant de l'équipement avant de finaliser un composant.
Où les connecteurs industriels M12 sont-ils couramment utilisés ?
Le format compact et la protection de l'environnement des connecteurs M12 les rendent adaptés à de nombreux points de connexion industriels.
Automatisation d'usine
Les connecteurs M12 sont fréquemment utilisés pour connecter des capteurs de proximité, des capteurs photoélectriques, des actionneurs, des modules d'E/S et des dispositifs de contrôle. Leur interface standardisée peut simplifier le câblage et la maintenance des machines.
Ethernet industriel
Les configurations D-code et X-code peuvent être utilisées pour les connexions réseau industrielles. Dans les lignes de production automatisées, des connexions Ethernet fiables sont importantes pour la communication entre les appareils de terrain, les contrôleurs, les commutateurs et autres équipements réseau.
Robotique et systèmes de mouvement
Les équipements robotiques peuvent exposer les connecteurs à des vibrations et à des mouvements répétés. Un système de couplage fileté fournit une connexion mécanique conçue pour résister au desserrage accidentel dans des conditions de fonctionnement normales.
Équipement extérieur et de lavage
Avec un indice de protection IP67 lorsqu'elles sont correctement couplées, les configurations M12 appropriées peuvent être utilisées dans des environnements où l'équipement peut rencontrer de l'eau, de la poussière ou des processus de nettoyage de routine. Une installation et une étanchéité correctes restent essentielles pour atteindre le niveau de protection spécifié.
Distribution d'énergie
Les options de code S et de code L étendent la plate-forme M12 au-delà des signaux de faible puissance. Selon la configuration sélectionnée, la série peut prendre en charge des connexions d'alimentation CA ou CC à courant plus élevé pour les équipements industriels.
Comment sélectionner le bon connecteur M12 ?
Un processus de sélection systématique peut contribuer à éviter les problèmes de compatibilité et les coûts de remplacement inutiles. Avant de passer une commande, évaluez les facteurs suivants :
- Identifiez l'application :Déterminez si la connexion est destinée aux capteurs, à la communication de données, à l'alimentation, aux moteurs ou à des fonctions mixtes.
- Confirmez le codage :Sélectionnez A, B, C, D, X, S, L ou une autre configuration applicable en fonction de l'interface de l'équipement.
- Vérifiez les exigences relatives aux broches :Assurez-vous que le nombre de contacts est suffisant pour tous les circuits d'alimentation et de signal requis.
- Vérifiez les caractéristiques électriques :Comparez les valeurs nominales de tension et de courant du connecteur avec les exigences réelles du système.
- Évaluer les conditions environnementales :Tenez compte de l’eau, de la poussière, des produits chimiques, des vibrations, de la température et de l’exposition extérieure.
- Déterminer les exigences de blindage :Des versions blindées peuvent être envisagées lorsque les interférences électromagnétiques peuvent affecter l'intégrité du signal.
- Sélectionnez la résiliation :En fonction de la structure de l'équipement, les options peuvent inclure des terminaisons à souder, à souder par immersion, à sertir ou à conducteur volant.
- Confirmez les exigences en matière de câble :Le matériau du câble, la longueur, la flexibilité, le rayon de courbure et l'orientation du connecteur doivent correspondre à l'environnement d'installation.
Pour les projets impliquant plusieurs types de connecteurs, il est également utile de préparer un calendrier de connexion indiquant le périphérique, le code du connecteur, le nombre de broches, la fonction électrique, les spécifications du câble et l'interface d'accouplement. Il constitue une référence pratique pour les équipes d’approvisionnement et de production.
Quels facteurs de qualité les acheteurs doivent-ils vérifier ?
La qualité des connecteurs industriels est étroitement liée à la stabilité de la connexion à long terme. Un produit peut ressembler extérieurement tout en présentant des différences significatives dans les matériaux de contact, le placage, l'étanchéité, la cohérence de l'assemblage et l'inspection électrique.
La Réunion déclare que sa série M12 utilise des contacts en laiton plaqués or, des isolants PA66 et une résistance de contact déclarée ne dépassant pas 3 mΩ. Le fabricant décrit également des tests électriques à 100 % pour chaque unité et une vérification de l'immersion IP67 au niveau du lot. Ses informations publiées sur la qualité répertorient en outre la conformité aux normes ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 et RoHS dans son cadre de qualité et de conformité.
Pour les équipes achats, les points de contrôle qualité suivants sont particulièrement utiles :
- Spécifications des matériaux et du placage
- Résistance de contact et performances d’isolation
- Vérification de la protection IP
- Exigences du cycle d'accouplement mécanique
- Performance de blindage le cas échéant
- Procédures de tests électriques
- Traçabilité des lots et documentation d’inspection
- Cohérence de l'assemblage des câbles et des terminaisons
Ces facteurs fournissent une base plus complète pour évaluer un connecteur industriel que le seul prix unitaire. Pour les projets OEM et en volume, le support technique, la capacité de personnalisation, la traçabilité de la production et la cohérence des livraisons peuvent également influencer la valeur totale de l'approvisionnement.
Foire aux questions sur les connecteurs industriels M12
Qu'est-ce qu'un connecteur industriel série M12 ?
Un connecteur industriel de la série M12 est un connecteur circulaire compact avec une interface filetée nominale de 12 mm. Il est largement utilisé pour les capteurs industriels, les actionneurs, les équipements d'automatisation, les réseaux de communication et les connexions électriques. Différentes configurations de codage et de broches permettent à la même plate-forme de connecteur générale de servir différentes applications.
Un connecteur M12 est-il étanche ?
Les configurations M12 appropriées peuvent atteindre une protection IP67 lorsqu'elles sont correctement couplées. Cela signifie que le produit spécifié peut fournir une protection contre la pénétration de poussière et l'immersion temporaire dans l'eau dans des conditions de test définies. Les performances réelles dépendent de l'accouplement correct, des composants d'étanchéité, de l'installation et de la configuration du produit.
Quelle est la différence entre les connecteurs M12 code A et code D ?
Les connecteurs M12 code A sont couramment utilisés pour les capteurs, les actionneurs, IO-Link et les applications générales de signaux ou CC, tandis que les versions code D sont principalement conçues pour les applications Ethernet industrielles. Le codage empêche l'accouplement accidentel d'un mauvais type de connecteur.
Les connecteurs M12 peuvent-ils transporter à la fois l’alimentation et les données ?
Oui, selon la configuration. Certaines configurations de code A peuvent combiner des fonctions d'alimentation et de signal, tandis que les applications nécessitant une puissance plus élevée et une communication de données séparée peuvent utiliser différents codes M12 pour leurs circuits respectifs.
Comment choisir le connecteur M12 adapté à ma machine ?
Commencez par l'interface de l'appareil et identifiez le codage requis, le nombre de broches, la tension, le courant, le protocole de communication, le blindage, l'indice de protection, le type de câble et la méthode de terminaison. Si le connecteur est un composant de remplacement, il est également recommandé de faire correspondre le numéro de pièce d'origine ou le dessin de l'équipement.
Conclusion
Le connecteur industriel de la série M12 offre une solution de connexion standardisée et adaptable pour les systèmes d'automatisation modernes. Sa gamme d'options de codage, de configurations de broches, de caractéristiques électriques, de choix de blindage et de protection IP67 lui permet de tout prendre en charge, des capteurs et dispositifs IO-Link à l'Ethernet industriel et aux applications de puissance à courant plus élevé. Pour les OEM, les intégrateurs de systèmes et les fabricants d’équipements industriels, la sélection du connecteur conformément aux spécifications électriques et environnementales complètes est essentielle pour des performances fiables sur le terrain. Si vous avez besoin d'aide pour sélectionner une configuration appropriée, un assemblage de câbles personnalisé ou une solution de volume pour votre application,Contactez-nouspour discuter de vos besoins avec l'équipe d'ingénierie et de production de La Réunion.
