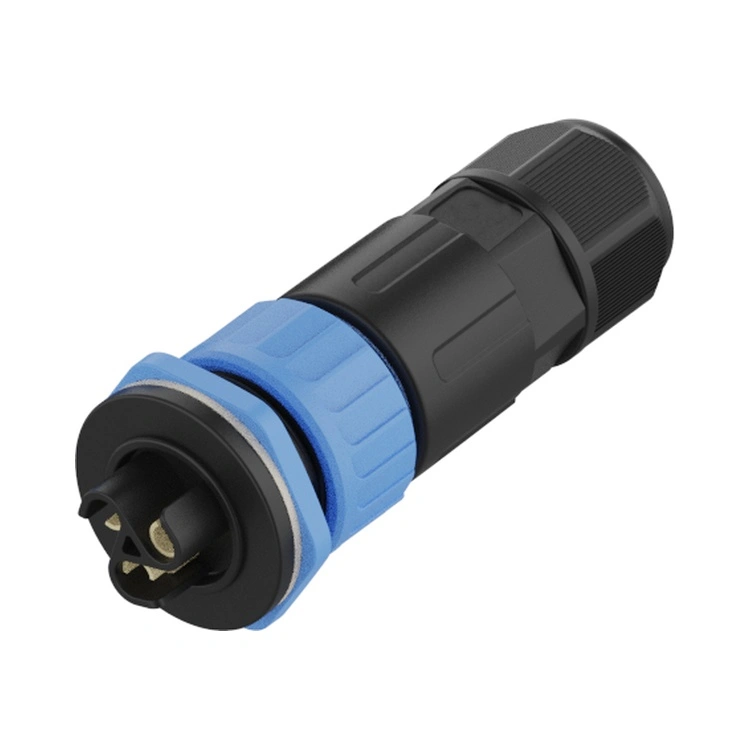

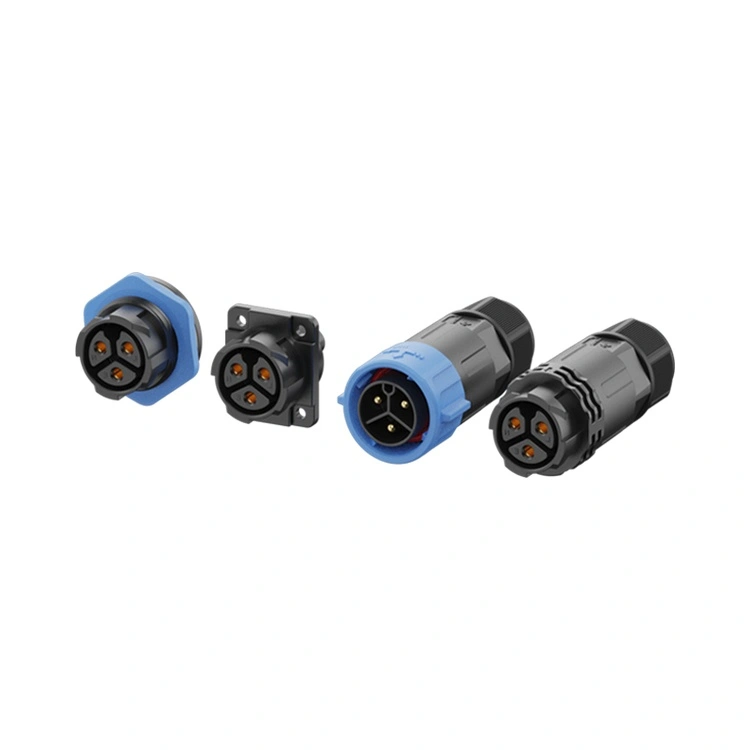

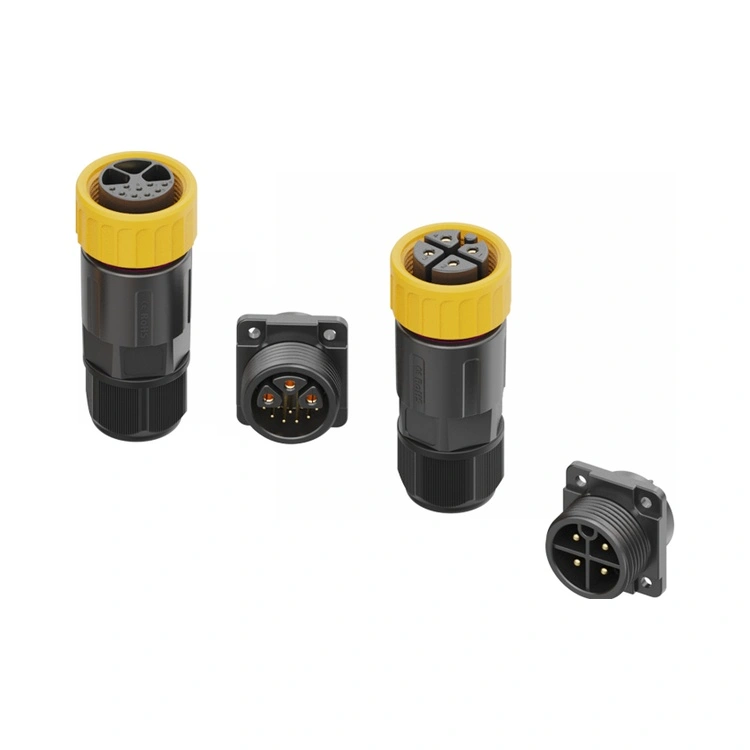

Le connecteur étanche en plastique de la série M25 est l'interconnexion phare de la Réunion, résistante à la corrosion et à courant élevé, conçue pour les applications où une puissance importante (jusqu'à 30 A) doit coexister avec des conditions environnementales agressives. Ce connecteur circulaire fileté combine une interface robuste de 25 mm avec une étanchéité Ip67/IP68 et un boîtier thermoplastique PA66 haute résistance qui est intrinsèquement résistant à la corrosion : pas de rouille, pas d'oxydation et pas de dégradation du placage.
Disponible en configurations de 2 à 12 broches, y compris les variantes hybrides à signal d'alimentation
, la série M25 prend en charge à la fois l'alimentation en courant élevé (jusqu'à 20 A) et les signaux de commande basse tension au sein d'un seul connecteur.
Le mécanisme de verrouillage fileté garantit une fiabilité d'accouplement constante sur des centaines de cycles, tandis que les contacts sont usinés en laiton avec un placage or sélectif pour maintenir une faible résistance de contact. La Réunion fabrique la série de plastiques M25 selon un processus intégré verticalement : du moulage par injection de précision à l'assemblage automatisé et aux tests 100 % électriques.
| Fonctionnalité | Avantage |
| Boîtier PA66 résistant à la corrosion | Pas de rouille, pas d'oxydation, conçu pour les environnements salins, marins et exposés aux produits chimiques. |
| Jusqu'à 60 % de réduction de poids | Significativement plus léger que ses équivalents en laiton, réduit la charge structurelle sur l'équipement et les supports de montage. |
| Courants nominaux jusqu'à 30A | Gère les charges de puissance les plus élevées de la série M, adaptées aux moteurs lourds, aux chargeurs de véhicules électriques et à la distribution d'énergie. |
| IP67/IP68 étanche | Résiste à une immersion continue – fiable pour les installations offshore, côtières et sujettes aux inondations. |

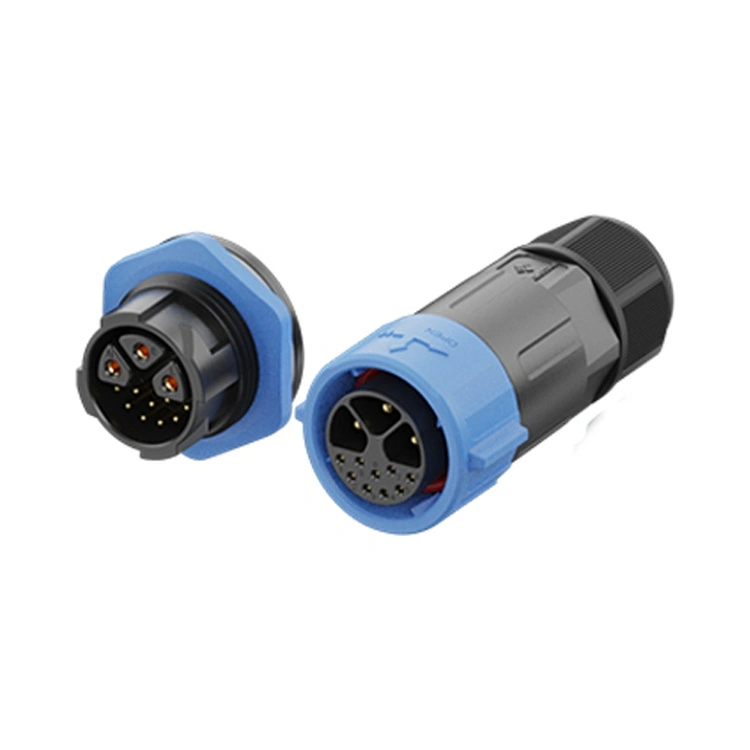

| Configurations hybrides 3+2, 3+5, 3+9 | Combine 3 broches d'alimentation à courant élevé (jusqu'à 20 A) avec 2, 5 ou 9 broches de signal : réduit le nombre de câbles et l'espace sur le panneau. |
| Contacts en laiton plaqué or | Faible résistance de contact (≤3 mΩ) et protection contre la corrosion : maintient les performances dans les environnements humides. |
| Verrouillage fileté | Accouplement résistant aux vibrations : empêche le desserrage dû aux mouvements des machines lourdes et aux cycles thermiques. |
| -40°C à +105°C Fonctionnement | Une large plage de températures couvre des conditions industrielles, marines et extérieures extrêmes. |
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 3+2 broches | 3+5 broches | 3+9 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Note actuelle | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Section de fil | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Température de fonctionnement :-40°C ~ +105°C
Indice de protection :IP65 / IP67 / IP68 (état accouplé)
Matériau du boîtier :PA66
Matériel de contact :Laiton plaqué or
Résistance des contacts :≤3mΩ
Cycles d'accouplement :≥500
Poids:Environ 60 % plus léger que les connecteurs en laiton comparables
Cote d'inflammabilité :UL 94 V-0
Tous les matériaux sont conformes à RoHS
| Aspect | Série plastique Réunion M25 | Connecteurs métalliques M25 | Marques de connecteurs en plastique haut de gamme |
| Résistance à la corrosion | Excellent – PA66 | Dépend du placage – risque de rouille dans le brouillard salin | Variable |
| Poids | Jusqu'à 60 % plus léger | Lourd – les tensions montent | Semblable à La Réunion |
| Prix | Tarification adaptée au volume | 3-4× plus élevé | 2-3× plus élevé |
| Note actuelle | Jusqu'à 30A | Jusqu'à 30A | Généralement inférieur |
| Options hybrides | 3+2, 3+5, 3+9 broches | Limité | Limité |
| Tests 100 % électriques | Chaque unité | Basé sur des échantillons | Basé sur des échantillons |
| Traçabilité | ERP traçable | Oui | Oui |
| Délai de mise en œuvre | 15-17 jours | 4-8 semaines | 4-6 semaines |
| Personnalisation MOQ | Faible (100 pièces) | Élevé (500+) | Élevé (500+) |
| Certifications ISO | 9001, 14001, 13485 | Habituellement 9001 | Habituellement 9001 |
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité : conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale : réduction vérifiée des déchets et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux : applicable au M25 utilisé dans les équipements de diagnostic ou de surveillance. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés nord-américains. |
| RoHS | Restriction des substances dangereuses – conformité à la directive européenne. |
La ligne de production de connecteurs en plastique M25 de La Réunion fonctionne sous des contrôles de processus stricts. L'étanchéité IP67 est vérifiée sur chaque lot de production grâce à des tests d'immersion réels (1 m, 30 minutes). Les enregistrements de tests, les certificats de matériaux et les rapports d'inspection sont conservés pour chaque lot.
L'intensité nominale du connecteur en plastique M25 est déterminée par le système de contact et le calibre du fil, et non par le matériau du boîtier. Le boîtier PA66 est un thermoplastique haute température avec une température de déflexion thermique supérieure à 200 °C, bien au-dessus de la plage de fonctionnement du connecteur de -40 °C à +105 °C. Les contacts eux-mêmes sont en laiton plaqué or et l'intensité nominale (jusqu'à 30 A) est validée par des tests d'échauffement conformément à la norme CEI 60512. Lors de nos tests, l'échauffement du connecteur en plastique M25 au courant nominal se situe dans les mêmes limites que celles des connecteurs métalliques équivalents. La conductivité thermique inférieure du boîtier est compensée par une géométrie optimisée de l'isolant et une conception de contact qui dissipe efficacement la chaleur à travers les conducteurs du câble et l'interface du panneau.
Oui, le connecteur en plastique M25 est bien adapté aux applications de recharge de véhicules électriques, en particulier :
Bornes de recharge CA installées dans des endroits côtiers ou très humides.
Chargeurs embarqués nécessitant des interconnexions résistantes à la corrosion.
Interfaces de gestion de batterie combinant puissance et signal.
Les propriétés anticorrosion du boîtier PA66 sont particulièrement précieuses pour les chargeurs de véhicules électriques installés dans les zones côtières (embruns salés), en milieu urbain (sel de déneigement en hiver) ou dans les zones industrielles (exposition aux produits chimiques). L'étanchéité IP68 protège de la pluie et du lavage. Pour une charge rapide DC (100 A+), nous recommandons des connecteurs industriels plus grands spécialement conçus pour les applications DC à courant élevé.
