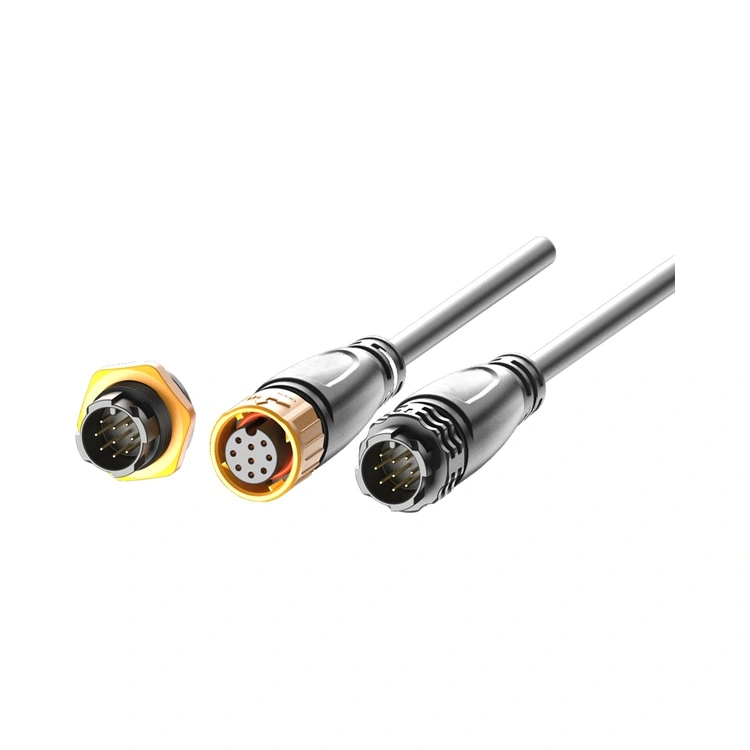

Le connecteur étanche de la série M25 est l'interconnexion industrielle de la plus haute capacité de la Réunion au sein de la famille de la série M, conçue pour les applications où une fourniture d'énergie importante doit coexister avec la protection de l'environnement. Ce connecteur circulaire fileté combine une interface robuste de 25 mm avec une étanchéité IP67/IP68, ce qui le rend adapté aux équipements lourds, aux connexions de moteurs, aux systèmes de distribution d'énergie, aux infrastructures de recharge de véhicules électriques et aux installations d'énergie renouvelable où l'humidité, la poussière et les vibrations constituent des défis constants.

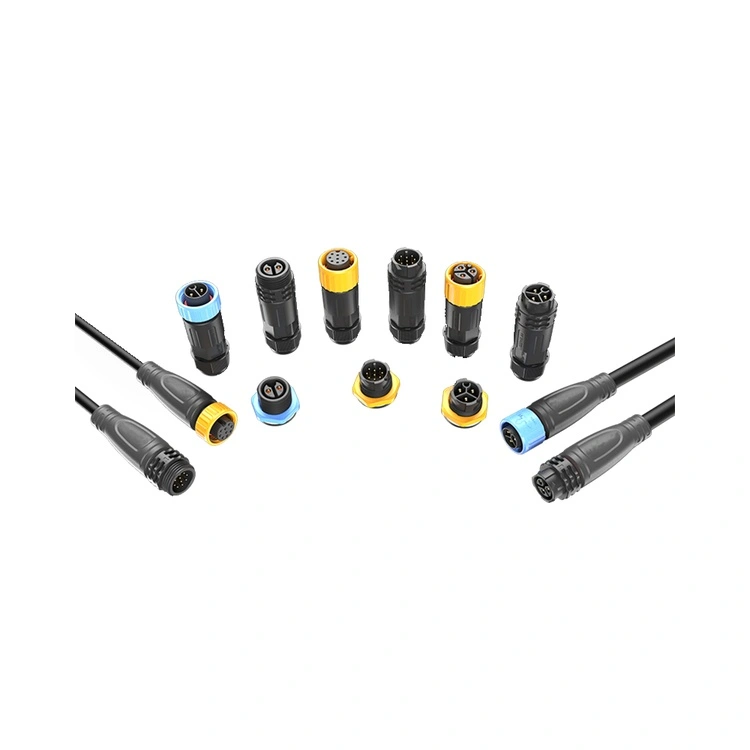

Disponible dans des configurations de 2 à 12 broches, y compris des variantes hybrides de signal d'alimentation 5, 3+9 broches qui combinent des contacts de puissance à courant élevé avec des contacts de signal basse tension dans un seul boîtier, la série M25 prend en charge une large gamme d'applications haute puissance.
Les contacts sont usinés en laiton avec un placage d'or sélectif, maintenant une résistance de contact faible et stable sur des centaines de cycles d'accouplement. Le courant maximum pouvant être pris en charge est de 30 A par contact.

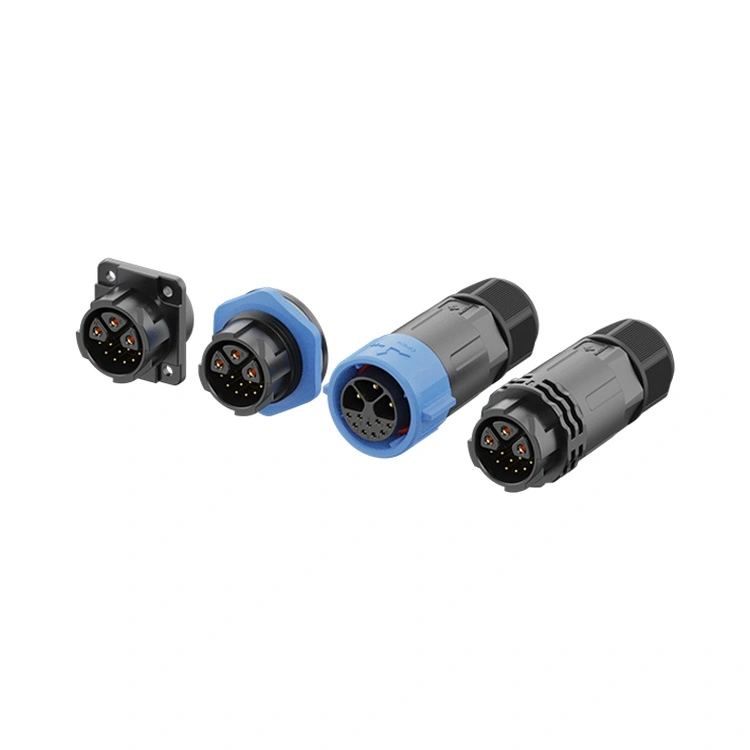

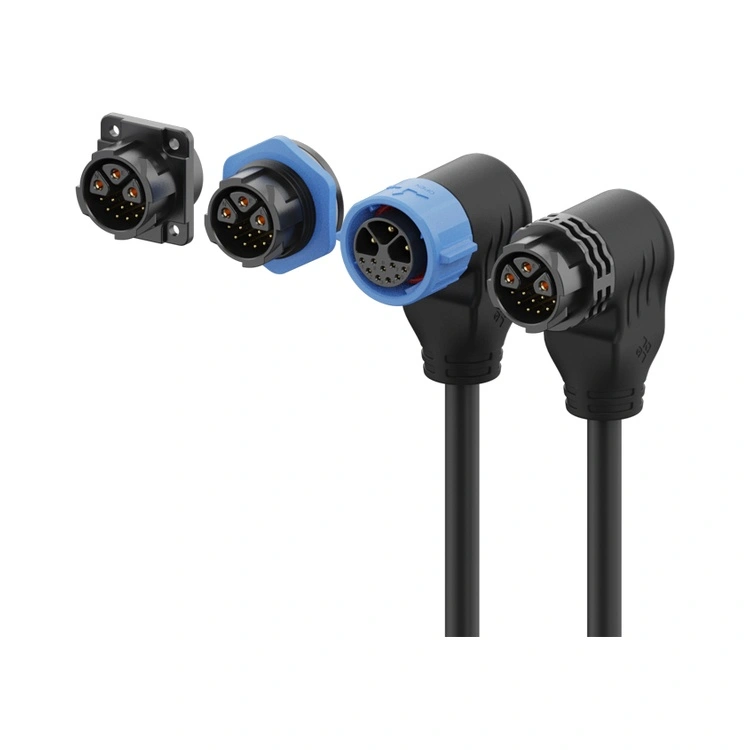

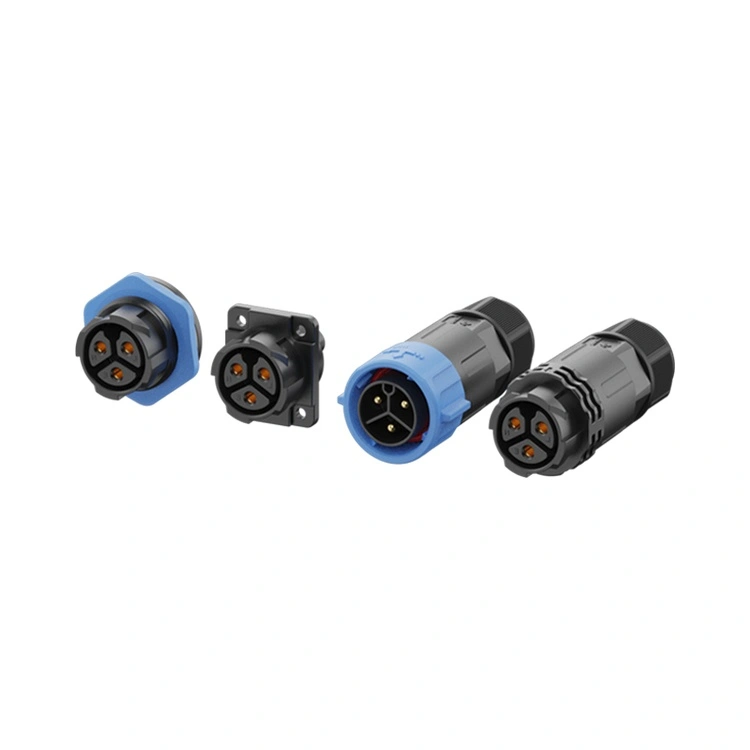

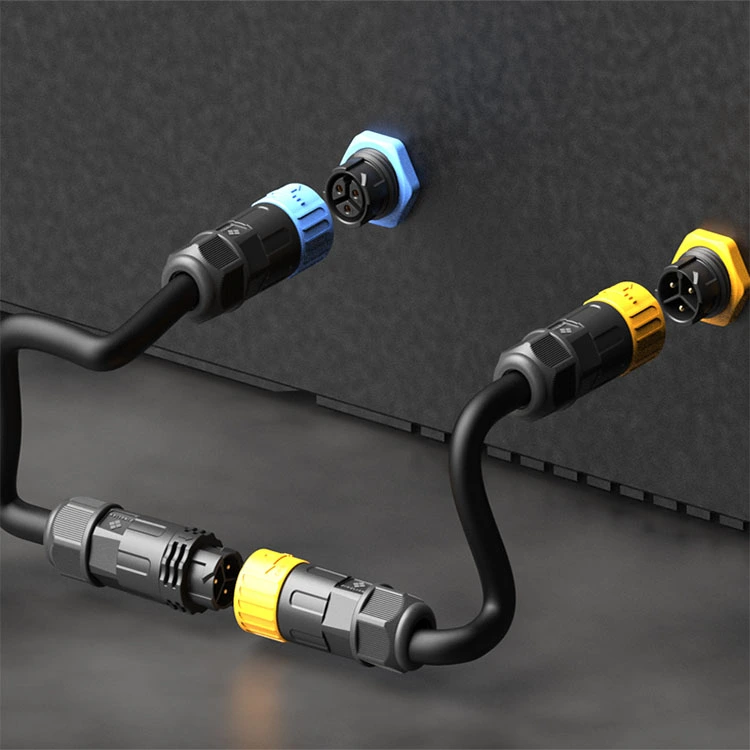

La Réunion fabrique la série M25 selon un processus intégré verticalement : de l'usinage de précision à l'assemblage automatisé et aux tests 100 % électriques. Disponible en versions à montage sur panneau et à montage sur câble avec soudure.
| Fonctionnalité | Avantage |
| Courants nominaux jusqu'à 30A | Gère les charges de puissance les plus élevées de la série M, adaptées aux moteurs lourds, aux chargeurs de véhicules électriques et à la distribution d'énergie industrielle. |
| IP67 étanche | Résiste à la poussière, à l'immersion temporaire et à l'immersion prolongée, fiable pour les environnements extérieurs et lavables. |
| Options hybrides 3+2, 3+5, 3+9 broches | Combine des broches d'alimentation à courant élevé (jusqu'à 20 A) avec des broches de signal basse tension dans un seul connecteur : réduit le nombre de câbles et l'espace sur le panneau. |
| Mécanisme de verrouillage fileté | Accouplement résistant aux vibrations : empêche le desserrage dû aux mouvements des machines lourdes et aux cycles thermiques. |
| Contacts en laiton plaqué or | Faible résistance de contact (≤3 mΩ) et protection contre la corrosion : maintient les performances dans les environnements humides et extérieurs. |
| Isolant thermoplastique haute température | Fonctionnement de -40 °C à +105 °C : couvre des conditions de température industrielle et extérieure extrêmes. |
| Boîtier entièrement en plastique | Matériaux thermoplastiques haute température - Adaptés aux environnements difficiles |
| Options de résiliation multiples | Soudure, dip-solde : s'adapte à différentes méthodes d'assemblage. |
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 3+2 broches | 3+5 broches | 3+9 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| Note actuelle | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Section de fil | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Température de fonctionnement :-40°C ~ +105°C
Indice de protection :IP65 / IP67 / IP68 (état accouplé)
Matériau du boîtier :Thermoplastique haute température
Matériel de contact :Laiton plaqué or
Résistance des contacts :≤3mΩ
Cycles d'accouplement :≥500
Cote d'inflammabilité :UL 94 V-0
Tous les matériaux sont conformes à RoHS
| Aspect | Série Réunion M25 | Marques européennes haut de gamme M25 | M25 sans marque à faible coût |
| Prix | Tarification adaptée au volume | 3-4× plus élevé | Moins cher à l'avance |
| Note actuelle | Jusqu'à 30A | Jusqu'à 25 A typique | Variable, souvent exagérée |
| Options hybrides | 3+2, 3+5,3+9 – standard | Limité | Non offert |
| Vérification IP67 | Testé par immersion par lots | Testé par lots | Non vérifié |
| Tests 100 % électriques | Chaque unité | Basé sur des échantillons | Aléatoire ou aucun |
| Plaqué Or | standard | ≥0,2-0,4µm | Mince ou aucun |
| Traçabilité | ERP traçable de la résine au connecteur fini | Oui | Aucun |
| Délai de mise en œuvre | 12-15 jours | 4-8 semaines | Imprévisible |
| Personnalisation MOQ | Faible (100 pièces) | Élevé (500+) | Non offert |
| Assistance technique | Réponse 24 heures sur 24 d'une équipe d'ingénieurs de 10 personnes | Bien mais plus lent | Limité |
| Certifications ISO | 9001, 14001, 13485 | Habituellement 9001 | Généralement aucun |
L'atout Réunion : Vous bénéficiez d'une étanchéité IP67 documentée, de configurations de signal d'alimentation hybrides et d'intensités nominales jusqu'à 30 A, le tout à un prix avantageux, sans le coût élevé des marques européennes.
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité : conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale : réduction vérifiée des déchets et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux : applicable au M25 utilisé dans les équipements de diagnostic ou de surveillance. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés nord-américains. |
| RoHS | Restriction des substances dangereuses – conformité à la directive européenne. |
| Considération | M20 | M25 |
| Courant maximal | 20A | 30A |
| Robustesse Mécanique | Standard | Plus robuste : coque plus grande, parois plus épaisses |
| Capacité du câble | Jusqu'à 2,0 mm² | Jusqu'à 4,0 mm² |
| Espace du panneau | Plus compact | Nécessite une découpe plus grande |
| Options hybrides | Non | 3+2, 3+5,3+9 |
Choisissez le M25 lorsque :
Vous avez besoin d’une robustesse mécanique maximale pour les applications intensives.
Votre application implique des câbles plus gros ou des contraintes mécaniques plus élevées.
Vous avez besoin de la plus grande coque pour une manipulation facile avec des mains gantées.
L'espace de votre panneau permet une découpe plus grande de 25 mm.
Choisissez le M20 lorsque l'espace du panneau est limité ou l'application ne nécessite pas de robustesse mécanique supplémentaire.
Oui, la série M25 est bien adaptée aux infrastructures de recharge des véhicules électriques, en particulier pour :
Bornes de recharge CA.
Chargeurs embarqués (courants continus modérés).
Interfaces du système de gestion de batterie (alimentation + signal).
L'intensité nominale de 30 A du M25, son étanchéité IP67 et ses configurations de signal d'alimentation hybride en font un choix pratique pour de nombreuses applications de recharge de véhicules électriques. Pour une charge rapide CC (100 A+), nous recommandons des connecteurs industriels plus grands spécialement conçus pour les applications CC à courant élevé.
Pour atteindre et maintenir l’étanchéité IP67, La Réunion recommande :
Couple d'accouplement – Serrez à la main l'écrou d'accouplement jusqu'à ce que le joint torique entre en contact avec la surface du panneau, puis appliquez un couple supplémentaire de 1,2 à 1,5 Nm à l'aide d'une clé dynamométrique. Ne dépassez pas 1,8 Nm.
Inspection du joint torique – Remplacez le joint torique si une déformation, une fissuration ou un durcissement est visible.
Calendrier de remplacement – Pour les applications exigeantes (lavage quotidien, exposition extérieure), remplacez les joints toriques chaque année. Pour les environnements industriels standards, tous les 2-3 ans.
Rayon de courbure du câble– Maintenir un diamètre de câble minimum de 5× à l'entrée du connecteur.
Orientation du câble– Pour les applications extérieures/lavage, orientez la sortie du câble vers le bas pour éviter l'accumulation de liquide près de l'interface du joint.
