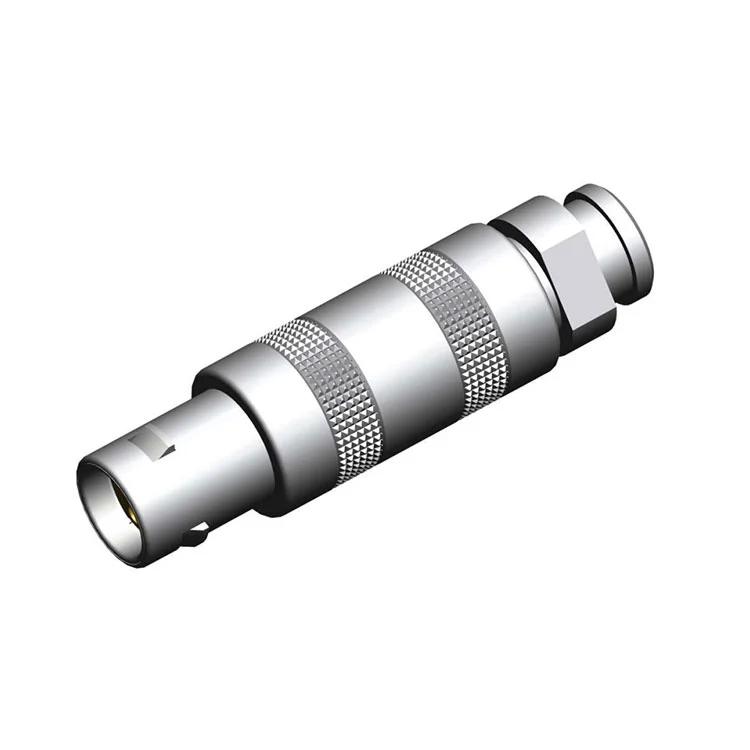

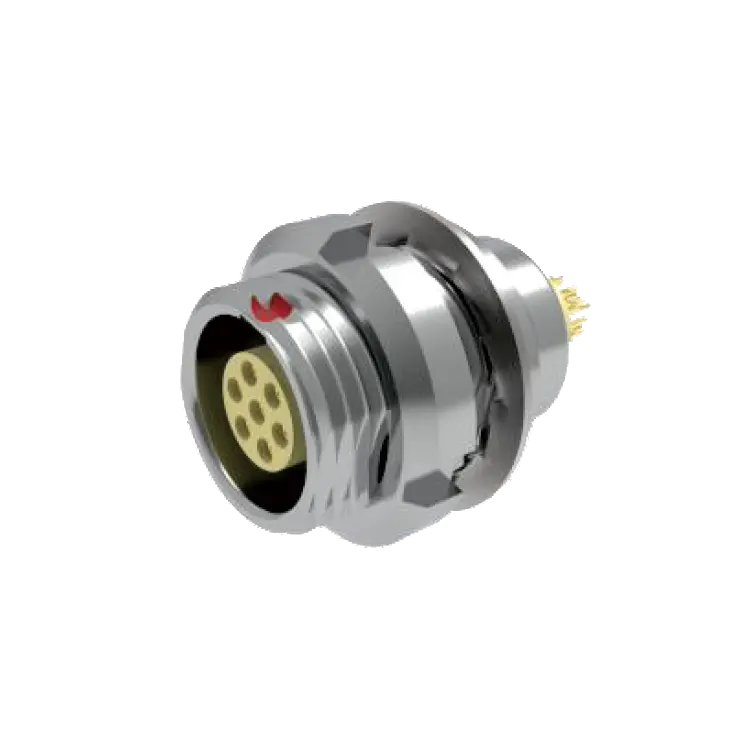

Qu'est-ce que le connecteur push-pull métallique série S ?
LeConnecteur push-pull en métal série Sest un connecteur circulaire compact développé pour les applications nécessitant des connexions électriques fiables dans des espaces d'installation limités. Contrairement aux connecteurs filetés conventionnels, son mécanisme d'auto-verrouillage push-pull permet un accouplement et un désaccouplement rapides tout en fournissant un retour tactile et sonore lorsque la connexion est correctement engagée.
Réunion positionne la série S pour les équipements portables et à espace restreint où la taille du connecteur, la fiabilité mécanique, le blindage et la facilité d'utilisation influencent tous la conception du système. Sa construction métallique offre une résistance mécanique et un blindage électromagnétique à 360 degrés, tandis que son profil mince permet de minimiser la saillie du panneau de l'équipement.
La série est disponible en plusieurs tailles de coque et configurations de contacts. En fonction de la configuration, les ingénieurs peuvent sélectionner une terminaison à souder ou PCB pour répondre aux différentes exigences d'assemblage. Cette flexibilité rend le connecteur adapté aussi bien aux prototypes compacts qu'aux équipements professionnels produits en série.
Quels sont les principaux avantages de la série S ?
La sélection des connecteurs est rarement basée sur une seule spécification. Pour les appareils électroniques portables et les équipements professionnels, les concepteurs doivent généralement équilibrer l’espace d’installation, la sécurité des connexions, l’intégrité du signal, la durabilité et les exigences de fabrication. La série S répond à ces facteurs grâce à plusieurs caractéristiques de conception.
Construction compacte et légère
La conception à profil bas réduit la quantité de boîtier de connecteur dépassant de la surface de montage. Ceci est particulièrement précieux dans les instruments portables et les châssis compacts où chaque millimètre d’espace sur le panneau compte.
Verrouillage push-pull rapide
Le mécanisme d'auto-verrouillage permet une utilisation rapide d'une seule main. Un clic audible et un retour tactile aident les opérateurs à identifier un engagement réussi, ce qui est particulièrement utile lorsque les connecteurs doivent être installés dans des positions confinées ou visuellement restreintes.
Blindage CEM à 360 degrés
Le boîtier entièrement métallique offre un blindage électromagnétique continu autour de l'interface de connexion. Les spécifications publiées indiquent une atténuation de plus de 60 dB à 100 MHz, ce qui rend la série adaptée aux équipements où les interférences électromagnétiques peuvent affecter les signaux sensibles.
Durabilité d'accouplement élevée
La série S est conçue pour des connexions et déconnexions répétées, avec une durabilité nominale de plus de 5 000 cycles d'accouplement. Ceci est important pour les équipements de test, les instruments médicaux et les systèmes portables qui sont fréquemment entretenus ou reconfigurés.
- Installation de panneaux à profil bas
- Fonctionnement push-pull à verrouillage automatique
- Boîtier métallique pour blindage électromagnétique
- Plusieurs tailles de coque et configurations de contacts
- Plus de 5 000 cycles d'accouplement
- Options de température de fonctionnement de -45°C à +125°C
Quelles sont les principales spécifications techniques ?
Comprendre les spécifications électriques et mécaniques est essentiel avant d'intégrer un connecteur circulaire dans un nouveau produit. Les spécifications suivantes résument la configuration publiée de la série S.
| Paramètre | Spécification de la série S |
|---|---|
| Matériau de la coque | Laiton, standard |
| Tailles de coque | 0, 1 et 2 |
| Options de contact | 2 à 6 broches sur la configuration référencée ; des options de densité plus élevée peuvent être disponibles |
| Note actuelle | 5A à 15A par contact, selon le calibre du contact |
| Tension nominale | 200 V à 500 V CA/CC |
| Cycles d'accouplement | Plus de 5 000 opérations |
| Plage de température | -45°C à +125°C |
| Blindage EMI | Blindage métallique à 360° ; Atténuation >60 dB à 100 MHz |
| Protection contre la pénétration | Norme IP50 |
| Résistance au brouillard salin | Plus de 72 heures |
| Résistance des contacts | ≤5 mΩ initiale |
| Résistance d'isolation | ≥5 000 MΩ à 500 VCC |
Les valeurs nominales réelles doivent toujours être vérifiées par rapport à la configuration spécifique du connecteur, à la taille du contact, à la méthode de terminaison et aux conditions de fonctionnement prévues avant la qualification du produit final.
Où le connecteur push-pull métallique série S est-il utilisé ?
La combinaison de dimensions compactes, de verrouillage rapide, de blindage et de durabilité mécanique rend la série S adaptée aux équipements nécessitant des connexions fréquentes tout en conservant un faible encombrement global.
Équipement médical et diagnostique
Les systèmes à ultrasons portables, les moniteurs patient, les oxymètres de pouls, les équipements électrochirurgicaux et les instruments de diagnostic peuvent bénéficier de connecteurs compacts qui restent sécurisés pendant le déplacement et l'entretien de l'équipement. La fiabilité des connecteurs est particulièrement importante lorsque les signaux électriques doivent rester stables lors d'une utilisation répétée.
Équipement de test et de mesure
Les oscilloscopes portables, les multimètres, les analyseurs logiques, les équipements d'étalonnage et les instruments de test environnemental nécessitent souvent des interfaces externes compactes. Le mécanisme push-pull peut simplifier les changements de connexion fréquents tandis que la coque métallique aide à protéger les signaux sensibles des interférences électromagnétiques.
Technologie portable et portable
Les exosquelettes industriels, les systèmes de surveillance portables, les équipements montés sur la tête et autres appareils électroniques portables peuvent être confrontés à des contraintes strictes d'espace et de poids. Un connecteur circulaire mince offre aux concepteurs une autre option lorsque les interfaces conventionnelles plus grandes ne conviennent pas.
Équipement audiovisuel professionnel
Les enregistreurs portables, les caméras de diffusion, les émetteurs sans fil et les équipements professionnels associés peuvent nécessiter des connecteurs capables de résister à des manipulations répétées. Une interface à verrouillage rapide peut améliorer la convivialité sur le terrain sans dépendre d'un long processus d'accouplement de filetage.
Comment les ingénieurs doivent-ils sélectionner le bon connecteur ?
Le choix d'un connecteur doit commencer par les exigences électriques, mécaniques, environnementales et d'installation réelles de l'équipement plutôt que de simplement sélectionner le plus petit modèle disponible.
- Déterminez les besoins en matière de contact :Identifiez le nombre de circuits d'alimentation et de signaux nécessaires et laissez suffisamment de place pour les modifications de conception futures.
- Vérifiez les caractéristiques électriques :Comparez la tension et le courant de fonctionnement avec les valeurs nominales du connecteur, en tenant compte du calibre de contact et de la température.
- Évaluez l’espace disponible :Confirmez la taille de la coque, la découpe du panneau, la profondeur du connecteur, le routage des câbles et l'espace libre autour de l'interface d'accouplement.
- Considérez la fréquence d'accouplement :Pour les équipements fréquemment entretenus, donnez la priorité aux connecteurs conçus pour des cycles d’accouplement répétés.
- Examinez les conditions environnementales :La température, les vibrations, les chocs, l'humidité, la corrosion et les interférences électromagnétiques peuvent tous influencer le choix du connecteur.
- Définissez la méthode de terminaison :Décidez si la terminaison par soudure, PCB ou assemblage de câbles correspond le mieux au processus de fabrication.
Pour les projets OEM, il est également utile d'évaluer le connecteur ainsi que l'assemblage de câbles, le boîtier, le serre-câble, la structure du panneau et le schéma de câblage. Cette approche réduit les problèmes d’intégration lors des étapes de production ultérieures.
Comment la série S peut-elle être personnalisée ?
Différentes plates-formes d'équipement nécessitent souvent des configurations de connecteurs différentes. Reunion propose des options de personnalisation qui permettent d'adapter la série S aux exigences spécifiques en matière de mécanique et d'assemblage de câbles.
| Zone de personnalisation | Options disponibles |
|---|---|
| Finition/couleur de la coque | Argent, noir ou couleurs RAL sélectionnées |
| Placage de contact | Options en or, argent ou étain |
| Jauge de câble | 32AWG à 20AWG |
| Matériaux de la veste | PVC, PUR, silicone ou PTFE |
| Marquage laser | Logo, numéro de pièce, code-barres ou autre identification |
| Conditionnement | Tubes antistatiques, rubans et bobines et étiquetage personnalisé |
Des assemblages de câbles personnalisés peuvent également être fournis avec des longueurs, des calibres, des configurations de blindage et des manchons anti-traction surmoulés. Cela peut simplifier l'approvisionnement en permettant à un OEM de se procurer un connecteur et un assemblage de câbles prêts à installer en tant que composant intégré.
Comment la Réunion contrôle-t-elle la qualité des produits ?
Pour les connecteurs professionnels, une fabrication cohérente est aussi importante que la conception de base du produit. La Réunion déclare que son processus de production couvre l'usinage de précision, le traitement de surface, l'emboutissage et le placage par contact, le moulage par insert, l'assemblage, les tests électriques, les tests mécaniques et l'emballage.
Les dimensions critiques de la production sont contrôlées grâce à un usinage de précision et à la surveillance des processus. Les produits finis sont soumis à une inspection électrique et mécanique, notamment la résistance de contact, la résistance d'isolement, la tenue diélectrique, la continuité, la force d'accouplement et des contrôles visuels.
Selon les informations sur le produit, le système qualité de La Réunion comprend les normes ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, le statut reconnu UL et la conformité RoHS. La société déclare également que les connecteurs de la série S subissent des tests électriques et mécaniques à 100 % avant expédition.
Pour les acheteurs OEM, cette combinaison de contrôle de fabrication, de tests, de traçabilité et de personnalisation peut s'avérer précieuse lorsque les performances du connecteur affectent directement la fiabilité du produit fini.
Foire aux questions
Qu'est-ce qui différencie la série S d'un connecteur fileté conventionnel ?
La principale différence réside dans le mécanisme d’auto-verrouillage push-pull. Il permet à l'opérateur d'accoupler et de libérer le connecteur rapidement sans faire tourner un écrou de couplage, ce qui le rend particulièrement pratique pour les équipements portables, les situations d'accouplement aveugle et les applications nécessitant des changements de connexion fréquents.
Combien de cycles d'accouplement la série S peut-elle prendre en charge ?
La spécification publiée indique plus de 5 000 opérations d'accouplement. La durée de vie réelle peut dépendre de la configuration du connecteur, de l'environnement d'exploitation, des conditions de raccordement et des pratiques de maintenance.
La série S est-elle adaptée aux équipements médicaux ?
Oui. La série est positionnée pour les équipements de diagnostic et de traitement médical, et La Réunion déclare que son système qualité inclut la norme ISO 13485:2016. Cependant, le dispositif médical fini dans son ensemble reste responsable de ses propres exigences réglementaires et de sécurité applicables.
La Réunion peut-elle fournir des assemblages de câbles sur mesure ?
Oui. Les assemblages de câbles peuvent être personnalisés en fonction du type de câble, du calibre, de la longueur, du blindage, du matériau de gaine et de la conception du serre-câble. Les options incluent des matériaux de câble en PVC, PUR, silicone et PTFE, avec des calibres de 32 AWG à 20 AWG.
Quelle plage de température est disponible ?
La plage standard publiée est de -45°C à +125°C. Les ingénieurs doivent confirmer la température nominale du connecteur exact, la configuration des contacts, le câble et l'assemblage avant de l'utiliser dans des applications à températures extrêmes.
Le connecteur peut-il être personnalisé avec un logo d’entreprise ou un numéro de pièce ?
Oui. La Réunion propose la gravure au laser comme option de personnalisation, permettant aux clients de marquer la coque avec un logo, un numéro de pièce, un code-barres ou d'autres informations d'identification.
Conclusion
Le connecteur push-pull métallique série S est conçu pour les ingénieurs qui ont besoin d'une solution de connexion compacte, sécurisée et durable sans sacrifier le blindage ou la facilité d'entretien. Son mécanisme de verrouillage push-pull, sa construction métallique, ses multiples tailles de coque, ses options de terminaison flexibles et plus de 5 000 cycles d'accouplement le rendent bien adapté aux équipements médicaux, aux instruments de test, aux appareils électroniques portables, aux systèmes portables et aux applications audiovisuelles professionnelles. Si vous développez un nouveau produit ou recherchez un connecteur de remplacement fiable, visitez la page produit de la série S de La Réunion pour passer en revue la configuration disponible et les options de contact. Pour des spécifications personnalisées, des assemblages de câbles, des exigences OEM ou des achats en volume,Contactez-nouspour discuter de votre application avec l'équipe d'ingénierie de La Réunion et demander une solution adaptée.
