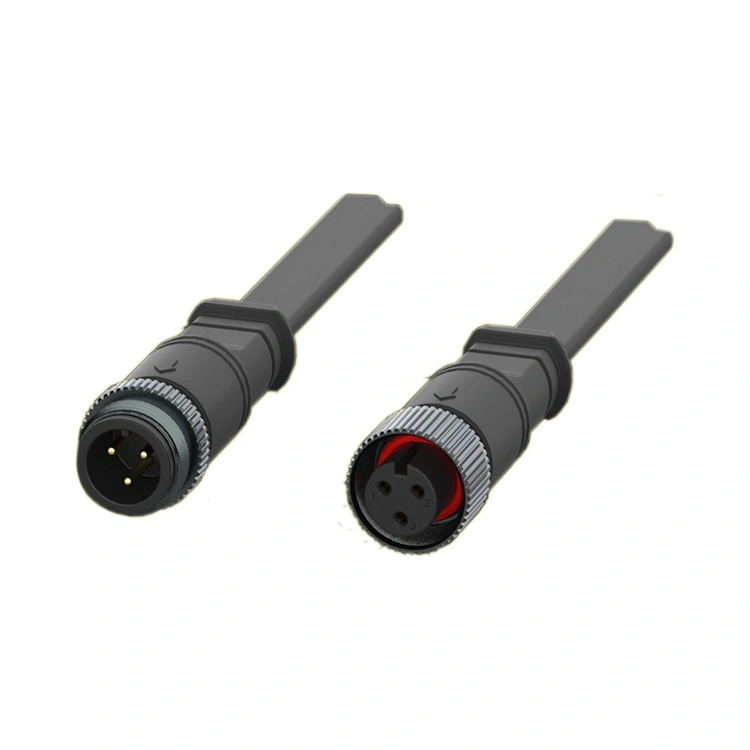

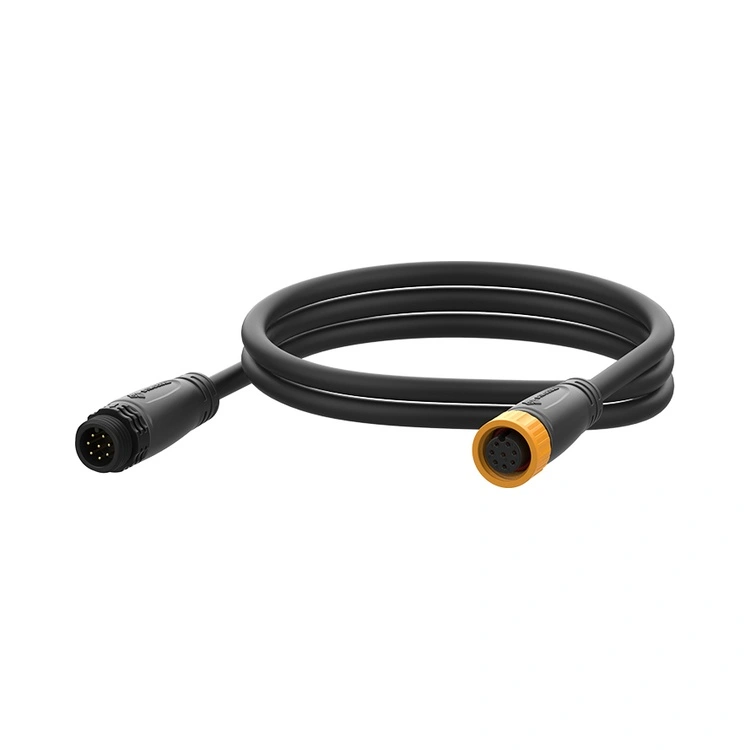

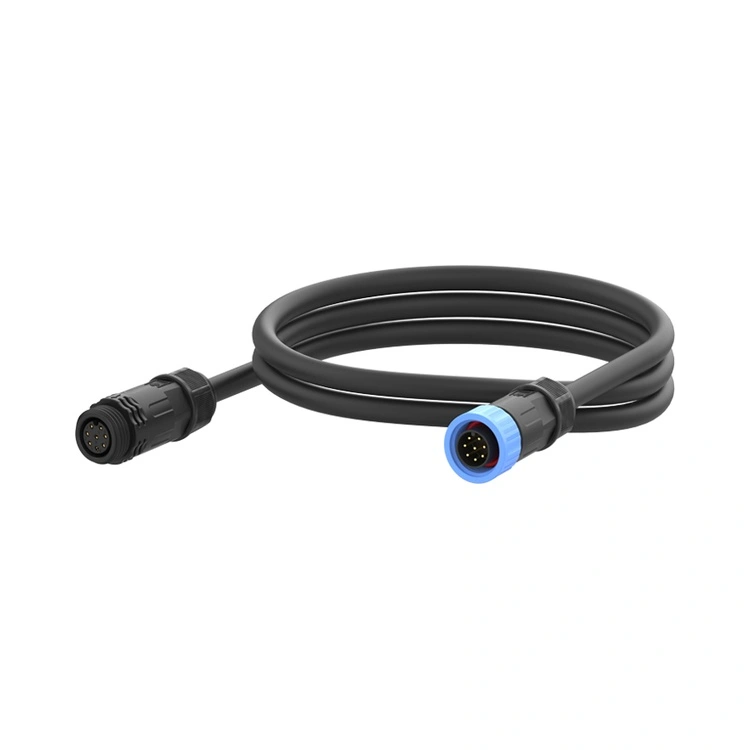

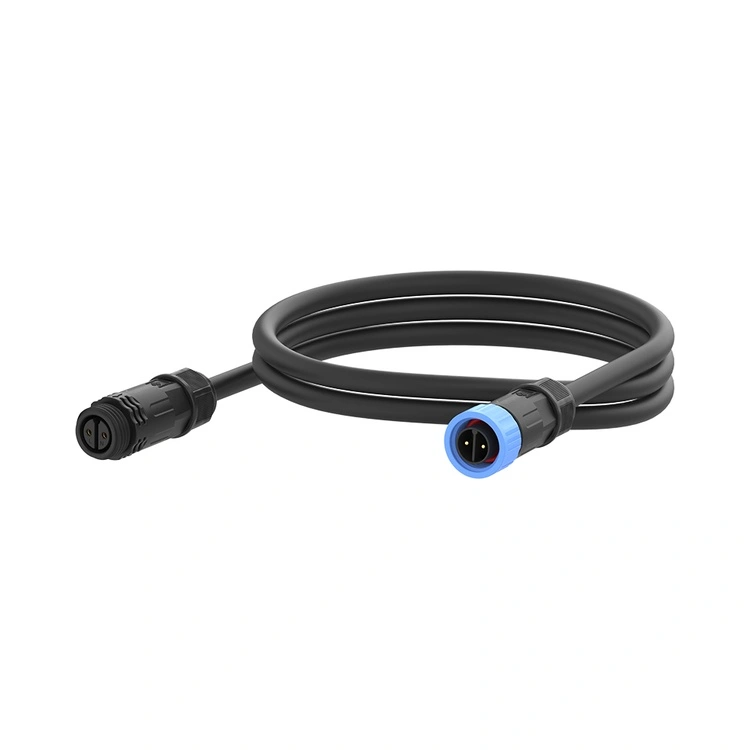

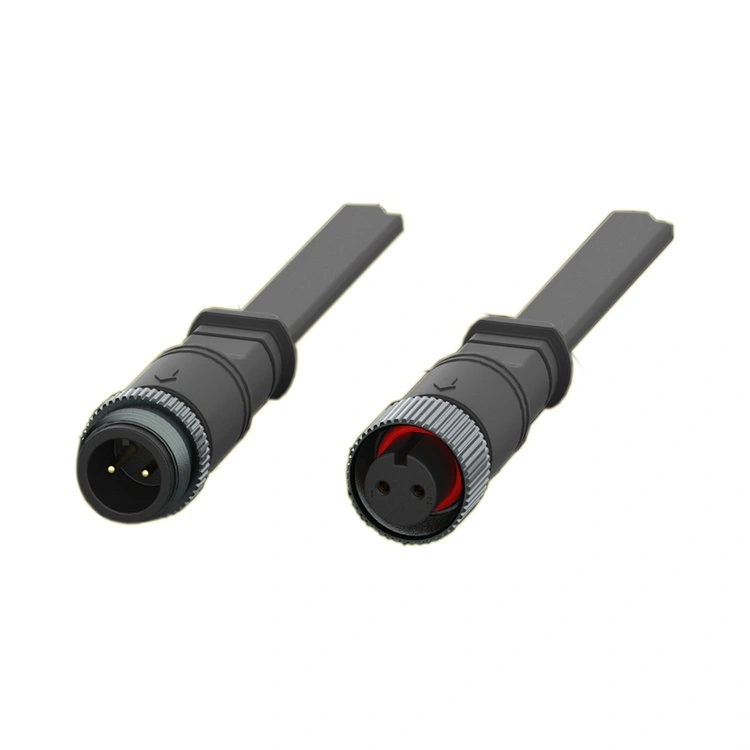

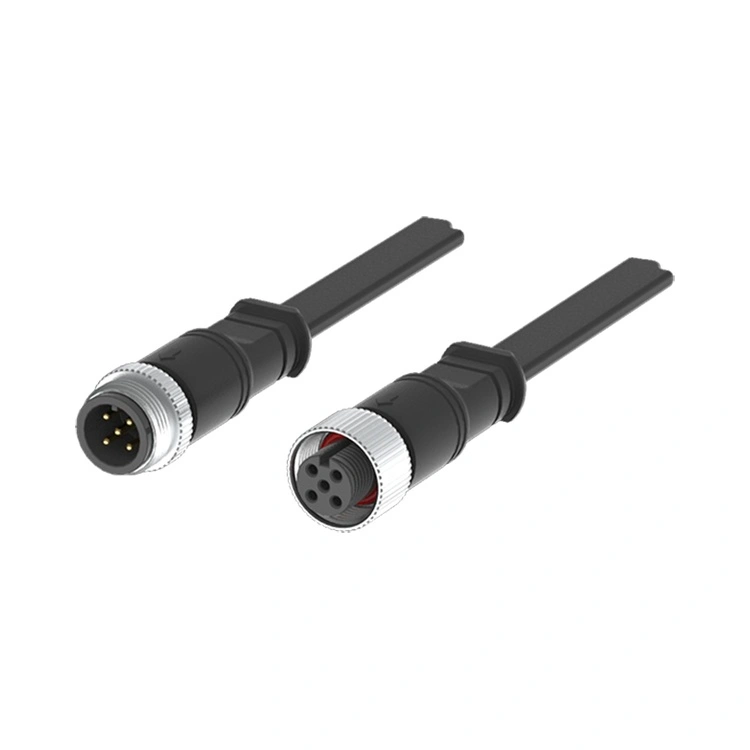

Le connecteur d'éclairage LED de la série M16 est l'interconnexion spécialisée de La Réunion pour les systèmes d'éclairage LED intelligents, des lampadaires avec contrôle de gradation à l'éclairage architectural avec capacités de changement de couleur. Ce connecteur circulaire fileté combine une interface robuste de 16 mm avec une étanchéité IP67/IP68, ce qui le rend adapté aux installations extérieures où l'intégrité de l'alimentation et du signal est essentielle.
Disponible dans des configurations de 2 à 8 broches, y compris la version hybride à clé 2+4 broches (2 broches d'alimentation + 4 broches de signal), la série M16 prend en charge à la fois l'alimentation en courant élevé (jusqu'à 15 A) et les signaux de commande basse tension (DALI, DMX, gradation 0-10 V ou RS-485) au sein d'un seul connecteur compact.
Le boîtier est construit en thermoplastique haute température avec une excellente résistance aux intempéries, tandis que les contacts sont usinés en laiton avec un placage or sélectif pour garantir une résistance de contact faible et stable. La Réunion fabrique la série M16 selon un processus intégré verticalement : de l'usinage de précision et du moulage par injection à l'assemblage automatisé et aux tests 100 % électriques.

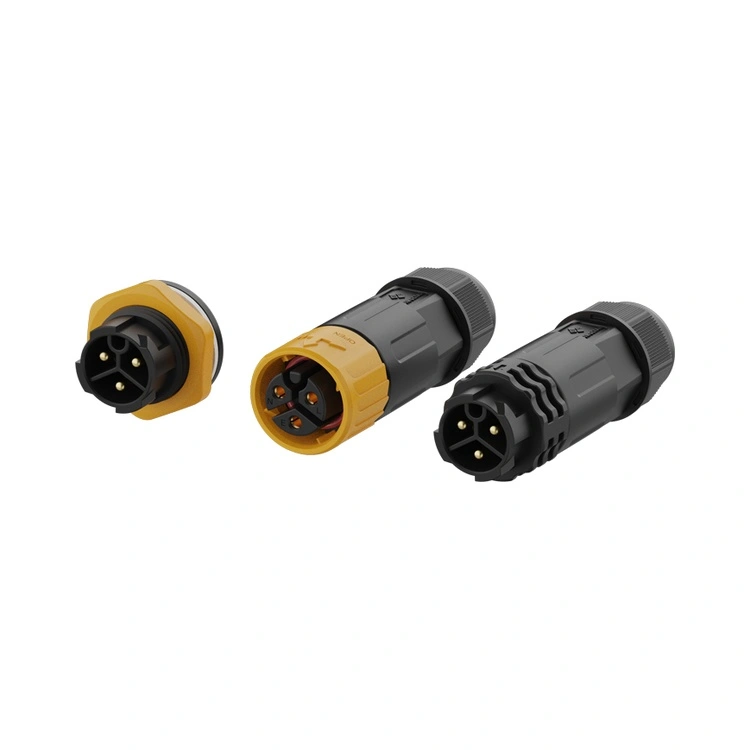

Disponible en versions à montage sur panneau et sur câble avec terminaisons à souder ou PCB, la série M16 s'adapte à diverses conceptions de luminaires. Pour les ingénieurs qui conçoivent des systèmes d'éclairage connectés pour les villes intelligentes, les tunnels ou les stades sportifs, ce connecteur fournit une interconnexion fiable et étanche qui réduit le nombre de câbles et simplifie l'installation.
| Fonctionnalité | Avantage |
| Étanchéité environnementale IP67/IP68 | Résiste à la poussière, à la pluie et à l'immersion temporaire, fiable pour l'éclairage public extérieur, l'éclairage des tunnels et les stades sportifs. |
| Configuration hybride 2+4 broches | Combine 2 broches d'alimentation (10 A) et 4 broches de signal (3 A) dans un seul connecteur : réduit le nombre de câbles et simplifie le câblage du luminaire. |
| Puissances nominales jusqu'à 15 A | Gère des charges LED haute puissance, adaptées aux lampadaires, aux projecteurs et à l’éclairage des stades. |
| Conception respectueuse du signal | Des contacts d'alimentation et de signal séparés empêchent les interférences |

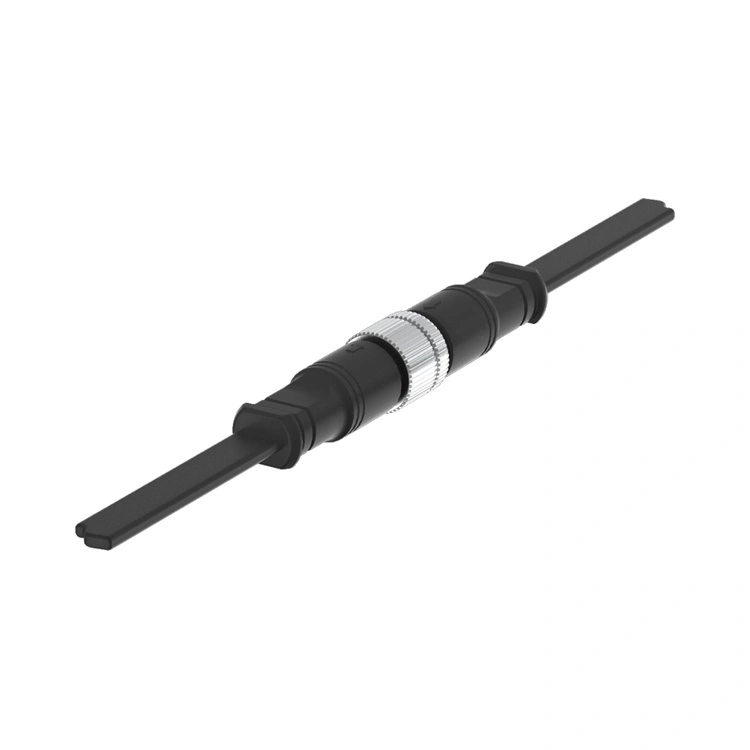

| Mécanisme de verrouillage fileté | Accouplement résistant aux vibrations : empêche le desserrage dû au vent, aux vibrations du trafic et aux cycles thermiques. |
| Contacts en laiton plaqué or | Faible résistance de contact (≤3 mΩ) et protection contre la corrosion : maintient des performances constantes du pilote LED et du signal de contrôle. |
| -40°C à +105°C Fonctionnement | Une large plage de températures couvre des conditions extérieures extrêmes, des hivers arctiques aux étés désertiques. |
| Options multibroches (2 à 8 broches) | Prend en charge les luminaires simples à alimentation uniquement et les luminaires complexes à changement de couleur multicanaux. |
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 7 broches | 8 broches | 2+4 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Note actuelle | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Section de fil | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Température de fonctionnement :-40°C ~ +105°C
Indice de protection :IP67 / IP68 (accouplement)
Matériau du boîtier :Thermoplastique haute température
Matériel de contact :Alliage de cuivre plaqué or
Résistance des contacts :≤3mΩ
Cycles d'accouplement :≥500
Cote d'inflammabilité :UL 94 V-0
Tous les matériaux sont conformes à RoHS
Éclairage public intelligent– Systèmes de gradation et de surveillance centralisés avec contrôle DALI ou 0-10V.
Éclairage des tunnels– Luminaires haute puissance avec gradation et rapport de défauts.
Éclairage architectural et de façade– Systèmes RVB et blanc réglable nécessitant un contrôle DMX.
Éclairage de stade et de sport– Projecteurs haute puissance avec gradation et contrôle sur site.
Éclairage industriel pour grande hauteur– Éclairage d’entrepôt et d’usine avec détection de mouvement et récolte de la lumière du jour.
Éclairage marin et offshore– Fixations résistantes à la corrosion pour navires et plates-formes offshore.
Éclairage à énergie solaire– Systèmes hors réseau avec gestion de batterie et gradation.
L'Autorité des transports terrestres de Singapour était en train de moderniser 25 000 lampadaires en luminaires LED intelligents avec gradation centralisée et rapport de pannes via le protocole DALI. Le projet nécessitait des connecteurs capables de transporter à la fois les signaux d'alimentation et de commande DALI dans un seul câble, réduisant ainsi la complexité de l'installation et le coût du câble. Reunion a fourni la série M16 avec une configuration hybride 2+4 (2 broches d'alimentation pour le driver LED, 4 broches de signal pour DALI), une étanchéité IP67 et des faisceaux de câbles PUR pré-assemblés.Plus de 25 000 connecteurs ont été livrés à travers le projet. Après 2 ans de fonctionnement dans le climat tropical de Singapour (forte humidité, fortes pluies), le projet a rapportéun taux de défaillance des connecteurs de 0,01%. Le client a attribué à la conception hybride 2+4 le fait de permettre une installation à câble unique, réduisant ainsi le temps de câblage de 35 % par rapport aux installations d'alimentation/signal séparées précédentes.
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité : conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale : réduction vérifiée des déchets et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux : applicable au M16 utilisé dans les équipements de diagnostic ou de surveillance. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés nord-américains. |
| RoHS | Restriction des substances dangereuses – conformité à la directive européenne. |
La ligne de production de connecteurs LED M16 de La Réunion fonctionne sous des contrôles de processus stricts. L'étanchéité IP67 est vérifiée sur chaque lot de production grâce à des tests d'immersion réels. Les enregistrements de tests, les certificats de matériaux et les rapports d'inspection sont conservés pour chaque lot, prenant en charge vos audits de qualité et les exigences en matière de documentation client.
La configuration hybride 2+4 est particulièrement intéressante poursystèmes d'éclairage LED intelligents où les signaux d’alimentation et de contrôle sont requis :
2 broches d'alimentation fournir un courant élevé (10 A) à 250 V pour le pilote LED.
4 broches de signal transporter des signaux de commande basse tension (par exemple, DALI, DMX, gradation 0-10 V ou données RS-485).
En combinant les deux dans un seul connecteur, vous éliminez le besoin de câbles d'alimentation et de signal séparés, réduisant ainsi le temps d'installation, le coût des câbles et l'espace sur le panneau. Ceci est particulièrement utile pour l'éclairage public intelligent, où les luminaires sont souvent très espacés les uns des autres, et l'utilisation d'un seul câble hybride est nettement plus rentable que l'utilisation de câbles d'alimentation et de commande séparés.
Oui, la configuration hybride 2+4 offre4 contacts de signal indépendants, permettant de transporter plusieurs protocoles dans le même connecteur. Par exemple:
DALI nécessite 2 fils (données + masse).
DMX(RS-485) nécessite 3 fils (data+, data-, masse).
Gradation 0-10V nécessite 2 fils (dim + masse).
Avec 4 broches de signal, vous pouvez prendre en charge DALI (2 broches) + un canal de contrôle supplémentaire, ou une implémentation DMX complète (3 broches) + un de rechange. Pour les applications nécessitant plus de lignes de signal (par exemple, contrôle des couleurs blanc réglable + RVB), nous vous recommandons d'utiliser les configurations à 5, 6 ou 8 broches. Notre équipe d'ingénieurs peut vous aider à sélectionner la configuration de broches optimale pour les exigences spécifiques de votre protocole.
Pour obtenir et maintenir l’étanchéité IP67/IP68 dans les installations LED extérieures, La Réunion recommande :
Couple d'accouplement– Serrez à la main l'écrou d'accouplement jusqu'à ce que le joint torique entre en contact avec la surface du panneau, puis appliquez un couple supplémentaire de0,6-0,8 Nmà l'aide d'une clé dynamométrique. Ne dépassez pas 1,0 Nm.
Inspection du joint torique– Remplacez le joint torique si une déformation, une fissuration ou un durcissement est visible.
Calendrier de remplacement– Pour les installations LED extérieures (cyclage thermique quotidien, exposition aux UV, pluie), remplacez les joints toriques tous les 2-3 ans dans le cadre de la maintenance préventive.
Rayon de courbure du câble– Maintenir un rayon de courbure minimum de5× diamètre du câble à l'entrée du connecteur pour éviter toute contrainte sur le joint du câble.
Orientation du câble– Pour les installations extérieures, orientez la sortie du câble vers le bas pour éviter l'accumulation d'eau à proximité de l'interface du joint.
Nettoyage– Nettoyez l'extérieur du connecteur avec un détergent doux et de l'eau avant de le rebrancher pour éviter que des débris ne compromettent l'étanchéité.
