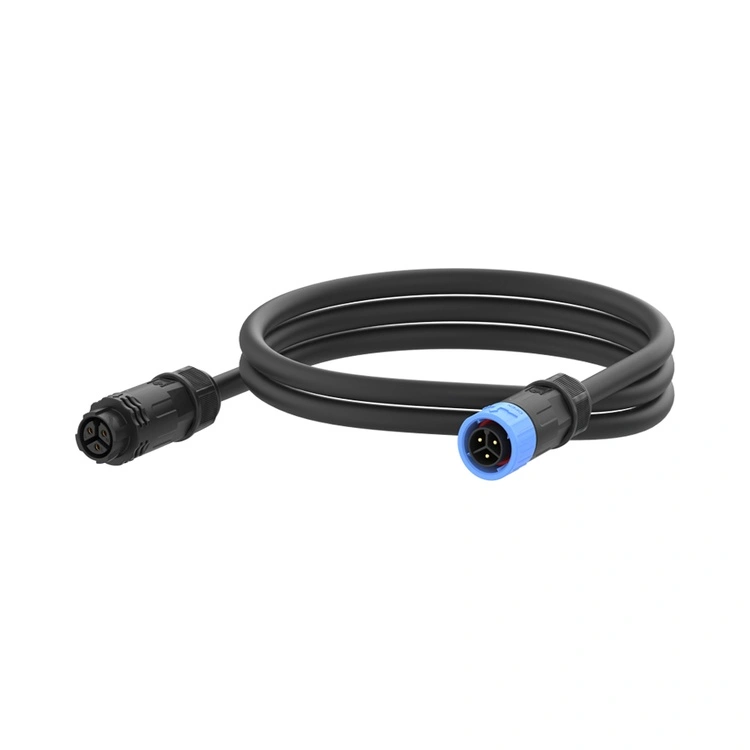

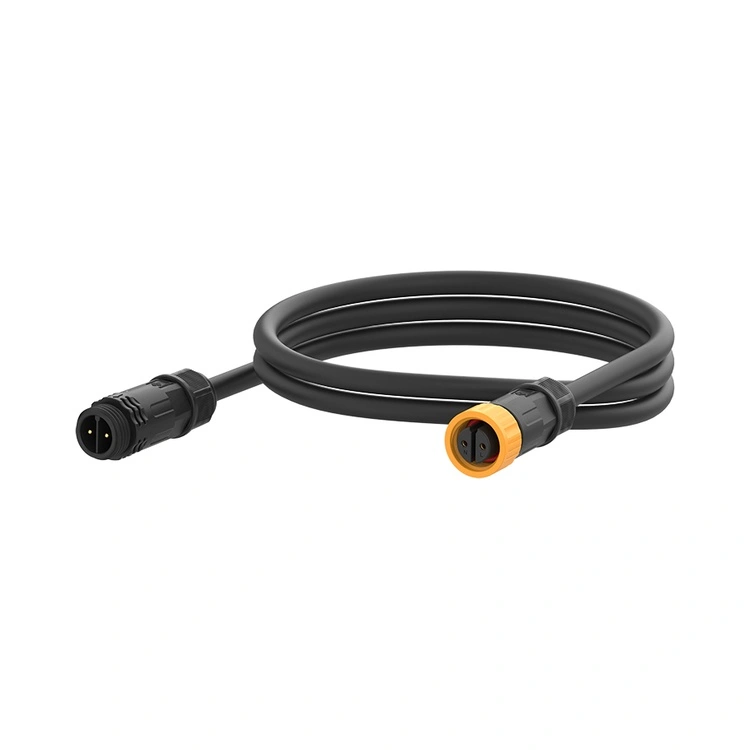

Le connecteur étanche de la série M16 est l'interconnexion industrielle de milieu de gamme de La Réunion, conçue pour combler le fossé entre les connecteurs M12 compacts et les connecteurs d'alimentation M20/M25 plus grands. Certifié conforme aux normes d'étanchéité IP67/IP68, ce connecteur circulaire fileté combine une interface robuste de 16 mm avec une protection de l'environnement adaptée aux environnements de lavage, aux installations extérieures et aux équipements industriels ayant des besoins énergétiques modérés.

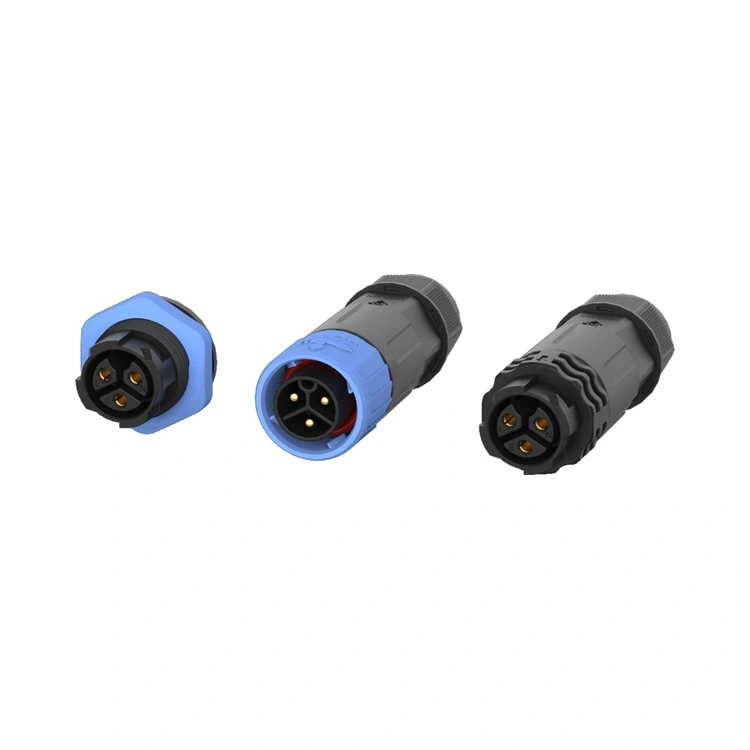

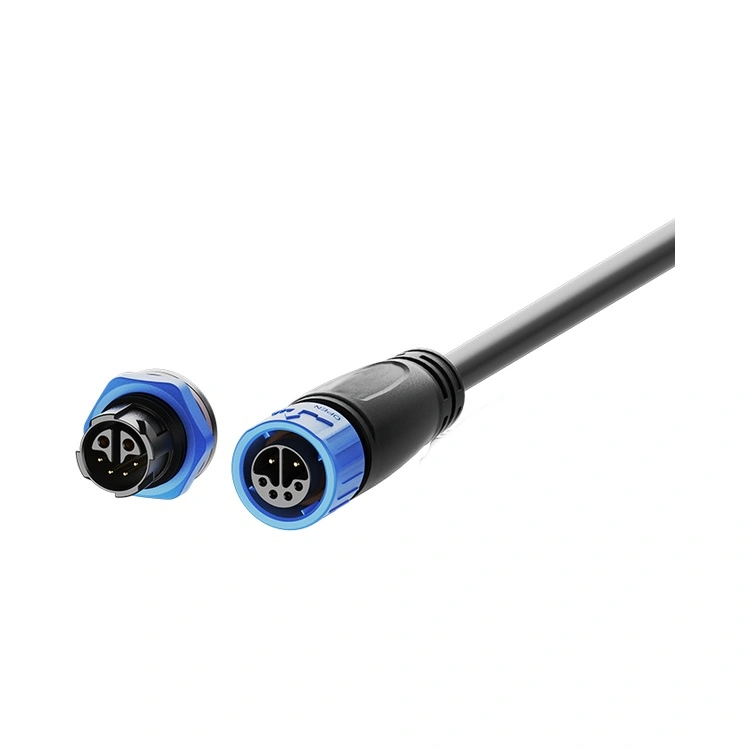

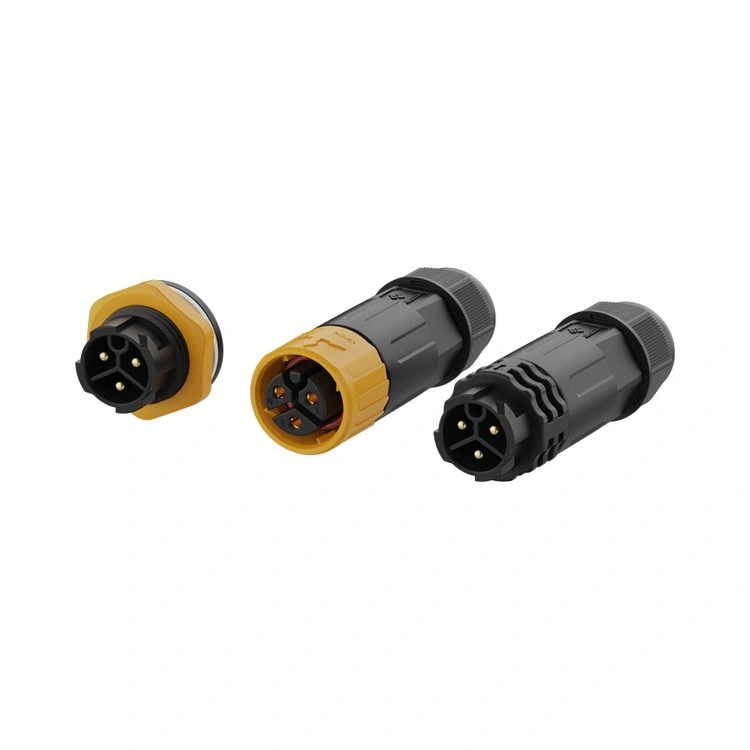

Les contacts sont usinés à partir de laiton avec un placage d'or sélectif, maintenant une résistance de contact faible et sable sur des centaines de cycles d'accouplement. La Réunion fabrique la série M16 selon un processus intégré verticalement : de l'usinage de précision à l'assemblage automatisé et aux tests 100 % électriques. Disponible en versions à montage sur panneau et sur câble, avec terminaisons à souder ou PCB, la série M16 s'adapte à diverses conceptions d'équipements. Pour les ingénieurs nécessitant un connecteur offrant une capacité de courant supérieure à celle du M12 mais dans un format encore compact, ce connecteur offre une solution d'interconnexion fiable et étanche.
| Fonctionnalité | Avantage |
| Étanchéité environnementale IP67/IP68 | Résiste à la poussière, à l’immersion temporaire et à l’immersion prolongée – fiable pour les installations de lavage, extérieures et marines. |
| Configurations de 2 à 8 broches | Prend en charge les connexions d'alimentation simples, les applications multi-signaux et hybrides. |
| Option hybride 2+4 broches | Combine l'alimentation (2 broches, 10 A) et le signal (4 broches, 3 A) dans un seul connecteur : réduit le nombre de câbles et l'espace sur le panneau. |
| Courants nominaux jusqu'à 15A | Gère des charges de puissance modérées, adaptées aux moteurs, aux actionneurs et à l'éclairage LED. |
| Mécanisme de verrouillage fileté | Accouplement résistant aux vibrations : empêche le desserrage dû aux mouvements des machines et aux cycles thermiques. |
| Contacts en laiton plaqué or | Faible résistance de contact (≤3 mΩ) et protection contre la corrosion : maintient les performances dans les environnements humides. |
| Boîtier PA66 haute température | Fonctionnement de -40°C à +105°C : couvre les températures extrêmes industrielles et extérieures. |
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 7 broches | 8 broches | 2+4 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Note actuelle | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Section de fil | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Température de fonctionnement : -40°C ~ +105°C
Indice de protection : IP67 / IP68 (accouplement)
Matériau du boîtier : Thermoplastique haute température
Matériau du contact : Alliage de cuivre plaqué or
Résistance de contact : ≤ 3 mΩ
Cycles d'accouplement : ≥500
Indice d'inflammabilité : UL 94 V-0
Tous les matériaux sont conformes à RoHS
| Aspect | Série Réunion M16 | Marques européennes M16 haut de gamme | M16 sans marque à faible coût |
| Prix | Tarification adaptée au volume | 3-4× plus élevé | Moins cher à l'avance |
| Évaluation de l'étanchéité | IP67/IP68 – norme | IP67 typique | Réclamations non vérifiées |
| Note actuelle | Jusqu'à 15A | Jusqu'à 15 A typique | Variable |
| Options de broche | 2 ~ 8 broches plus hybride 2 + 4 broches | Portée limitée | Sélection incomplète |
| Tests 100 % électriques | Chaque unité | Basé sur des échantillons | Aléatoire ou aucun |
| Traçabilité | ERP traçable de la résine au connecteur fini | Oui | Aucun |
| Délai de mise en œuvre | 10-17 jours | 4-8 semaines | Imprévisible |
| Personnalisation MOQ | Faible (100 pièces) | Élevé (500+) | Non offert |
| Assistance technique | Réponse 24 heures sur 24 d'une équipe d'ingénieurs de 10 personnes | Bien mais plus lent | Limité |
| Certifications ISO | 9001, 14001, 13485 | Habituellement 9001 | Généralement aucun |
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité : conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale : réduction vérifiée des déchets et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux : applicable au M16 utilisé dans les équipements de diagnostic ou de surveillance. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés nord-américains. |
| RoHS | Restriction des substances dangereuses – conformité à la directive européenne. |
La ligne de production M16 de La Réunion fonctionne sous des contrôles de processus stricts. L'étanchéité IP67/IP68 est vérifiée sur chaque lot de production grâce à des tests d'immersion réels. Les enregistrements de tests, les certificats de matériaux et les rapports d'inspection sont conservés pour chaque lot, prenant en charge vos audits de qualité et les exigences en matière de documentation client.
La configuration hybride 2 + 4 combine deux contacts d'alimentation (évalués à 10 A, 250 V) et quatre contacts de signal (évalués à 3 A, 50 V) dans un seul boîtier de connecteur. Cette conception offre des avantages significatifs :
Réduit le nombre de câbles – Au lieu de faire passer des câbles d'alimentation et de signal séparés, un seul câble transporte les deux.
Économise de l'espace sur le panneau – Une découpe de panneau en remplace deux.
Simplifie l'installation – Un connecteur à connecter au lieu de deux.
Les applications typiques incluent les entraînements de moteur (alimentation + retour d'encodeur), les luminaires LED (alimentation + contrôle DALI) et les capteurs industriels nécessitant à la fois de l'énergie et des données. Si votre appareil nécessite > 4 A pour l’alimentation et transporte également des signaux basse tension, l’hybride 2+4 est souvent la solution la plus efficace.
Les deux valeurs sont disponibles sur la même conception de connecteur, mais la différence pratique est la suivante :
IP67 – Protégé contre l'immersion temporaire (1 m pendant 30 minutes). Convient à la plupart des applications extérieures et lavables.
IP68 – Protégé contre l'immersion continue (profondeur et durée spécifiées par le client). Convient aux installations marines, à capteurs immergés et sujettes aux inondations.
La norme réunionnaise M16 est classée IP67. Pour IP68, nous utilisons des matériaux de joint torique améliorés et un surmoulage en option. Spécifiez la profondeur et la durée d'immersion prévues (par exemple, « IP68, 2 m pendant 24 heures ») et notre équipe d'ingénieurs confirmera l'adéquation.
Pour atteindre et maintenir l’étanchéité IP67, La Réunion recommande :
Couple d'accouplement – Serrez à la main l'écrou d'accouplement jusqu'à ce que le joint torique entre en contact avec la surface du panneau, puis appliquez un couple supplémentaire de 0,6 à 0,8 Nm à l'aide d'une clé dynamométrique. Ne dépassez pas 1,0 Nm.
Inspection du joint torique – Remplacez le joint torique si une déformation, une fissuration ou un durcissement est visible.
Calendrier de remplacement – Une fois par an pour les applications de lavage quotidiennes ; tous les 2-3 ans pour les environnements industriels standards.
Rayon de courbure du câble – Maintenir un minimum de 5 × le diamètre du câble à l'entrée du connecteur.
Orientation – Pour les applications extérieures/lavage, orientez la sortie du câble vers le bas.
