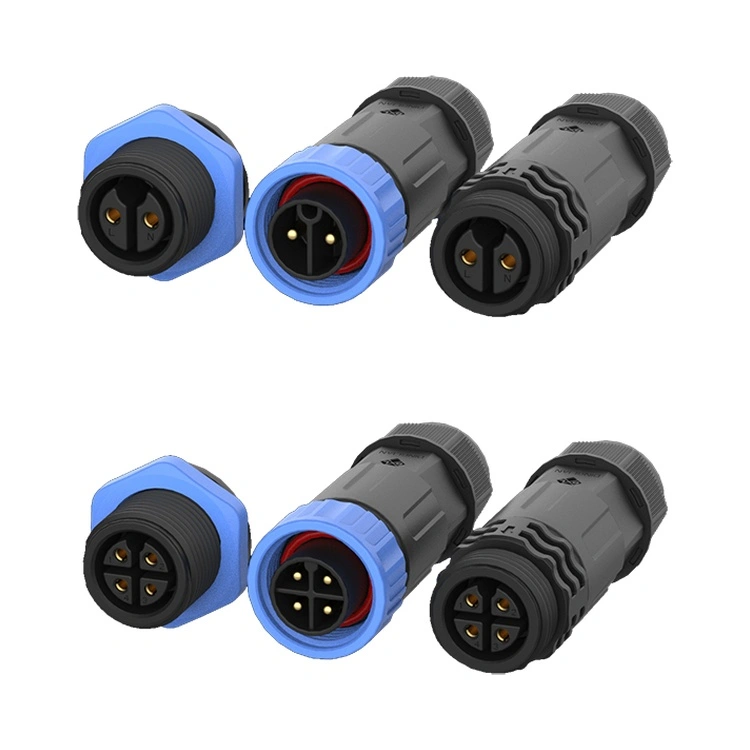

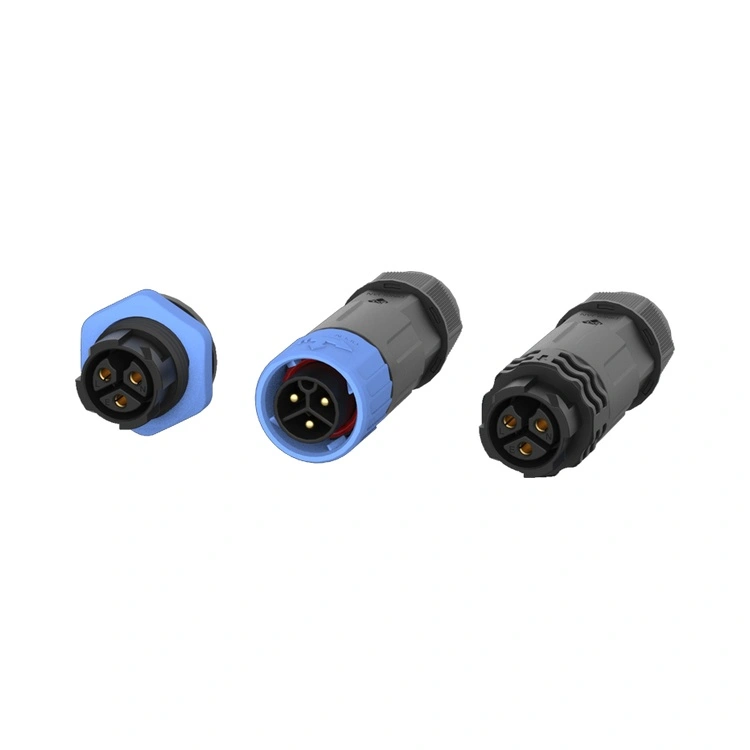

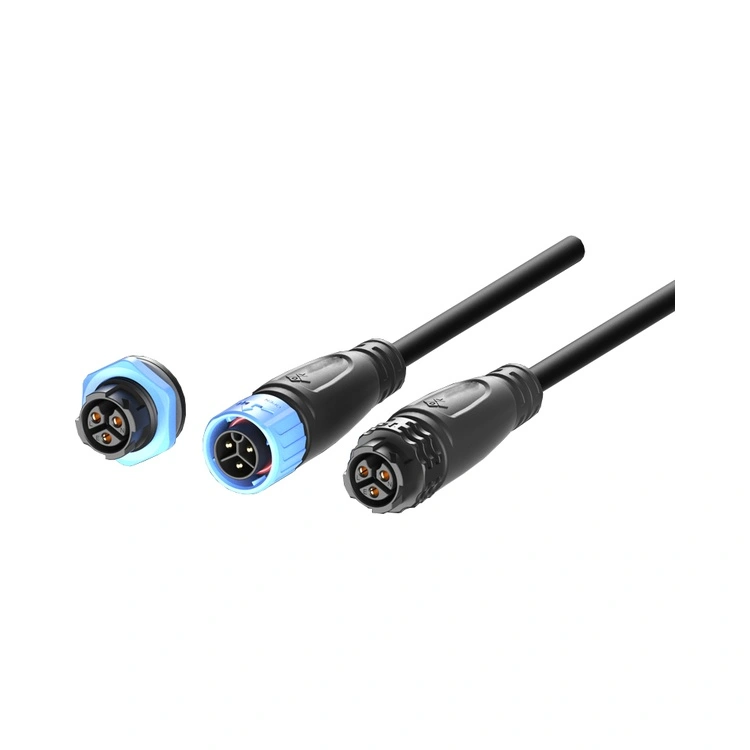

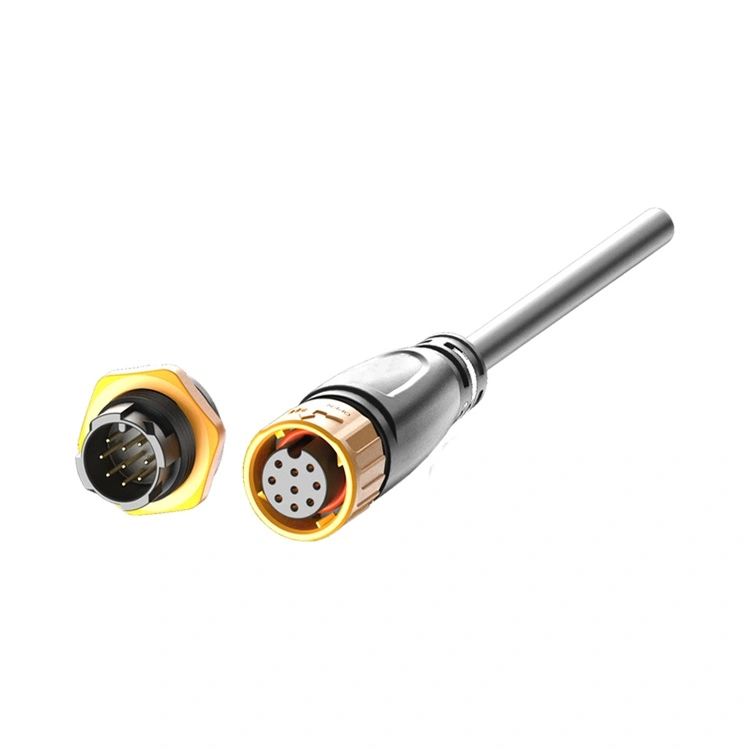

La coque extérieure est fabriquée en matériau thermoplastique haute performance et possède un indice de résistance au feu UL 94-V0. Résistant à la corrosion par brouillard salin, il peut répondre aux exigences d'étanchéité des écrans LED extérieurs et des équipements d'éclairage LED, ainsi qu'aux conditions de travail difficiles telles que la résistance à l'érosion acide des écrans LED industriels.

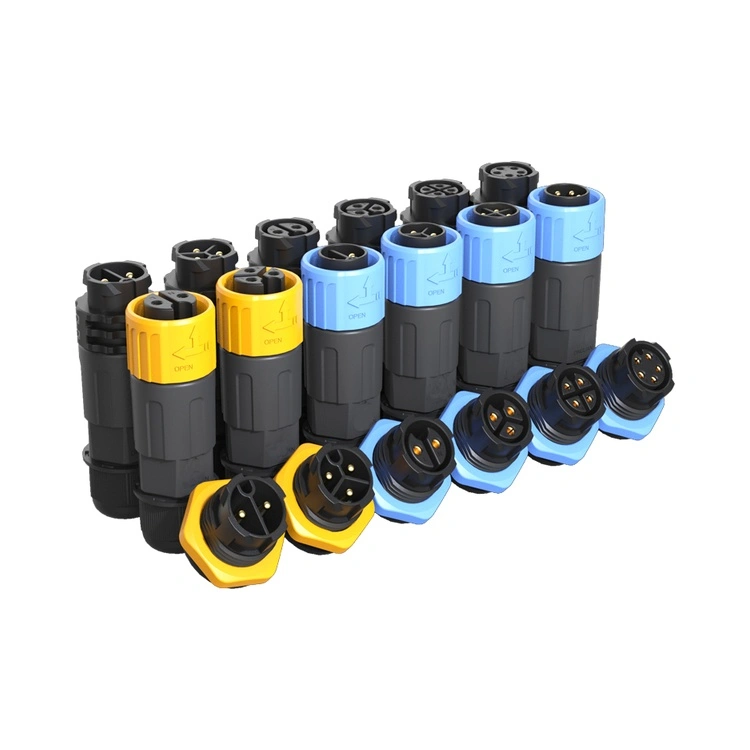

Il est installé selon une méthode à un seul trou, stable et impeccable. Il dispose d'une structure de verrouillage filetée et peut maintenir une connexion ferme même dans un environnement vibrant. 2, 3, 4, 5, 6, 7, 8, 9 broches sont disponibles pour la sélection et la personnalisation est prise en charge.
| Paramètre | Valeur livrée du M20 de la Réunion | Pourquoi c'est important dans la pratique |
| Résistance de contact (initiale) | ≤3,0 mΩ | Inférieur à la moyenne de l'industrie, réduisant la génération de chaleur I²R |
| Cycles d'accouplement avec étanchéité stable | ≥500 cycles (vérifiés, pas seulement évalués) | Nos enregistrements de tests par lots montrent que l'intégrité de l'étanchéité est maintenue pendant 500 cycles, ce qui est essentiel pour les équipements nécessitant beaucoup de maintenance. |
| IP67 étanche | Chaque lot : 1 m de profondeur × 30 min d'immersion | Des rapports de tests peuvent être fournis. |
| Résistance aux vibrations | 10-500 Hz, 2 g (CEI 60068-2-6) | Simule le fonctionnement réel du moteur et de la pompe – sans aucune déconnexion transitoire. |
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 7 broches | 8 broches | 9 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Note actuelle | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Section de fil (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25 à 0,75 | 0,25-0,5 | 0,25-0,5 | 0,25–2,5 |
1) Matériau isolant : thermoplastique haute température (UL 94 V-0, )
2) Matériau de base du contact : Laiton (CuZn39Pb3) avec placage or – test au brouillard salin ≥48 heures
3) Matériau d'étanchéité : joint torique en silicone.
4) Température de fonctionnement : -40 °C ~ +105 °C.
5) Inflammabilité et conformité : UL 94 V-0, RoHS, REACH SVHC non détecté
6) Options de terminaison : coupelle à souder, soudure par immersion (montage PCB)
| Dimension de comparaison | Série Réunion M20 | Marque européenne haut de gamme M20 | M20 sans marque à faible coût |
| Prix unitaire (MOQ 100 pièces) | Compétitif et à plusieurs niveaux | 3,5× – 4× plus élevé | Baisser dès le départ |
| Courant continu vérifié | 20 A (par broche, documenté) | Généralement 25 A (déclassement en petits caractères) | Gonflé, aucune preuve de test |
| IP67 étanche | 100% des lots de production | Test par lots (mais pas par lot documenté) | Aucune ou fausses allégations |
| Tests électriques (Hi-pot et IR) | 100 % pour chaque unité – données de test enregistrées | Basé sur des échantillons (AQL 1.0) | Aléatoire ou ignoré |
| Traçabilité complète (Résine → Connecteur fini) | Suivi ERP, récupérable dans les 24 heures | Oui, mais réponse plus lente | Aucun |
| Délai de livraison (quantité standard) | 15 à 17 jours ouvrables | 6 à 10 semaines | Imprévisible (2 à 20 semaines) |
| Personnalisation MOQ (longueur de câble, couleur, marquage) | 100 pièces – flexibles | Plus de 500 pièces, frais d'ingénierie élevés | Non offert ou pas de contrôle qualité |
| Certifications | OIN 9001, 14001, 13485 | Généralement ISO 9001 uniquement | Généralement aucun |
Pour obtenir l'étanchéité IP67/IP68 lors d'une installation réelle sur le terrain, suivez ces procédures vérifiées :
| Étape | Action | Valeur critique/point de contrôle |
| 1 | Serrez l'écrou d'accouplement à la main jusqu'à ce que le joint torique entre en contact avec la surface du panneau. | Contact visuel confirmé. |
| 2 | Appliquez le couple final à l’aide d’une clé calibrée. | 1,0 à 1,2 Nm (ne dépassez PAS 1,5 Nm : un couple excessif déforme le joint torique et augmente la force d'insertion). |
| 3 | Vérifiez le rayon de courbure du câble à l’entrée. | ≥ 5 × diamètre extérieur du câble – les courbures aiguës tirent sur les contacts et compromettent l'étanchéité arrière. |
| 4 | Orientation extérieure | Sortie du câble vers le bas – empêche l'accumulation d'eau sur l'interface de l'écrou d'accouplement. |
| 5 | Fréquence d'inspection des joints toriques | Annuellement pour les environnements de lavage quotidien/de transformation des aliments ; tous les 2-3 ans pour une utilisation industrielle standard en intérieur/extérieur. |
| Certification / Protocole | Portée et preuves fournies avec chaque commande |
| ISO 9001:2015 | QMS complet – conception, production, après-vente. Rapports d'audit disponibles sur NDA. |
| ISO 14001:2015 | Gestion environnementale – réduction des déchets et conformité RoHS/REACH documentées. |
| ISO 13485:2016 | Applicable aux équipements médicaux (diagnostic/surveillance) – contrôle rigoureux des modifications et traçabilité. |
| Reconnaissance UL | Sécurité au niveau des composants pour l'Amérique du Nord – marque UL sur chaque boîtier. |
Couple : 1,0 - 1,2 Nm (serrage final après mise en place manuelle).
En dessous de 0,8 Nm : La compression du joint torique est insuffisante – IP67 descend à IP54 (protégé contre la poussière mais pas étanche). Nous avons constaté une infiltration d'eau en 2 heures à 0,5 m de profondeur lors de nos tests en laboratoire.
Au-dessus de 1,5 Nm : le joint torique en fluorosilicone extrude dans le jeu du filetage, provoquant une déformation permanente et une force d'accouplement accrue. Le joint peut initialement satisfaire à la norme IP67, mais échouera après un cycle thermique (expansion/contraction).
Recommandation : utilisez une clé dynamométrique préréglée – nous pouvons en fournir une comme accessoire pour les commandes en volume.
Échantillons standards : 5 à 10 pièces disponibles sous 3 jours ouvrés (si le stock le permet).
Commandes en petits lots (100 à 500 pièces) : 12 à 15 jours ouvrables à compter de la confirmation de la commande.
Grand volume (plus de 500 pièces) : 18 à 20 jours ouvrables, avec expéditions partielles disponibles.

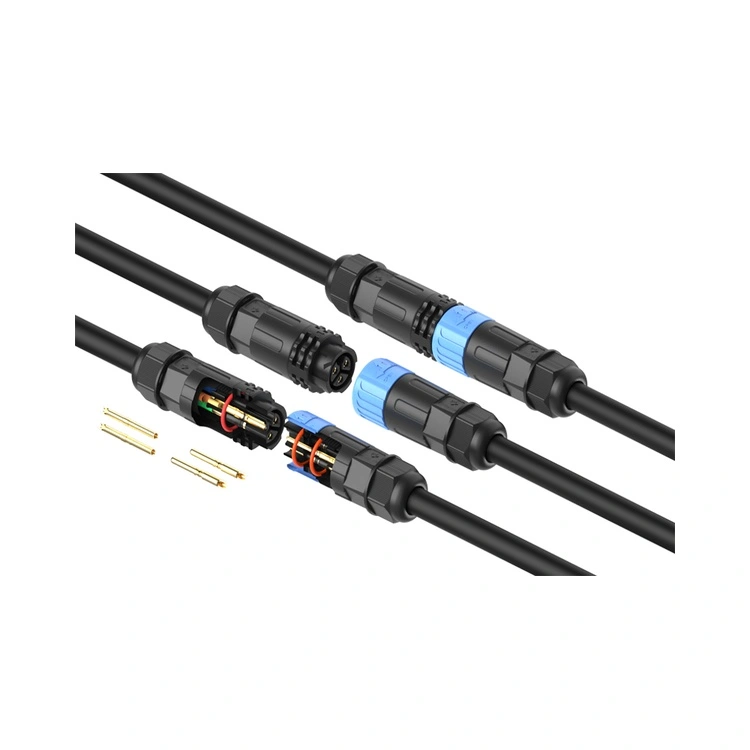

Assemblages de câbles personnalisés (longueur, calibre de fil, codage couleur) : MOQ 100 pièces – l'approbation des dessins techniques prend 2 à 3 jours, puis 15 jours de production.
