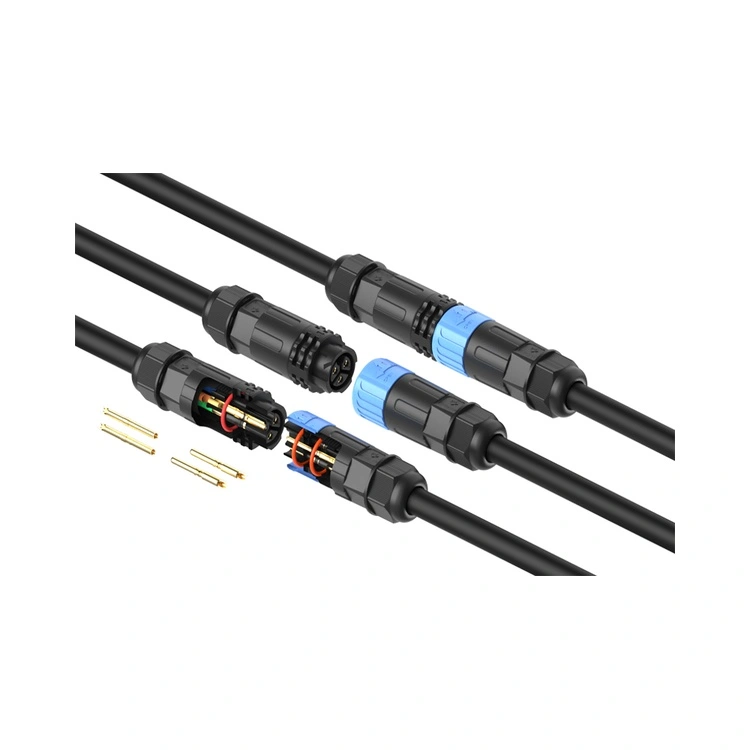

LeConnecteur étanche en plastique série Reunion M20 offre les trois, combinant un boîtier PA66 léger et aux performances stables avec des contacts étanches IP67/IP68 et en laiton plaqué or évalués jusqu'à 20 A. Conçue et fabriquée en interne par les installations certifiées ISO de La Réunion, cette famille de connecteurs offre aux fabricants d'équipements, aux intégrateurs de systèmes et aux ingénieurs de maintenance une alternative éprouvée aux interconnexions métalliques sujettes à la rouille dans les environnements de brouillard salin, de produits chimiques et de forte humidité.
La Réunion n'est pas une société commerciale : nous sommes un fabricant intégré verticalement avec plus de 15 ans d'expérience en moulage de précision et en ingénierie de contact. Chaque lot de notreConnecteur étanche en plastique série M20a subi des tests électriques à 100 % et des tests d'étanchéité, avec des enregistrements de tests conservés pour une traçabilité complète. Lorsque vous spécifiez La Réunion, vous spécifiez un partenaire qui contrôle la qualité depuis le séchage de la résine jusqu'à l'assemblage final, soutenu par les normes ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 et la reconnaissance UL.
LeConnecteur étanche en plastique série Reunion M20 est une interconnexion circulaire filetée conçue pour les applications exigeant à la fois une puissance importante (jusqu'à 20 A par contact) et une résilience environnementale. Son interface de couplage de 20 mm est dotée d'un boîtier thermoplastique PA66 haute résistance formulé et moulé directement dans n'importe quelle couleur RAL/Pantone : pas de peinture, pas de placage, pas de corrosion. Le boîtier est intrinsèquement antirouille et anti-oxydation, avec une température de déflexion thermique supérieure à 200°C, garantissant des performances fiables de -40°C à +105°C.

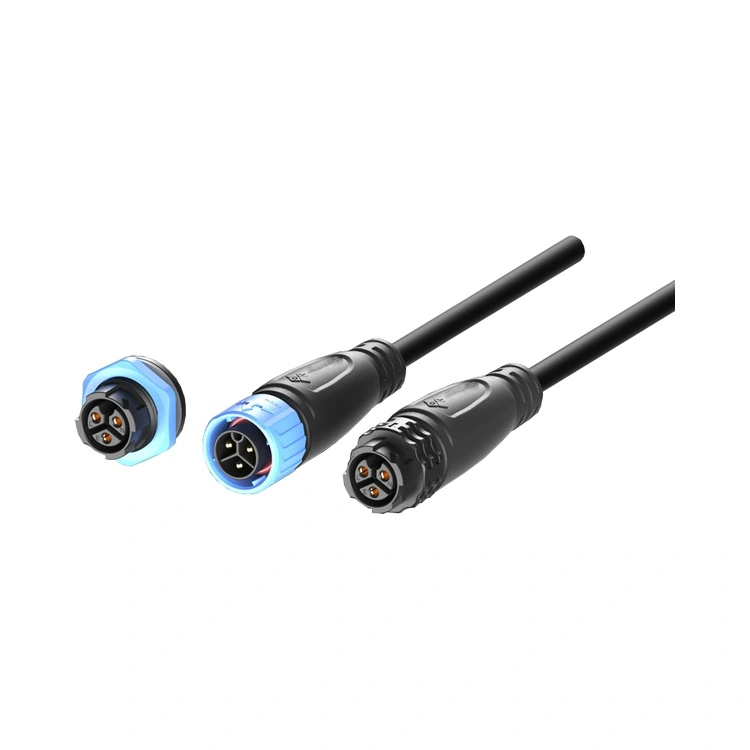

Le connecteur est disponible dans des configurations d'alimentation de 2 à 9 broches, le courant maximum prend en charge 20 A, les connecteurs sont disponibles en options de type panneau, type de câble et type assemblé. Nous pouvons personnaliser un ensemble complet de composants de faisceaux de câbles pour vous. Vous pouvez également traiter vous-même les composants du faisceau de câbles.
| Fonctionnalité | Avantage | Preuve de validation |
| Boîtier PA66 | Pas de rouille, pas d'oxydation, prouvé dans les environnements de brouillard salin (ASTM B117) et de lavage chimique. | Excellente résistance à la corrosion |
| Jusqu'à 60 % de réduction de poids | Réduit la charge structurelle sur les panneaux, les câbles et les bras robotiques : simplifie l'installation et réduit les coûts d'expédition. | Données de comparaison de masse disponibles avec des connecteurs à coque en laiton comparables. |
| IP67 étanche | Résiste à une immersion continue à 1 m de profondeur pendant 30 minutes | Tests d'immersion par lots. |
| Configurations 2 ~ 9 broches | 2,3,4,5,6,7,8,9 broches en option | Options de chargement de contacts standard et personnalisées. |
| Contacts en laiton plaqué or | Faible résistance de contact (≤3 mΩ) et protection contre la corrosion : maintient les performances dans l'air humide et salin. | Épaisseur du placage vérifiée par XRF sur chaque lot de production. |
| Verrouillage fileté | Accouplement résistant aux vibrations : empêche le desserrage dû aux mouvements des machines, aux cycles thermiques et aux opérations de grue. | Testé en cycle sur ≥ 500 accouplements typiques avec rétention de couple constante. |
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 7 broches | 8 broches | 9 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Note actuelle | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Section de fil (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25 à 0,75 | 0,25-0,5 | 0,25-0,5 | 0,25–2,5 |
| Spécification | Détail |
| Température de fonctionnement | -40°C ~ +105°C |
| Indice de protection (accouplement) | IP67 / IP68 (1m, 30min) |
| Matériau du boîtier | PA66 |
| Matériel de contact | Laiton plaqué or |
| Résistance des contacts | ≤3mΩ |
| Cycles d'accouplement | ≥500 |
| Poids | ~60 % plus léger que les connecteurs en laiton équivalents |
| Conformité | RoHS, REACH, UL |
La Réunion exploite une ligne de production entièrement intégrée pour leConnecteur étanche en plastique série M20, garantissant que chaque unité répond à nos spécifications publiées. Notre processus comprend :
Séchage des matériaux– Le PA66 est séché avec précision pour éliminer les défauts de moulage liés à l’humidité.
Moulage par injection– Presses automatisées avec contrôle de tolérance de ±0,02 mm ; pigment de couleur ajouté directement à la résine – pas de peinture secondaire.
Estampage et placage de contact– Estampage à grande vitesse en alliage de cuivre ; placage à l'or sélectif.
Traitement des câbles– Extrusion PUR/PVC en interne avec découpe, décapage et étamage automatisés ; longueurs personnalisées de 0,1 m à 20 m.
Assemblée– Lignes semi-automatiques avec fixation à couple contrôlé (couple de couplage de 1,0 à 1,2 Nm).
Tests électriques– Vérification à 100 % de la continuité, de la résistance d'isolement (≥5000MΩ) et de la tenue diélectrique.
Échantillonnage environnemental– Échantillonnage par lots pour l'immersion IP68, la stabilité aux UV (ASTM G155) et le cycle thermique.
Conditionnement– Scellage sous vide antistatique avec déshydratant ; cartons de qualité exportation avec étiquettes de lot traçables.
Les capacités internes d’outillage et de moulage de La Réunion permettent une personnalisation rapide duConnecteur étanche en plastique série M20 sans quantités minimales de commande qui vous enferment dans un stock excédentaire.
| Fonctionnalité personnalisable | Options disponibles |
| Couleur du boîtier | N'importe quel RAL ou Pantone—moulé directement, pas de peinture |

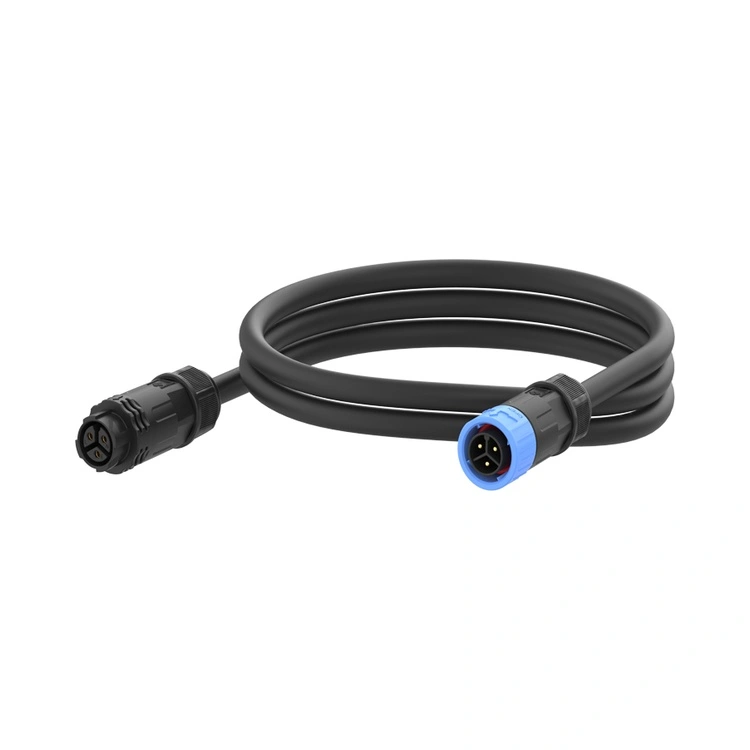

| Assemblage de câbles | 0,1 m à 20 m ; Gaine en PUR (résistant aux huiles et aux produits chimiques) ou en PVC ; asymétrique ou double |

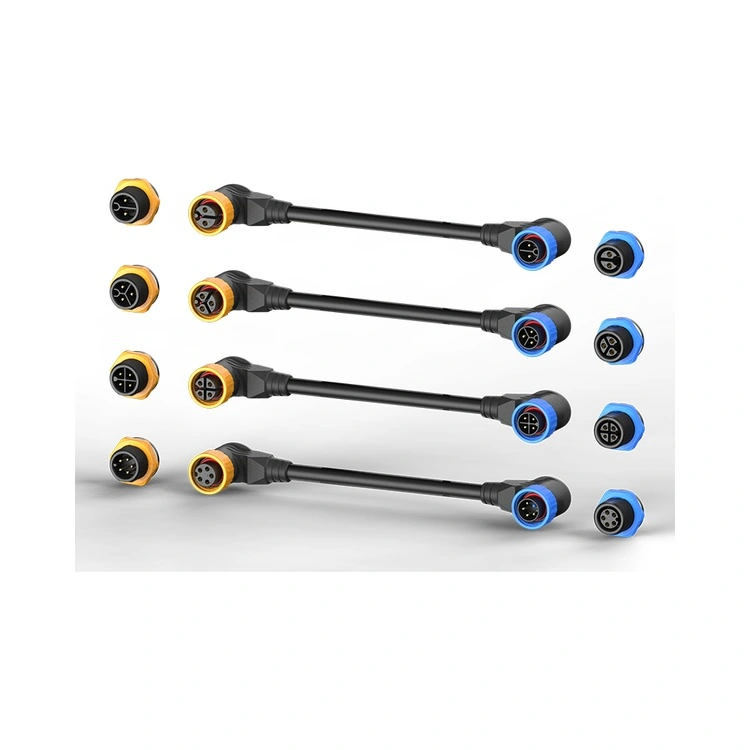

| Orientation du connecteur | Droit ou à angle droit |
| Contacter Chargement | 2, 3, 4, 5, 6,7,8,9 broches |
| Marquage des câbles | Impression personnalisée ou étiquettes thermorétractables pour identification de circuit |
| Conditionnement | Sacs, bobines ou cartons antistatiques étiquetés sur mesure |
Pour les projets à grand volume, l’équipe d’ingénierie de La Réunion peut co-développer des configurations d’inserts personnalisées, des options de détrompage ou des surmoulages de câbles spécialisés. Les délais de livraison pour les couleurs moulées personnalisées sont généralement de 15 à 20 jours ouvrables ; les configurations standard sont expédiées sous 5 à 7 jours ouvrables.
La Réunion maintient une certification active auprès d’organismes mondiaux reconnus. Nous fournissons des documents de vérification sur demande.
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité – conception, production et après-vente |
| ISO 14001:2015 | Gestion environnementale – réduction des déchets et pratiques durables |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux – pour les applications de diagnostic/surveillance |
| Reconnu UL | Sécurité au niveau des composants pour les marchés nord-américains |
| RoHS et PORTÉE | Conformité aux substances soumises à restrictions – normes européennes et mondiales |
Non : le courant nominal est déterminé par le système de contact et le calibre du fil, et non par le boîtier. Le matériau PA66 a une température de déformation thermique supérieure à 200°C, bien au-dessus de la plage de fonctionnement du connecteur de -40°C à +105°C. Nous validons chaque configuration de broches par des tests d'échauffement conformément à la norme CEI 60512. Dans notre laboratoire, leConnecteur étanche en plastique série M20 montre une augmentation de température dans les mêmes limites que ses équivalents à coque métallique. Pour les applications dépassant 30 A par contact, nous recommandons notre série M25.
Le boîtier PA66 résiste aux huiles, graisses, alcalis et de nombreux acides. Pour une compatibilité chimique spécifique, nous fournissons un tableau de résistance détaillé. Pour les environnements exposés en permanence aux solvants, aux liquides de refroidissement ou aux carburants, nous recommandons l'option de câble PUR : le PVC peut se dégrader dans certaines atmosphères chimiques. Notre équipe d'ingénieurs propose des consultations gratuites sur la sélection de matériaux pour les applications chimiques agressives.
Oui, les commandes d'échantillons sont les bienvenues. Nous proposons des kits d'évaluation contenant 5 paires d'accouplements avec des configurations de broches standard. Des exemples de prix sont disponibles auprès de notre équipe commerciale, avec des délais de livraison de 5 à 7 jours ouvrables pour les configurations standard. Pour les échantillons personnalisés, les délais de livraison sont de 12 à 17 jours ouvrables.
