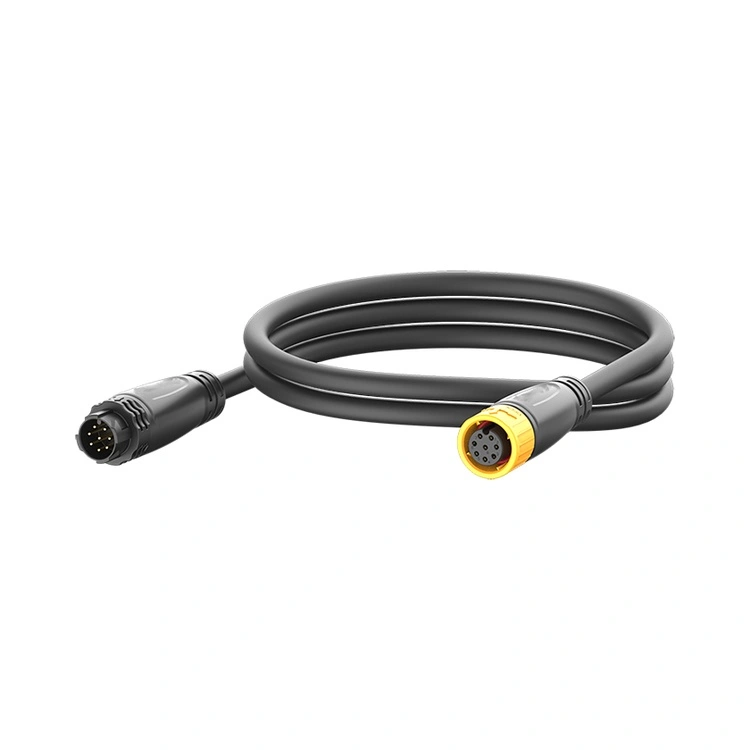

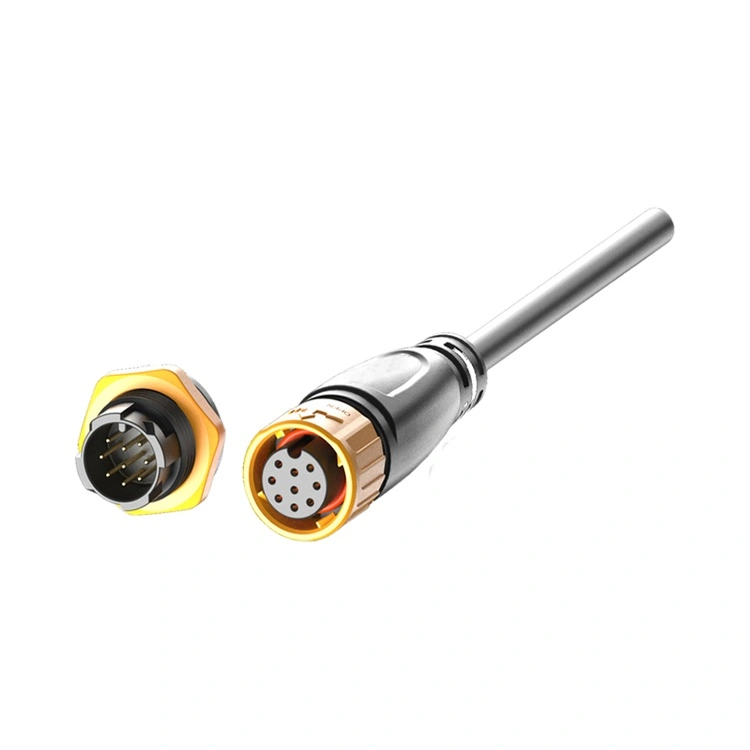

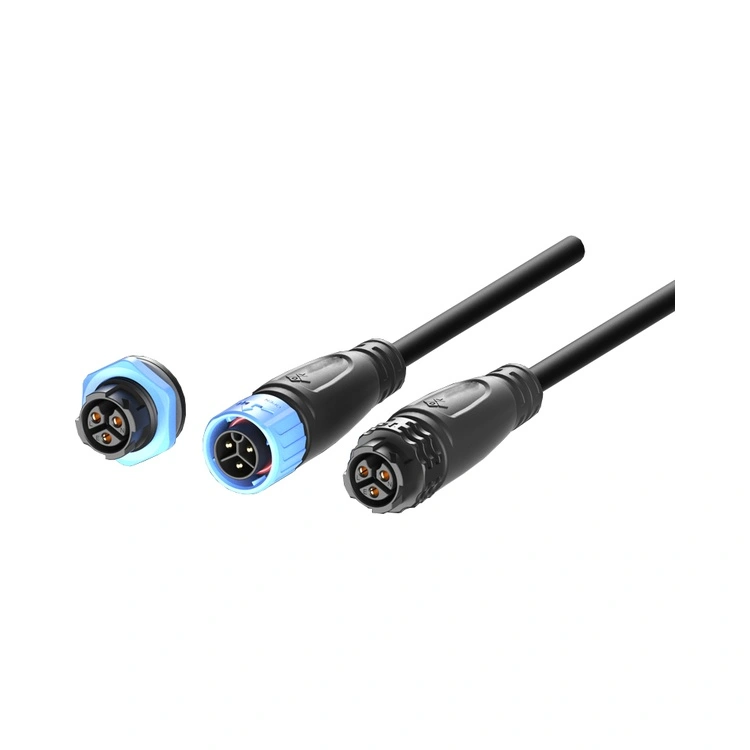

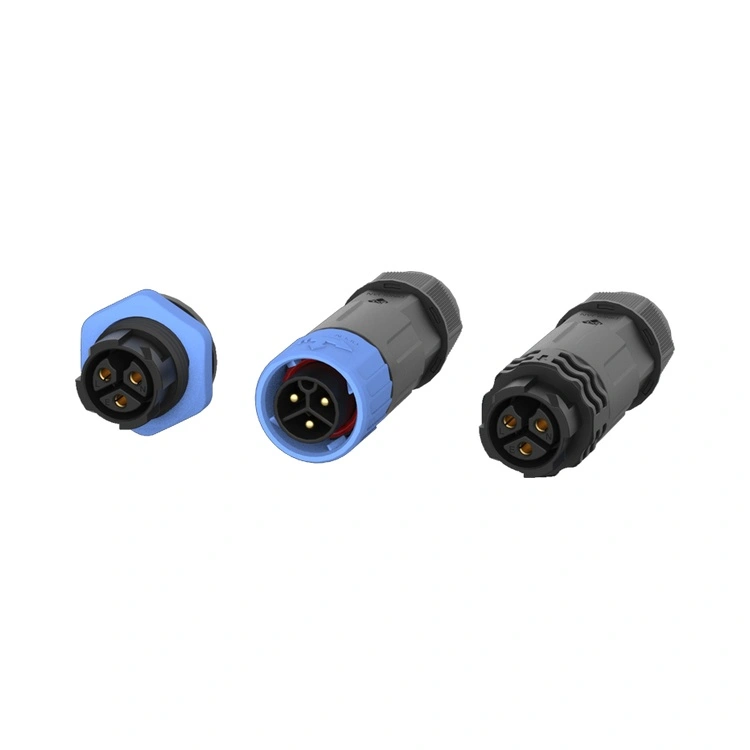

Toutes les données ont été vérifiées par des tests électriques en usine à 100 %, et non par un NQA basé sur des échantillons. Chaque unité est testée avant expédition.

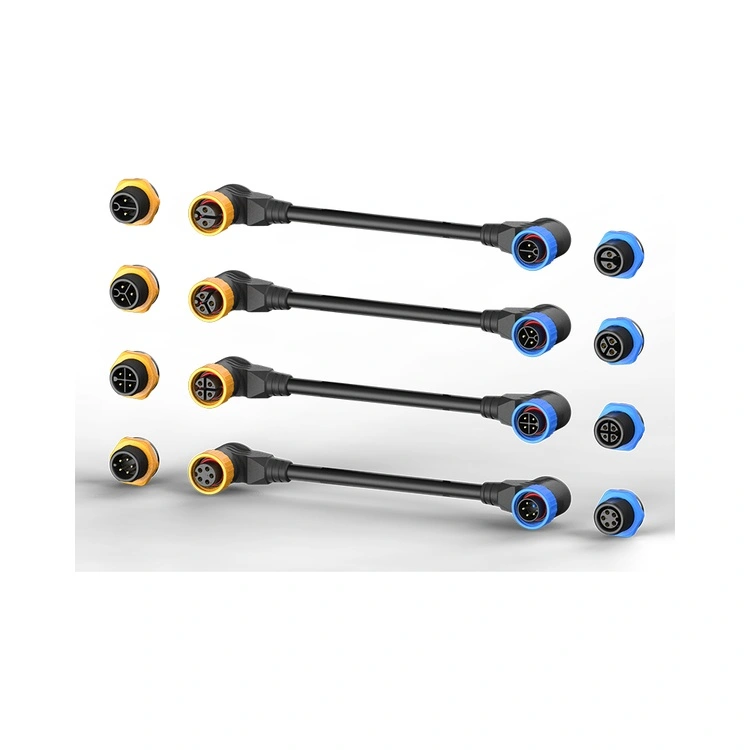

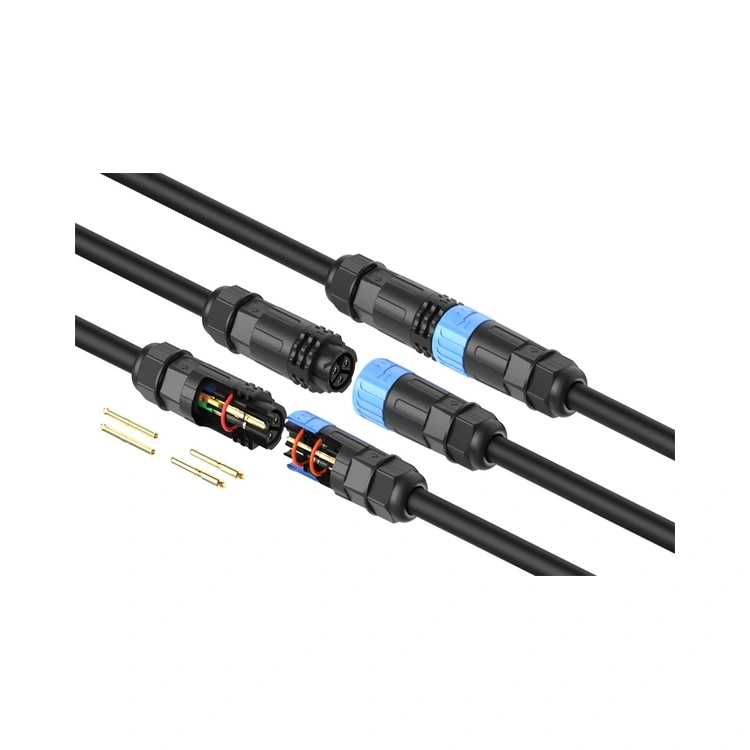

| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches | 6 broches | 7 broches | 8 broches | 9 broches |
| Tension nominale | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 50V |
| Note actuelle | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Section de fil (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25 à 0,75 | 0,25-0,5 | 0,25-0,5 | 0,25–2,5 |
| Paramètre | Valeur / Détail |
| Température de fonctionnement | -40°C ~ +105°C |
| Indice de protection | IP67 / IP68 (accouplement) – testé par immersion par lots à 1 m de profondeur pendant 30 minutes |
| Matériau du boîtier | PA66 |
| Matériel de contact | Laiton plaqué or |
| Résistance des contacts | ≤3mΩ |
| Cycles d'accouplement | ≥500 |
| Indice d'inflammabilité | UL 94 V-0 |
| Conformité environnementale | 100 % RoHS, PORTÉE |
| Fonctionnalité | Avantage | Preuve de validation |
| Boîtier PA66 | Pas de rouille, pas d'oxydation, prouvé dans les environnements de brouillard salin (ASTM B117) et de lavage chimique. | Excellente résistance à la corrosion |
| Jusqu'à 60 % de réduction de poids | Réduit la charge structurelle sur les panneaux, les câbles et les bras robotiques : simplifie l'installation et réduit les coûts d'expédition. | Données de comparaison de masse disponibles avec des connecteurs à coque en laiton comparables. |
| IP67 étanche | Résiste à une immersion continue à 1 m de profondeur pendant 30 minutes | Tests d'immersion par lots. |
| Configurations 2 ~ 9 broches | 2,3,4,5,6,7,8,9 broches en option | Options de chargement de contacts standard et personnalisées. |
| Contacts en laiton plaqué or | Faible résistance de contact (≤3 mΩ) et protection contre la corrosion : maintient les performances dans l'air humide et salin. | Épaisseur du placage vérifiée par XRF sur chaque lot de production. |
| Verrouillage fileté | Accouplement résistant aux vibrations : empêche le desserrage dû aux mouvements des machines, aux cycles thermiques et aux opérations de grue. | Testé en cycle sur ≥ 500 accouplements typiques avec rétention de couple constante. |
Certifications – Originaux numérisés disponibles pour votre dossier de conformité
| Attestation | Portée/applicabilité |
| ISO 9001:2015 | Gestion de la qualité – conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale – réduction des déchets vérifiée par des tiers et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux – applicable si votre système LED s'intègre dans des cabines d'éclairage diagnostique ou chirurgical. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés électriques nord-américains. |
| RoHS et PORTÉE | Déclaration complète SVHC (Substances extrêmement préoccupantes) fournie par lot. |

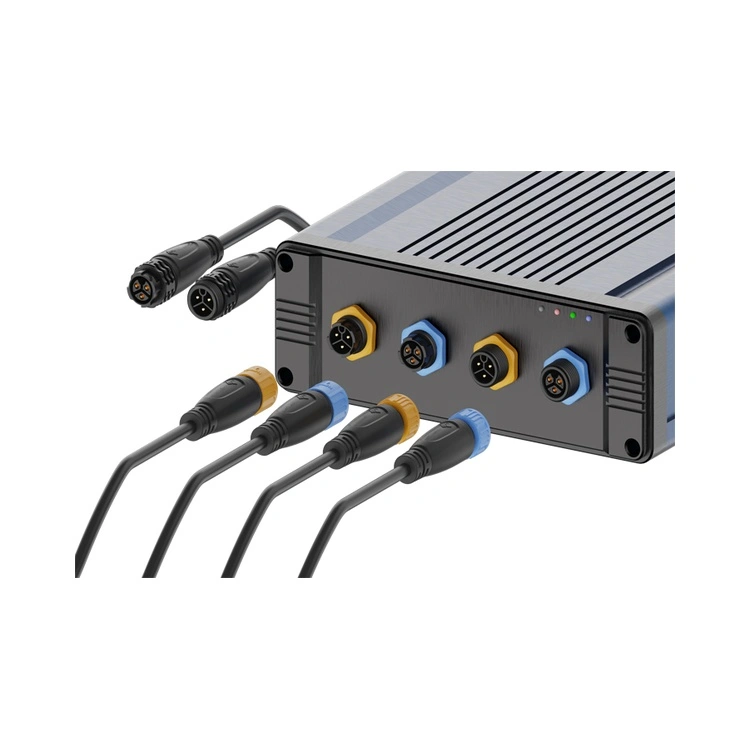

Le M16 gère jusqu'à 15A (≈480W à 24V). Pour un luminaire de plus de 500 W, ou si vous prévoyez de connecter en série deux luminaires via un seul connecteur, le connecteur d'éclairage LED de la série M20 fournit une puissance nominale continue de 20 A avec une plus grande surface de contact, réduisant considérablement le chauffage I²R. De plus, la coque plus grande du M20 permet une isolation de câble plus épaisse, ce qui est essentiel pour les longs câbles afin d'atténuer les chutes de tension. Si votre application nécessite >20 A par contact, veuillez consulter notre série M25.
Pour obtenir et maintenir l’étanchéité IP67/IP68, La Réunion recommande :
Couple d'accouplement : serrez à la main l'écrou d'accouplement jusqu'à ce que le joint torique entre en contact avec la surface du panneau, puis appliquez un couple supplémentaire de 1,0 à 1,2 Nm à l'aide d'une clé dynamométrique. Ne dépassez pas 1,5 Nm : un serrage excessif peut stresser l'isolant thermoplastique et provoquer des microfissures.
Inspection du joint torique : remplacez le joint torique si une déformation, une fissuration ou un durcissement est visible lors de la maintenance préventive.
Calendrier de remplacement : Pour les installations d'éclairage extérieur, remplacez les joints toriques tous les 24 à 36 mois.
La Réunion fournit des cartes détaillées de réglage du couple avec toutes les expéditions de production. Pour les projets d'infrastructures critiques, nous proposons des faisceaux de câbles pré-assemblés avec des connecteurs serrés en usine, ce qui vous permet d'économiser du temps d'installation et d'éliminer les erreurs liées au couple.
