Résumé de l'article :Le choix du bon connecteur industriel peut affecter directement la stabilité de la communication, la disponibilité des équipements et les coûts de maintenance. LeConnecteur étanche série M12depuisRéunionest conçu pour les environnements d'automatisation exigeants où la protection contre la poussière, l'humidité, les vibrations et les interférences électromagnétiques est essentielle. Avec plusieurs options de codage, des configurations de 2 à 17 broches, une protection IP67, des conceptions blindées et non blindées et la prise en charge des applications de capteurs, de bus de terrain, Ethernet et d'alimentation, la série M12 offre une solution d'interconnexion flexible pour les systèmes industriels modernes.

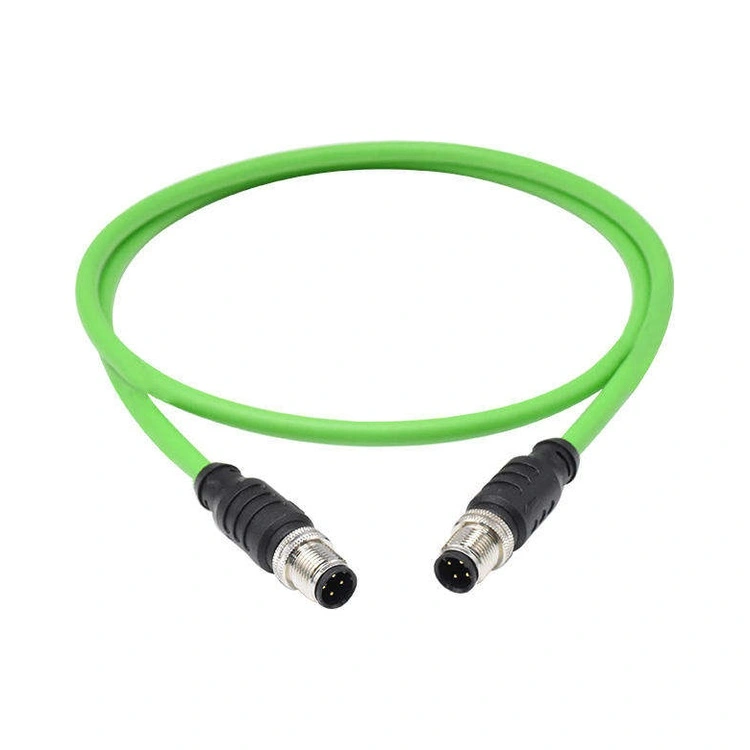

Un connecteur étanche série M12 est un connecteur industriel circulaire compact développé pour des connexions électriques et de données fiables dans des environnements exigeants. Son mécanisme de couplage fileté assure une connexion sécurisée, tandis que sa structure d'étanchéité aide à protéger la connexion accouplée contre la poussière et l'immersion temporaire dans l'eau.
Contrairement aux connecteurs ordinaires destinés aux appareils électroniques intérieurs protégés, les connecteurs M12 sont généralement installés directement sur les machines, les capteurs, les actionneurs, les armoires de commande, les lignes de production et les équipements extérieurs. La durabilité mécanique et la protection de l'environnement sont donc des considérations importantes lors de la sélection des connecteurs.
La série M12 de Reunion est conçue conformément aux exigences pertinentes de la norme DIN EN 61076-2-101/109/111 et est disponible dans plusieurs configurations de codage. Selon le modèle, le connecteur peut prendre en charge les signaux de capteur, les signaux analogiques, la communication par bus de terrain industriel, Ethernet et les applications d'alimentation.
La famille de produits comprendConfigurations de 2 à 17 broches, contacts en laiton plaqué or, protection IP67 une fois accouplés et versions blindées et non blindées. Ces caractéristiques rendent la plate-forme M12 adaptée à l'automatisation industrielle et à d'autres applications industrielles où une connectivité fiable est requise.
Les équipements industriels sont fréquemment exposés à des conditions susceptibles de compromettre les connexions électriques conventionnelles. Le liquide de refroidissement, l’eau de nettoyage, l’humidité, la poussière, les vibrations et les changements de température peuvent tous affecter les performances du connecteur.
Un connecteur étanche correctement conçu contribue à réduire ces risques en créant une interface étanche autour de la connexion électrique. Pour les acheteurs industriels, la valeur ne réside pas simplement dans la résistance à l’eau ; c'est la combinaison de la protection de l'environnement, de la stabilité mécanique, de la fiabilité électrique et de la facilité de maintenance.
Une solution professionnelle M12 ne doit pas être évaluée uniquement en fonction de la taille du connecteur. Les performances électriques, le codage, l’étanchéité, la construction mécanique, le blindage et la cohérence de la fabrication influencent tous la fiabilité à long terme.
La série M12 offre un indice de protection IP67 lorsqu'elle est correctement couplée. Cela signifie que la connexion est conçue pour être étanche à la poussière et protégée contre une immersion temporaire, ce qui la rend adaptée à de nombreux environnements de lavage, extérieurs et à forte humidité.
Différentes structures de codage aident à éviter un accouplement incorrect entre les connecteurs destinés à différentes fonctions. La Réunion propose des options de codage A, B, C, D, X, S, L, K, T, Y et M dans sa gamme de produits M12.
Les contacts en laiton avec placage or sélectif offrent une résistance à la corrosion et une faible résistance de contact. Reunion spécifie une résistance de contact allant jusqu'à 3 mΩ, prenant en charge une transmission stable pour les signaux de bas niveau et la communication numérique.
Toutes les applications ne nécessitent pas de blindage. Les versions non blindées peuvent convenir aux signaux discrets standard, tandis que les configurations blindées à 360° sont utiles pour les applications sensibles aux interférences électromagnétiques telles que l'Ethernet industriel, la communication par bus de terrain et les signaux analogiques.
Le mécanisme de couplage fileté aide à maintenir une connexion sécurisée sous vibration mécanique. Ceci est particulièrement utile pour les robots, les machines de production, les équipements de transport et les systèmes de fabrication automatisés.
Les spécifications suivantes résument les principales configurations disponibles dans la série Reunion M12 :
| Paramètre | Codé A | Codé B | Codé D | Codé X | Codé S/L |
|---|---|---|---|---|---|
| Demande principale | Capteurs et actionneurs | Bus de terrain | Ethernet industriel | Gigabit-Ethernet | Alimentation CA/CC |
| Nombre de broches | 2-17 | 4-5 | 4 | 8 | 2 à 4 |
| Note actuelle | 1,5 à 4A | 4A | 4A | 0,5A | 12-16A |
| Tension nominale | 30-250 V | 250V | 250V | 50V | 250-630 V |
| Indice de protection | IP67 | IP67 | IP67 | IP67 | IP67 |
| Plage de température | -25°C à +85°C | ||||
| Cycles d'accouplement | ≥100 fois | ||||
Tous les matériaux de la série sont spécifiés comme conformes à la directive RoHS. La Réunion précise également que chaque connecteur subit des tests électriques couvrant la continuité, la résistance d'isolement et la tenue diélectrique avant expédition.
Le codage M12 est l'un des facteurs les plus importants lors de la spécification d'un connecteur industriel. Le système de codage permet de distinguer les connecteurs conçus pour différentes fonctions électriques et de communication.
| Codage | Application typique | Configuration typique |
|---|---|---|
| Code A | Capteurs, actionneurs, applications IO-Link et DC | 2 à 17 broches |
| Code B | Systèmes PROFIBUS et bus de terrain | 4 à 5 broches |
| Code C | Alimentation CA industrielle | 3 à 6 broches |
| Code D | Ethernet industriel et PROFINET | 4 broches |
| Code X | Ethernet Gigabit haut débit | 8 broches |
| Code S/L | Applications de puissance et d'asservissement à courant élevé | 2 à 4 broches |
Par exemple, un réseau de capteurs peut utiliser des connecteurs codés A, tandis qu'un réseau de communication PROFINET peut nécessiter des connecteurs codés D. Les systèmes Ethernet industriels nécessitant une communication à plus grande vitesse peuvent utiliser des configurations codées X avec un blindage à 360°.
La taille compacte, l'interface standardisée, la protection de l'environnement et la large gamme de configurations rendent les connecteurs M12 adaptés à de nombreux environnements industriels.
Dans une application d'assemblage automobile industriel décrite par La Réunion, plus de 4 000 connecteurs M12 ont été installés sur 12 stations d'assemblage lors d'une mise à niveau PROFINET. L'application combinait des connecteurs blindés codés D pour la communication avec des connecteurs codés A pour les réseaux de capteurs, démontrant comment différentes configurations M12 peuvent coexister au sein d'un même système d'automatisation.
Le choix d'un connecteur M12 doit commencer par les exigences électriques et mécaniques de l'équipement plutôt que de simplement sélectionner le connecteur le moins cher.
Pour les OEM, les intégrateurs de systèmes et les fabricants d’équipements industriels, la qualité des connecteurs doit être évaluée tout au long du processus de fabrication. Un fournisseur fiable doit fournir des performances électriques constantes, une protection de l'environnement, un contrôle des matériaux et une traçabilité de la production.
La Réunion décrit un processus de fabrication intégré verticalement couvrant l'usinage de précision, le moulage par injection, l'assemblage automatisé et les tests électriques. La société déclare également que ses produits M12 sont fabriqués selon les systèmes de gestion ISO 9001:2015, ISO 14001:2015 et ISO 13485:2016, avec conformité RoHS et vérification IP67 au niveau des lots.
Pour les équipes achats comparant un fournisseur chinois de connecteurs étanches M12, plusieurs facteurs méritent une attention particulière :
Ces facteurs peuvent avoir un impact plus important sur le coût total de possession que le seul prix initial du connecteur. Un connecteur qui assure une communication stable et minimise la maintenance imprévue peut contribuer à une meilleure disponibilité de l'équipement tout au long de sa durée de vie.
IP67 indique que le connecteur correctement accouplé est étanche à la poussière et protégé contre une immersion temporaire dans l'eau. Les performances réelles dépendent également de l'installation correcte, de l'accouplement, des composants d'étanchéité et des conditions d'application.
Les connecteurs M12 codés D sont couramment utilisés pour les applications Ethernet industrielles telles que PROFINET, tandis que les connecteurs codés X sont conçus pour les applications Ethernet à plus haut débit. Le choix exact doit être basé sur l’architecture du réseau et les exigences en matière d’équipement.
Oui. Les connecteurs M12 avec une protection environnementale appropriée peuvent être utilisés dans de nombreuses applications extérieures. Cependant, les ingénieurs doivent également prendre en compte l'exposition aux UV, les cycles de température, le matériau de la gaine du câble, la corrosion, les vibrations et les exigences spécifiques en matière de boîtier de l'équipement.
Inspectez régulièrement les joints toriques et remplacez-les s'ils présentent des fissures, une déformation ou un durcissement. Assurez-vous que l'écrou d'accouplement est correctement serré et évitez de diriger de l'eau à haute pression directement vers l'interface de raccordement du connecteur. Le maintien du rayon de courbure du câble recommandé peut également réduire les contraintes mécaniques.
La personnalisation peut inclure la longueur du câble, le matériau du câble, la configuration du connecteur, la méthode de terminaison, le nombre de broches, le blindage et d'autres exigences d'assemblage. Les acheteurs doivent fournir des spécifications électriques et mécaniques détaillées au fabricant avant de confirmer la production.
LeConnecteur étanche série M12est plus qu'un connecteur industriel compact : c'est un composant important pour maintenir des connexions fiables dans l'automatisation, l'Ethernet industriel, la robotique, les transports, l'énergie et d'autres environnements exigeants. Avec une protection IP67, de multiples options de codage, des configurations de 2 à 17 broches, des contacts plaqués or, un verrouillage fileté et des conceptions blindées ou non blindées, la plate-forme M12 peut répondre à une grande variété d'exigences de connectivité industrielle.
Pour les OEM, les intégrateurs de systèmes et les fabricants d'équipements industriels à la recherche d'un produit fiableFournisseur de connecteurs étanches M12 en Chine, la sélection d'un fabricant doté d'une production contrôlée, de capacités de test, d'un support de personnalisation et d'une expertise technique peut contribuer à réduire les pannes de connexion et à améliorer la fiabilité du système à long terme. Si vous évaluez des spécifications, planifiez un achat groupé ou avez besoin d'une solution M12 personnalisée pour votre équipement,Contactez-nousà la Réunion pour discuter des exigences de votre application et recevoir une assistance technique professionnelle et une solution de connecteur adaptée.
