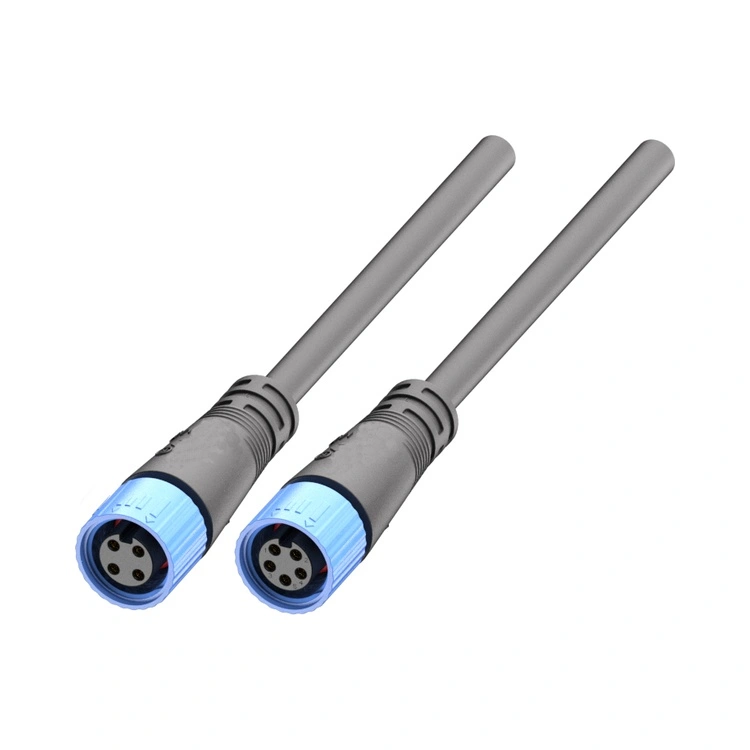

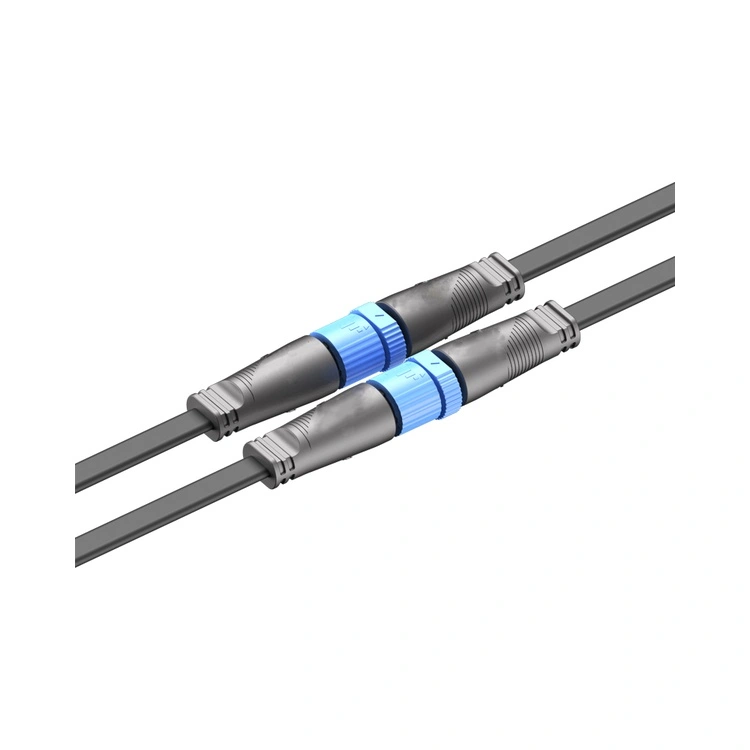

Le connecteur étanche en plastique M15 offre des avantages uniques que les connecteurs métalliques ne peuvent pas offrir, en particulier dans les applications côtières, marines et sensibles au poids.
| Fonctionnalité | Avantage |
| Boîtier PA66 résistant à la corrosion | Pas de rouille, pas d'oxydation : conçu pour les brouillards salins, les environnements côtiers et les installations exposées aux produits chimiques. |
| Jusqu'à 60 % de réduction de poids | Significativement plus léger que ses équivalents en laiton, réduit la charge sur les structures d'éclairage et simplifie la manipulation. |
| Étanchéité environnementale IP67 | Résiste à une immersion continue – fiable pour les installations extérieures, marines et sujettes aux inondations. |
| Partitions internes multicœurs | Barrières séparées entre les conducteurs d'alimentation : améliore la sécurité électrique dans les équipements extérieurs à haute puissance. |
| Contacts en alliage de cuivre plaqué or | Faible résistance de contact (≤3 mΩ) et protection contre la corrosion : maintient les performances dans les environnements humides. |
| Mécanisme de verrouillage fileté | Accouplement résistant aux vibrations : empêche le desserrage dû au vent, à l'action des vagues et aux vibrations de la circulation. |
| -40°C à +105°C Fonctionnement | Une large plage de températures couvre des conditions extérieures et marines extrêmes. |
| Paramètre | 2 broches | 3 broches | 4 broches | 5 broches |
| Tension nominale | 250V | 250V | 125V | 125V |
| Note actuelle | 10A | 10A | 10A | 10A |
| Section de fil | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG | 20 AWG ~ 16 AWG |
Température de fonctionnement :-40°C ~ +105°C
Indice de protection :IP67 / IP68 (accouplement)
Matériau du boîtier :PA66
Matériel de contact :Alliage de cuivre plaqué or
Résistance des contacts :≤3 mΩ (initiale)
Cycles d'accouplement :≥500
Norme de conception :Conforme aux normes d’éclairage LED et d’interface d’équipement extérieur
Cote d'inflammabilité :UL 94 V-0
Poids:Environ 60 % plus léger que les connecteurs en laiton comparables
Tous les matériaux sont conformes à RoHS
La capacité interne de moulage par injection de La Réunion permet aux fabricants d'équipements extérieurs d'adapter le connecteur étanche en plastique M15 à leurs exigences de conception spécifiques, de la couleur et de la texture aux assemblages de câbles et à l'emballage.
Couleur du boîtier– N’importe quelle couleur RAL ou Pantone moulée directement dans le matériau – aucune peinture ou finition secondaire n’est requise. La couleur est intégrale et ne s’écaillera pas et ne s’écaillera pas.
Texture de surface– Finitions lisses, mates ou texturées pour des exigences d’adhérence ou d’esthétique.
Assemblages de câbles– Longueur sur mesure (0,1 m à 20 m), gaine PUR (résistant aux huiles/produits chimiques) ou PVC, simple ou double, avec ou sans serre-câble surmoulé.

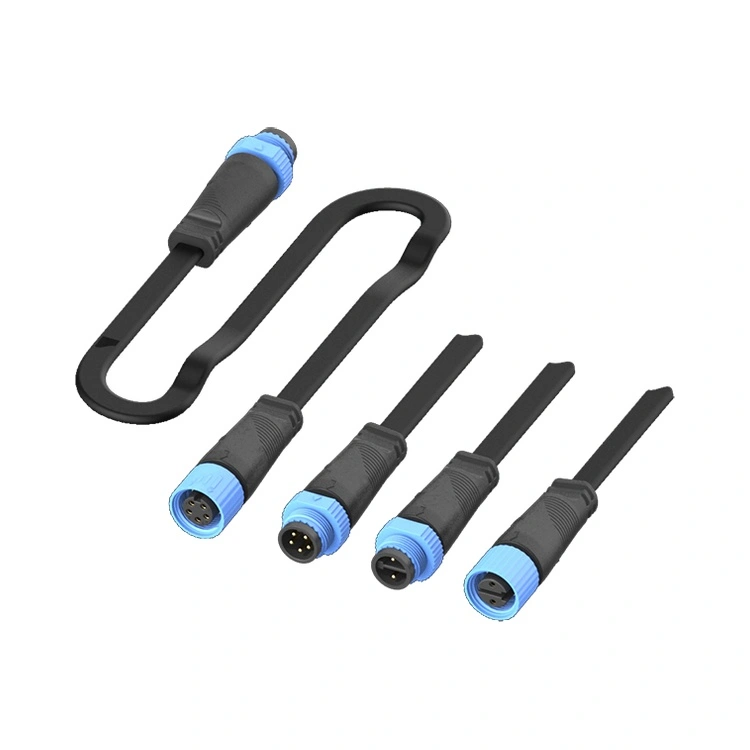

Contacter Chargement– 2, 3, 4 ou 5 broches selon les besoins ; positions inutilisées laissées vides ou équipées de broches factices pour l'équilibrage mécanique.
Marquage des câbles– Impression personnalisée ou étiquettes thermorétractables pour l’identification des circuits.
Orientation du connecteur– Versions droites ou à angle droit pour les applications de montage sur panneau ou sur câble.
Conditionnement– Sacs, bobines ou cartons antistatiques étiquetés sur mesure pour les lignes d’assemblage automatisées.
La Réunion exploite une installation dédiée au moulage par injection au sein de son usine de Shenzhen de 4 000 m² :
Séchage des matériaux– Le PA66 est séché avec précision pour éliminer l’humidité et éviter les défauts de moulage.
Moulage par injection– Moulage de précision sur presses automatisées avec contrôle de tolérance de ±0,02 mm ; pigment de couleur ajouté directement à la résine.
Estampage et placage de contact– Estampage à grande vitesse d’un alliage de cuivre avec placage à l’or sélectif dans des lignes automatisées de placage au tonneau.
Opérations secondaires– Insertion de contacts plaqués or et de joints toriques dans le boîtier moulé.
Traitement des câbles– Découpe, dénudage et étamage automatisés ; extrusion de câbles PUR/PVC en interne pour des assemblages de câbles personnalisés.
Assemblée– Lignes semi-automatiques avec placement des contacts inspecté par vision et fixation à couple contrôlé.
Tests électriques– Vérification à 100 % de la continuité, de la résistance d'isolement (≥5000MΩ) et de la tenue diélectrique.
Échantillonnage environnemental– Échantillonnage par lots pour immersion IP67 (1 m, 30 min) et cyclage thermique.
Conditionnement– Scellage sous vide antistatique avec déshydratant ; Emballage en carton de qualité exportation avec étiquetage personnalisé selon les besoins.
| Attestation | Portée |
| ISO 9001:2015 | Gestion de la qualité : conception, production et service après-vente. |
| ISO 14001:2015 | Gestion environnementale : réduction vérifiée des déchets et pratiques durables. |
| ISO 13485:2016 | Gestion de la qualité des dispositifs médicaux : applicable au M15 utilisé dans les équipements de diagnostic ou de surveillance. |
| Reconnu UL | Certification de sécurité au niveau des composants pour les marchés nord-américains. |
| RoHS | Restriction des substances dangereuses – conformité à la directive européenne. |
La ligne de production de connecteurs en plastique M15 de La Réunion fonctionne sous des contrôles de processus stricts. L'étanchéité IP67 est vérifiée sur chaque lot de production par des tests d'immersion réels (1 m, 30 minutes) dans de l'eau. Les enregistrements de tests, les certificats de matériaux et les rapports d'inspection sont conservés pour chaque lot, prenant en charge vos audits de qualité et les exigences en matière de documentation client.
Le boîtier PA66 du M15 estintrinsèquement résistant à la corrosion—il ne rouille pas et ne s'oxyde pas. Lors de tests indépendants au brouillard salin selon ASTM B117 (96 heures), nous n'avons observé aucune dégradation de la surface, aucune réduction de l'intégrité de l'étanchéité (post-test vérifié IP67) et les surfaces de contact sont restées conformes aux spécifications en raison du placage à l'or. En revanche, les connecteurs en laiton plaqués nickel présentent souvent une corrosion visible (piqûres, rouille blanche) dans les 48 à 72 heures suivant une exposition au brouillard salin, ce qui peut compromettre l'étanchéité du joint torique et l'intégrité du filetage. Pour les environnements marins (plateformes offshore, éclairage côtier, navires), le plastique M15 surpasse largement les connecteurs métalliques plaqués.
Oui. Bien que le boîtier soit en plastique, leinterface de verrouillage filetée intègre des inserts métalliques pour garantir une rétention constante du couple sur des centaines de cycles d'accouplement. Les tests de Reunion montrent que la force de rétention reste >90 % de la spécification initiale après 500 cycles d'accouplement, l'usure du filetage est minime en raison de l'engagement du filetage métal sur métal et le joint torique reste efficace sur toute la plage de température. Pour les applications à cycle élevé (par exemple, entretien annuel nécessitant la déconnexion du connecteur), nous recommandons de lubrifier le joint torique avec de la graisse silicone à chaque accouplement pour prolonger la durée de vie du joint.
