Connecteur étanche série M15

Le Connecteur étanche série M15 n'est pas simplement une interface circulaire filetée ; c'est la barrière de sécurité réunionnaise dédiée aux systèmes LED haute puissance où les contraintes d'espace rencontrent l'exposition aux intempéries extrêmes. Alors que les options M12 standard gèrent les signaux à faible courant, cette plate-forme de 15 mm peut accueillir des conducteurs de 16 à 20 AWG transportant jusqu'à 10 A par broche, ce qui est essentiel pour piloter des moteurs LED modernes de 500 W et plus dans les projets d'architecture et d'infrastructure.

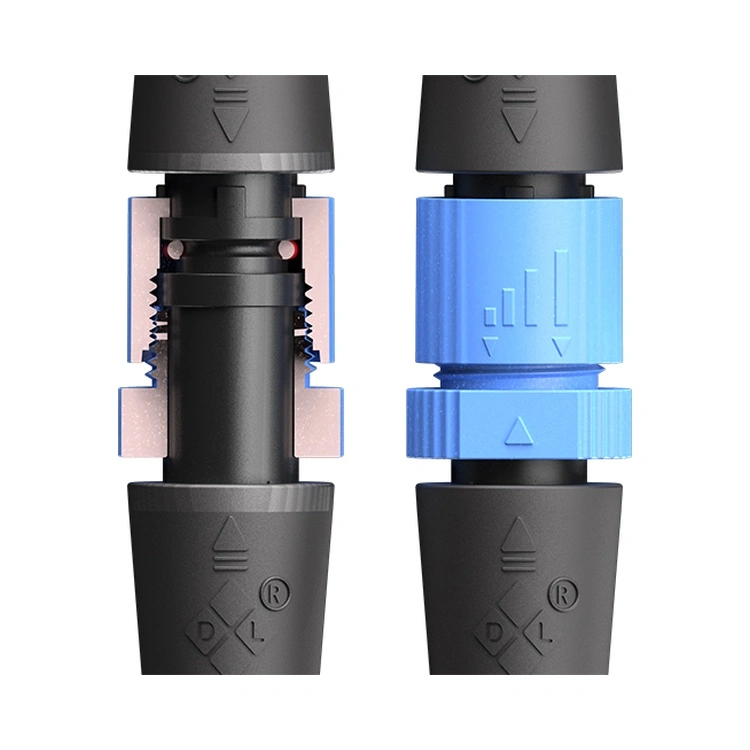

Un différenciateur unique en matière d'ingénierie : Le boîtier Type-design intègrepartitions internes multicœurs- des barrières physiques qui séparent les voies d'alimentation et de signalisation au sein d'une même coque. Dans les installations réelles (par exemple, éclairage de tunnel fonctionnant 24h/24 et 7j/7), cette cloison empêche les courts-circuits catastrophiques si l'isolation des fils individuels s'use en raison des vibrations, un mode de défaillance souvent négligé par les connecteurs circulaires génériques.

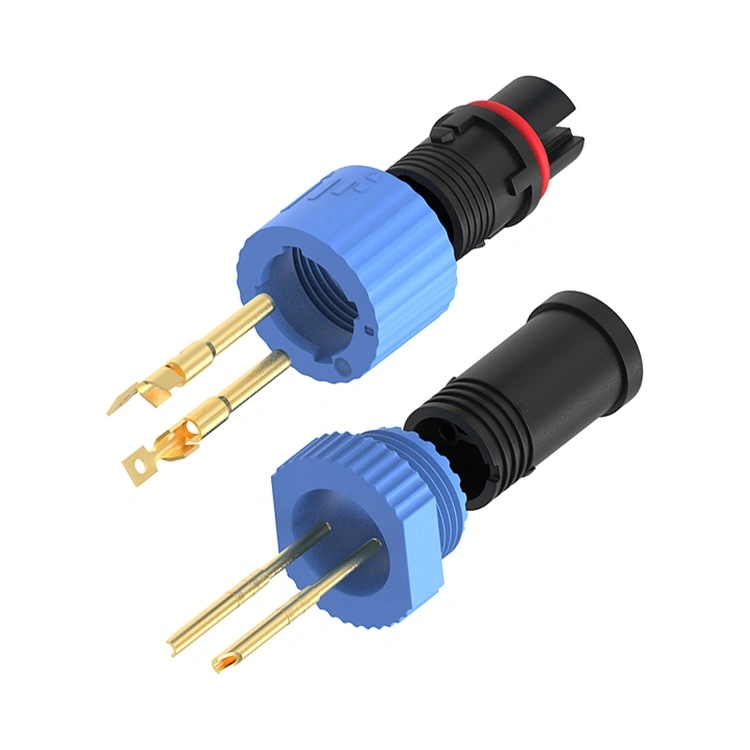

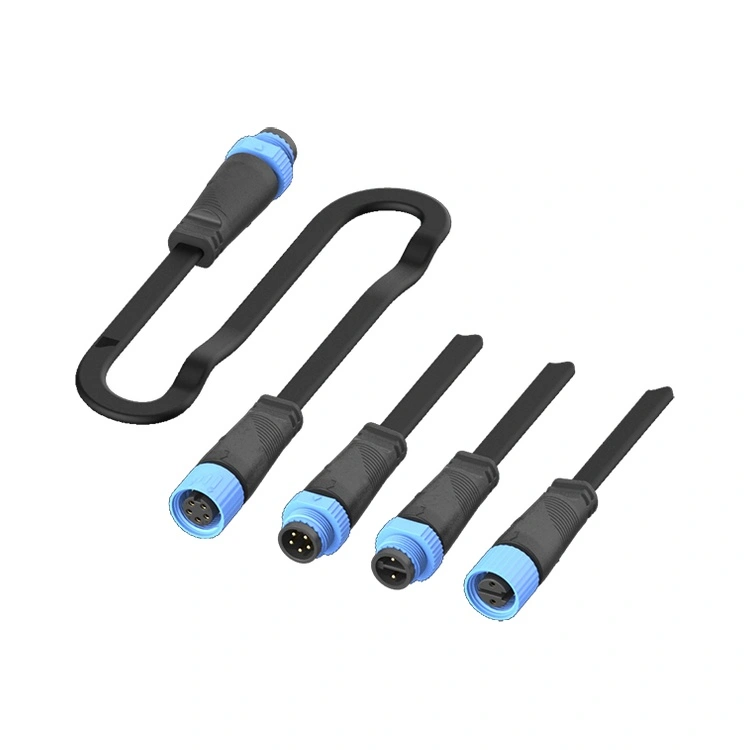

La Réunion fabrique cette série via un processus intégré verticalement : moulage par injection de précision PA66, placage à l'or automatisé sur les contacts en alliage de cuivre et tests électriques à 100 % par lot. Disponible en configurations à 2, 3, 4 et 5 broches, le Connecteur étanche série M15 prend en charge les pilotes de LED à courant constant et à tension constante, avec un écrou de verrouillage fileté qui maintient l'intégrité du couple sous la résonance induite par le vent et les cycles thermiques quotidiens.

Points de vente clés

Spécifications techniques

Spécifications générales :

Température de fonctionnement :-40°C ~ +105°C

Protectisur:IP67 / IP68 (vérifié à l'état accouplé avec le joint torique fourni)

Logement:PA66

Contact:Alliage de cuivre plaqué or

Résistance des contacts :≤3mΩ

Durabilité de l'accouplement :≥500 fois

Inflammabilité :UL 94 V-0

Conformité:RoHS, PORTÉE

Avantages compétitifs

Certifications et assurance qualité

L'usine de fabrication de La Réunion (certifiée ISO 9001, 14001 et 13485) fonctionne sous un contrôle statistique strict des processus. Chaque lot de production du Connecteur étanche série M15 comprend :

Matière première

Enregistrements de moulage par injection en cours de processus (pression, température, temps de cycle)

Tests 100 % électriques (Hi-pot, résistance d'isolement et résistance de contact)

Rapports de tests d'immersion IP67 (échantillon aléatoire de chaque lot – photos et vidéos conservées)

Foire aux questions (FAQ)

1. Pourquoi devrais-je choisir ce M15 plutôt qu'un M12 ou M8 standard pour mon projet de lampadaire LED ?

Le Connecteur étanche série M15 n'est pas un connecteur d'automatisation générique réutilisé pour l'éclairage. Il comble trois véritables lacunes :

Capacité actuelle : M12/M8 gère généralement 4A max ; Le M15 tient ses promesses10A par broche—indispensable pour les modules LED 100W+.

Cloisons de sécurité : Les barrières internes sontobligatoire pour les systèmes SELV (Safety Extra Low Voltage) où coexistent des fils d'alimentation et de commande. Sans eux, un brin de fil parasite pourrait court-circuiter 250 V sur une ligne de signal, détruisant ainsi les pilotes.

Durabilité: Le boîtier PA66 du M15 avec stabilisateurs UV empêche les fissures induites par le soleil, un mode de défaillance connu pour les mélanges de nylon M12 standard dans les supports de poteaux extérieurs.

2. Pourquoi le plastique PA66 au lieu du laiton usiné ou de l'acier inoxydable ?

Trois raisons d'ingénierie :

Correspondance de dilatation thermique : Le PA66 se dilate/se contracte avec la gaine du câble et le boîtier de la LED, réduisant ainsi la contrainte de cisaillement du joint lors des oscillations de -40°C à +105°C.

Évitement de la corrosion galvanique : Dans les environnements côtiers ou de sel de déglaçage, les connecteurs métalliques souffrent de corrosion caverneuse même avec le placage. Le PA66 élimine complètement cela.

Réduction de poidssur: 40 % plus léger que les coques métalliques équivalentes – essentiel pour les bras de luminaire en porte-à-faux soumis à une charge de vent.

Pour les projets qui nécessitent explicitement un blindage métallique (par exemple, l'éclairage médical sensible aux EMI), Reunion propose des séries alternatives, mais pour 95 % des applications LED extérieures, le PA66 surpasse le métal en termes de coût total de possession.

3. Quel couple et quel calendrier de maintenance garantissent l'IP67 sur 5 ans ?

Couple d'accouplement :Serrez à la main jusqu'à ce que le joint torique soit en place, puis appliquez0,4 à 0,6 Nm avec une clé dynamométrique. Ne jamais dépasser 0,8 Nm (une surcompression déforme le joint torique).

Inspection du joint torique :Remplacez le joint torique NBR préinstallé tous les24 mois pour installations avec cyclage thermique quotidien >30°C delta.

Entrée de câble :Maintenir un5× diamètre du câble rayon de courbure au niveau du serre-câble pour éviter les micro-espaces autour de l'isolation du fil.

Orientatisur: Acheminez toujours le câble vers le bas pour éviter l’accumulation d’eau au niveau de l’interface du boîtier arrière.

Reunion fournit des faisceaux de câbles assemblés en usine avec des connecteurs pré-serrés, éliminant ainsi la variabilité de l'installation sur le terrain pour les projets d'infrastructures critiques.
